ОТЧЕТ ПО ЛАБОРАТОРНОЙ РАБОТЕ
Прямые и косвенные однократные измерения
Выполнили:.
Санкт-Петербург г.
|
Схема установки и цель работы
Цель работы: Приобретение навыков планирования и выполнения прямых и косвенных однократных измерений. Получение опыта по выбору средств измерений, обеспечивающих решение поставленной измерительной задачи. Изучение способов обработки и правильного представления результатов прямых и косвенных однократных измерений.

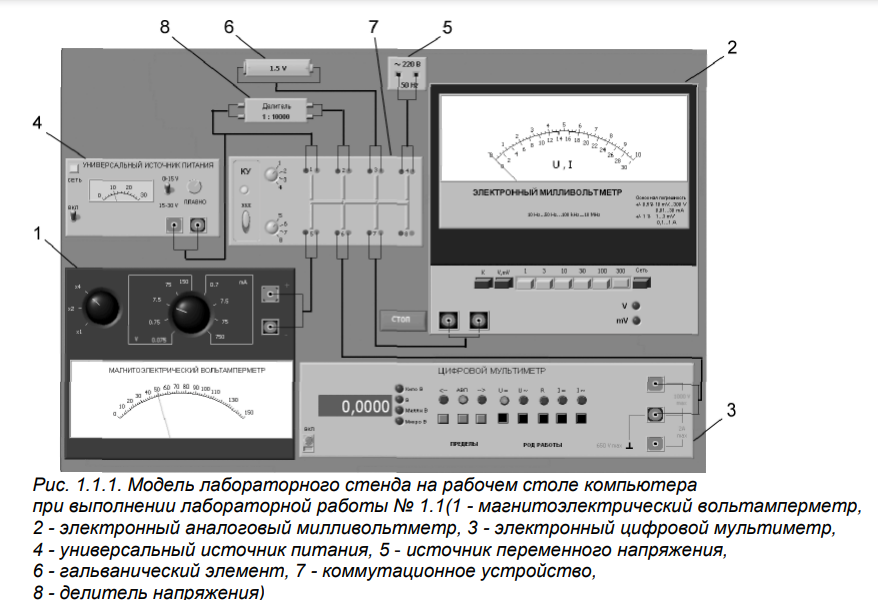

Схема установки
Измерения и расчеты
Таблица 1.1.1. |
||||
Прямые измерения напряжения на выходе УИП. |
||||
Вольтметр: магнитно электнрический, класс точности- 0,5 |
||||
Показания вольтметра, В |
Диапазон измерений, В |
Абсолютная погрешность, В |
Относительная погрешность, % |
Результат измерений, В |
20 |
0-30 |
0,15 |
0,7 |
20,00±0,15 |
Расчеты:
U=(20,00±0,15) В
Таблица 1.1.2. |
||||
Прямые измерения ЭДС гальванического элемента |
||||
Вольтметр: цифровой, класс точности- 0,1/0,02 |
||||
Показания вольтметра, В |
Диапазон измерений, В |
Абсолютная погрешность, В |
Относительная погрешность, % |
Результат измерений, В |
1,5 |
0-1,999 |
0,0017 |
0,11 |
1,5000±0,0017 |
Расчеты:
*
U=(1,5000±0,0017) В
Таблица 1.1.3. |
||||
Прямые измерения напряжения на выходе источника переменного напряжения |
||||
Вольтметр: электронный, класс точности- ±0,5 |
||||
Показания вольтметра В |
Диапазон измерений, В |
Абсолютная погрешность, В |
Относительная погрешность, % |
Результат измерений, В |
222 |
0-300 |
1,5 |
0,7 |
222,0±1,5 |
Расчеты:
=300*0,005=1,5В
U=(222,0±1,5) В
Таблица 1.1.4. |
|||
Косвенные измерения коэффициента деления делителя |
|||
Вольтметр: цифровой, класс точности- 0,1/0,02. Делитель напряжения: 1/10000, класс точности- 0,05 |
|||
Показания вольтметра на входе делителя |
Показания вольтметра на выходе делителя |
Установленный диапазон измерений на входе делителя |
Установленный диапазон измерений на выходе делителя |
20 В |
2 мВ |
0-199,9 В |
0-199,9 мВ |
Относительная погрешность измерения напряжения на входе делителя, % |
Относительная погрешность измерении напряжения на выходе делителя, % |
Относительная погрешность измерения коэффициента деления, % |
Результат измерения коэффициента деления делителя |
0,28 |
2,08 |
2,4 |
0,01000±0,00024 |
Расчеты:
K=
0,01%
Ku=(0,01000±0,00024) %
Вывод: В лабораторной работе были произведены прямые и косвенные однократные измерения. Также были получены навыки по реализации этих измерений и выбору СИ для фиксации этих измерений. На практике убедились в том, что прямы измерения получаются из опытных данных, а косвенные имеют функциональную зависимость от уже измеренных величин.
