.docxМИНИСТЕРСТВО ЦИФРОВОГО РАЗВИТИЯ, СВЯЗИ И МАССОВЫХ КОММУНИКАЦИЙ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ОБРАЗОВАНИЯ
«САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ТЕЛЕКОММУНИКАЦИЙ ИМ. ПРОФ. М.А. БОНЧ-БРУЕВИЧА»
(СПбГУТ)
Факультет Институт магистратуры
Кафедра Защищенных систем связи
Дисциплина Построение защищенной архитектуры информационной безопасности облачных вычислений
ОТЧЕТ ПО ЛАБОРАТОРНОЙ РАБОТЕ № 5
Accessing iSCSI Storage
(тема отчета)
Направление/специальность подготовки
(код и наименование направления/специальности)
Студент:
(Ф.И.О., № группы) (подпись)
(Ф.И.О., № группы) (подпись)
Проверил:
(Ф.И.О., должн.) (подпись)
Санкт-Петербург
Оглавление
Цель лабораторной работы 3
Задачи 3
Схема лабораторного стенда 3
Порядок выполнения работы 3
Вывод 9
Цель лабораторной работы
Настроить доступ к хранилищу данных iSCSI.
Задачи
Для достижения данных целей были поставлены следующие задачи:
Ознакомиться с хранилищем данных iSCSI.
Подключение нового WMKernel для работы iSCSI.
Подключение двух хостов к одному хранилищу.
Порядок выполнения работы
В ходе данной лабораторной работы было необходимо:
Подключить новый VMKernel для работы iSCSI. Нажать «Add Networking», на стандартном коммутаторе ESXi «192.168.1.11». Использовать следующие настройки, смотреть рисунок 1-3.
Рисунок 1 - Создание WMKernel

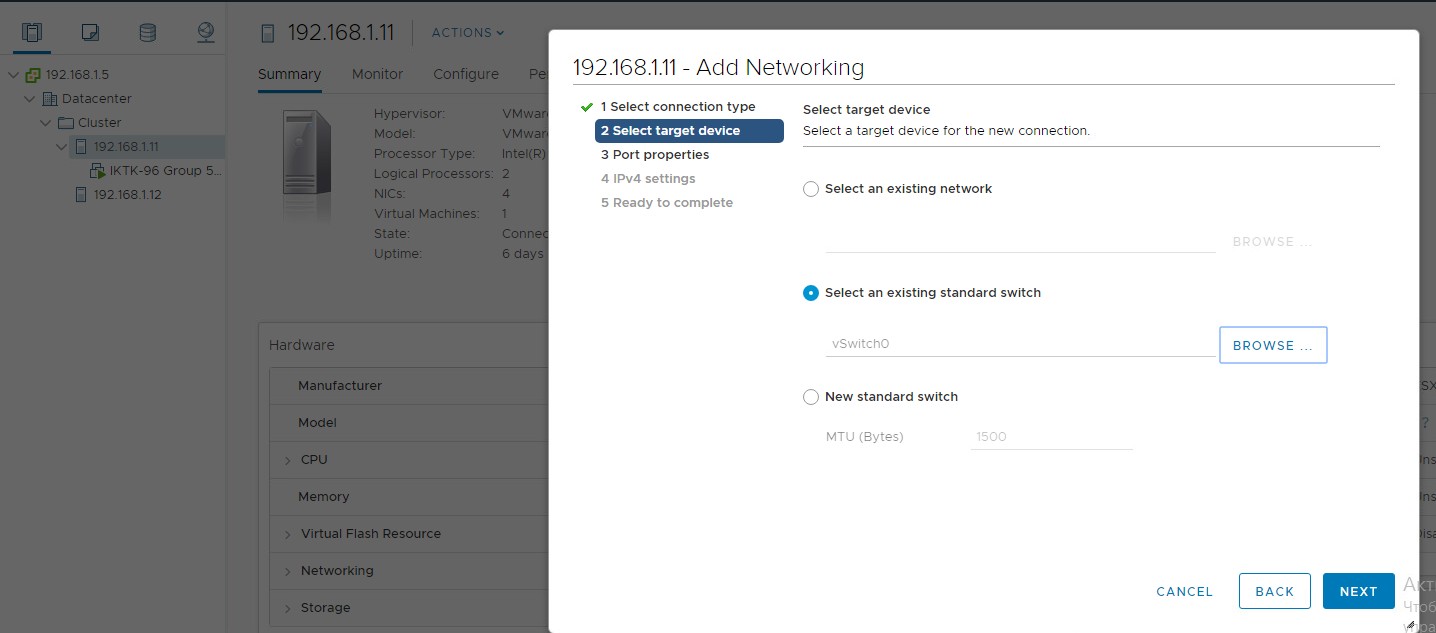

Рисунок 2 - Выбор коммутатора
Рисунок 3 - Настройка WMKernel

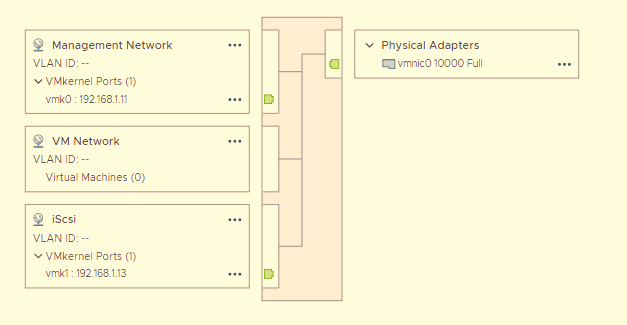

Проверяем новый WMKernel, смотреть рисунок 4.
Рисунок 4 - Проверка созданного WMKernel
Переходим во вкладку Configure > Storage > Storage adapters. Добавляем новый программный адаптер iSCSI.

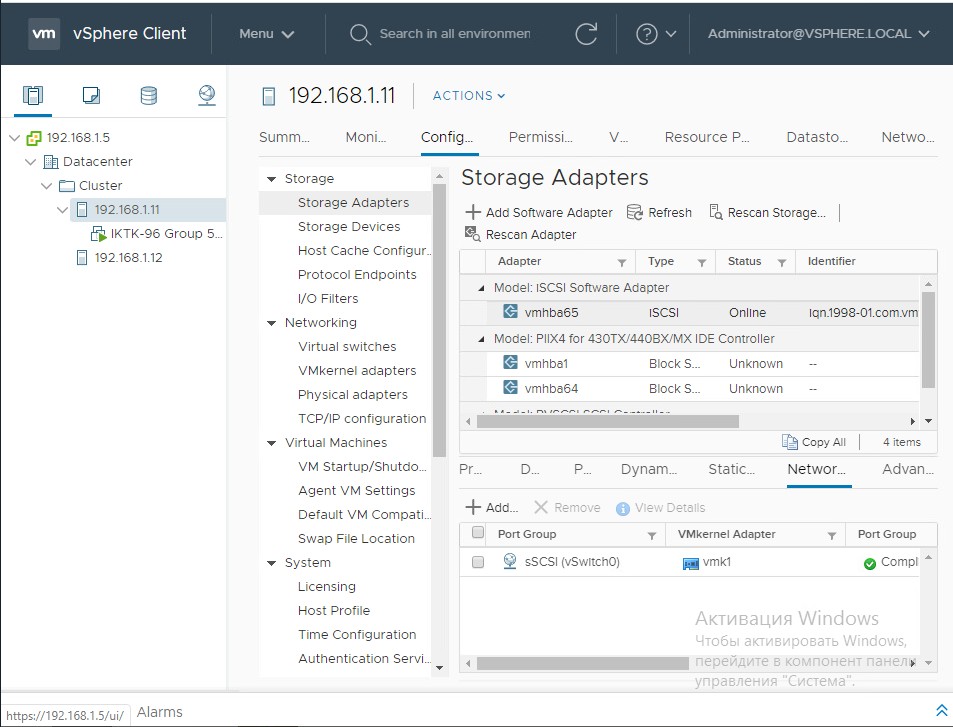

После выделяем добавленный адаптер. Переходим во вкладку «Network
Port
Binding» и подключаем созданный в п.1
VMKernal
Adapter,
смотреть
рисунок
6.
Рисунок 6 - Добавление адаптера iSCSI

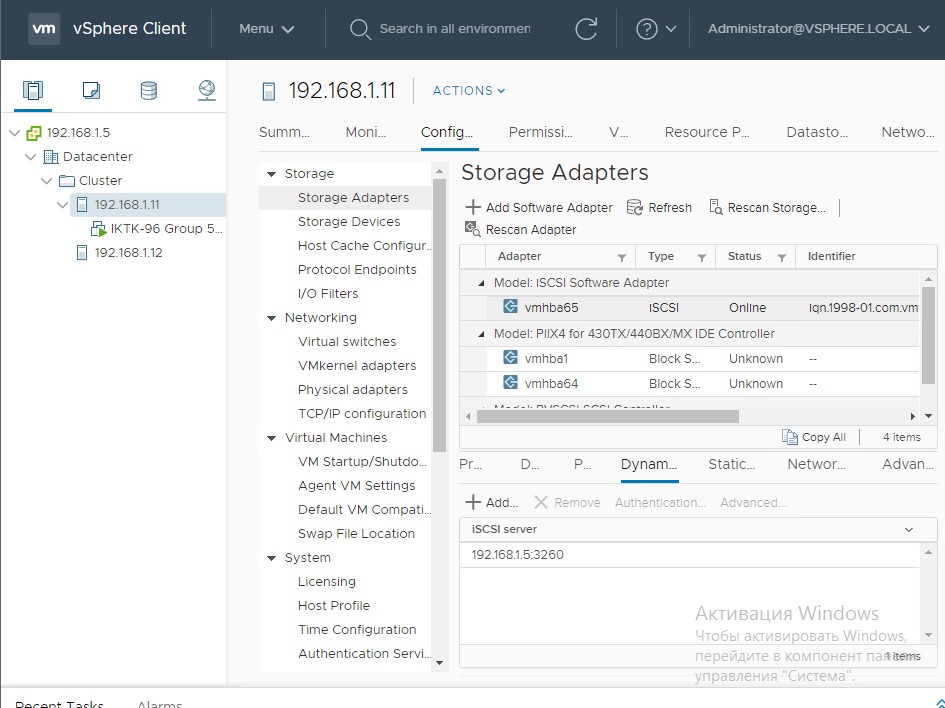

Во вкладке «Dynamic Discovery» добавьте IP-адрес iSCSI сервера для динамического поиска подключений. Нажмите «Rescan Storage», смотреть рисунок 7.
Рисунок 7 - Настройка IP-адреса сервера
После окончания процедуры сканирования хранилищ, проверяем во вкладке «Devices» наличие нового устройства.
По аналогии повторяем пп. 1-6 для ESXi «192.168.1.12». IP-адрес для VMKernel – «192.168.1.14».
Так как новый Datastore не отформатирован, то необходимо вручную его создать, затем подключить. Для этого переходим во вкладку
Datastore и вызываем контекстное меню Storage > New Datastore.
Выбираем параметры нового Datastore.

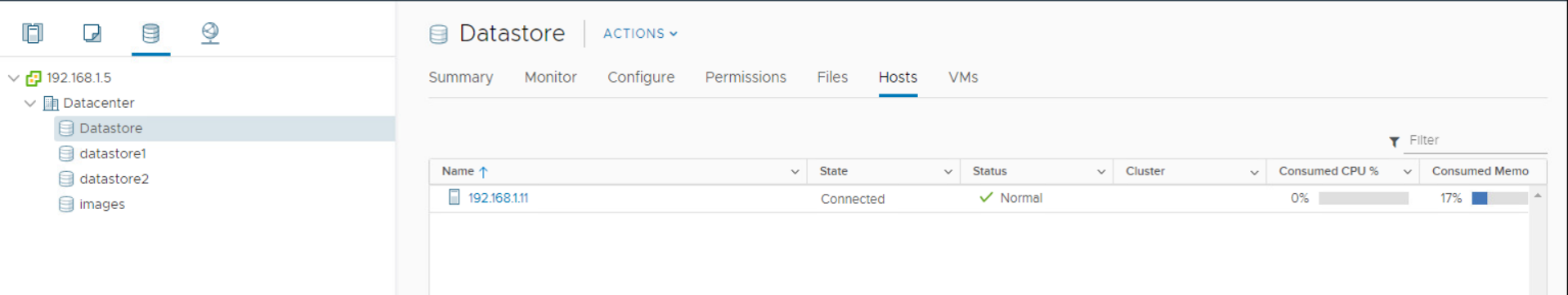

После завершения настроек и загрузки видим новый Datastore. Проверяем, что новый Datastore подключен к обоим хостам, смотреть рисунок 8.
Рисунок 8 - Проверка настроек нового хранилища
Выводы
В ходе данной лабораторной работы были сделаны следующие выводы:
VMKernel подключается для работы iSCSI.
iSCSI - протокол, который базируется на TCP/IP и разработан для установления взаимодействия и управления системами хранения данных, серверами и клиентами.
Новый Datastore вручную создается и подключается. Datastore - это кластер виртуальных хранилищ, являющийся логической сущностью в пределах которой происходит балансировка. Эта сущность в чем-то похожа на обычный DRS-кластер, который составляется из хост- серверов ESXi.
