.docxЗадание 1.
Выходы |
Входы |
|||||||||
Y3 |
Y2 |
Y1 |
X0 |
X1 |
X2 |
X3 |
X4 |
X5 |
X6 |
X7 |
0 |
0 |
0 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
0 |
0 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
1 |
0 |
0 |
0 |
1 |
0 |
0 |
0 |
0 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
0 |
0 |
1 |
0 |
1 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
0 |
1 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
1 |
1 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
1.1) Система уравнений для данной таблицы будет иметь вид:
Y1 = x1 + x3 + x5 + x7 Y2 = x2 + x3 + x6 + x7 Y3 = x4 + x5 + x6 + x7 |
1.2) Блок-схема на основе логических элементов:
Задание 2.

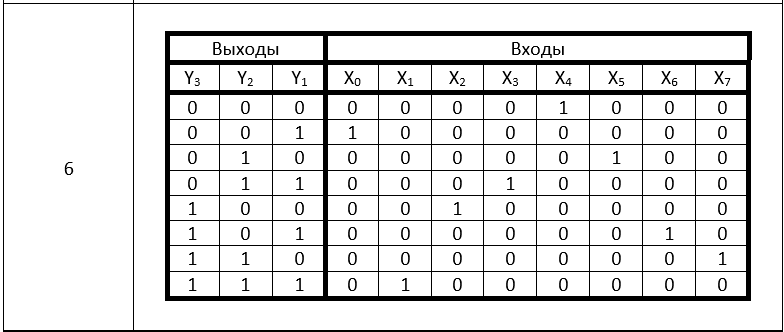

По таблице истинности (согласно варианту) шифратора (кодера) составить для него систему уравнений и начертить блок-схему на логических элементах.
2.1) Система уравнений для данной таблицы будет иметь вид:
Y1 = x0 + x3 + x6 + x1 Y2 = x5 + x3 + x7 + x1 Y3 = x2 + x6 + x7 + x1 |
2.2) Блок-схема на основе логических элементов:
Задание 3.
Согласно задание №1 практической работы №2 взять булеву функцию и ее таблицу истинности, построить таблицу истинности шифратора, составить для него систему уравнений и начертить блок-схему на логических элементах.
Функция:
Ее таблица истинности:
Таблица
истинности шифраторa
Система уравнений шифратора:
Логическая схема шифратора:
