ОТЧЕТ О ЛАБОРАТОРНОЙ РАБОТЕ №1
Создание диаграмм вариантов использования (диаграммы прецедентов)
по курсу: ПРОЕКТИРОВАНИЕ ИНФОРМАЦИОННЫХ СИСТЕМ
РАБОТУ ВЫПОЛНИЛ |
|
|
|
|
|
|
СТУДЕНТ ГР. № |
4017 |
|
|
|
Т. А. Михайлова |
|
|
|
|
|
подпись, дата |
|
инициалы, фамилия |
Санкт-Петербург, 2023г.
Цель работы:
Выделить основные категории пользователей и сформулировать функциональные требования к информационной системе.
Описание предметной области:
Стоматологическая поликлиника — это медицинское учреждение, специализирую-
щееся на оказании стоматологической помощи пациентам. В поликлинике работают стома-
тологи, медсестры и административный персонал. Пациенты обращаются с различными за-
болеваниями и проблемами, связанными с полостью рта и зубами. Информационная си-
стема поликлиники должна обеспечивать эффективное управление пациентами, медицин-
скими записями, расписанием приемов, а также учет финансовых операций и медицинских услуг.
Требования к ИС:
•Регистрация пациентов и выдача им уникальных идентификационных номеров.
•Ведение электронных медицинских карт пациентов.
•Управление расписанием приемов стоматологов.
•Оформление медицинских документов, включая записи о процедурах, диагнозы и назначения.
•Учет финансовых операций, выставление счетов и оплата медицинских услуг.
•Мониторинг запасов и заказ материалов для стоматологических процедур.
Основные категории пользователей могут быть:
•Администраторы поликлиники.
•Стоматологи и медицинский персонал.
•Пациенты.
Функциональные требования:
•Для администраторов: Возможность управления расписанием приемов, регистрации пациентов, учета финансовых операций и т.д.
•Для стоматологов и медицинского персонала: Возможность доступа к медицинским картам пациентов, внесения записей, просмотра расписания и назначений.
•Для пациентов: Возможность записи на прием, просмотра своей медицинской истории и оплаты услуг.
2
Диаграмма прецендента:
Рисунок 1 – Диаграмма прецендентов ИС «Стоматологической поликлиники»
Рисунок 2 – Диаграмма прецендентов для пользователя
3

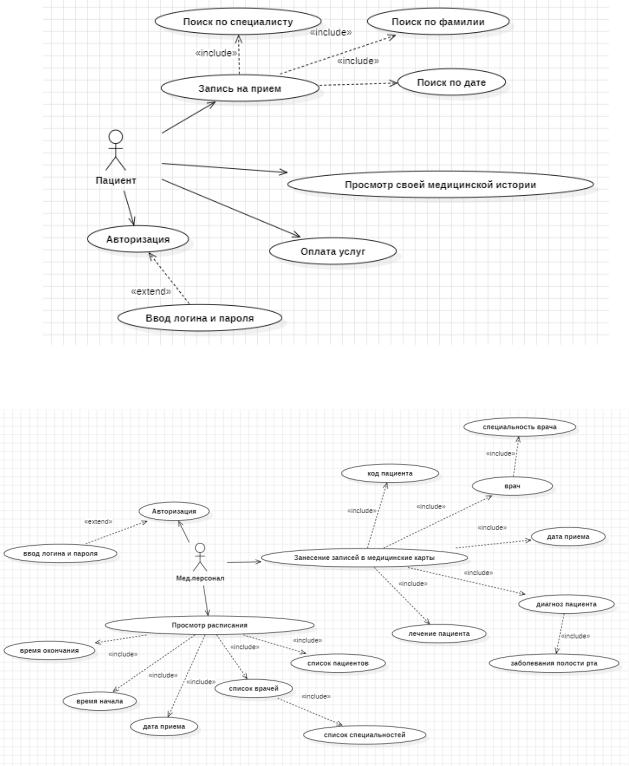

Рисунок 3 – Диаграмма прецендентов для пациента
Рисунок 4 – Диаграмма для прецендентов для медперсонала
4

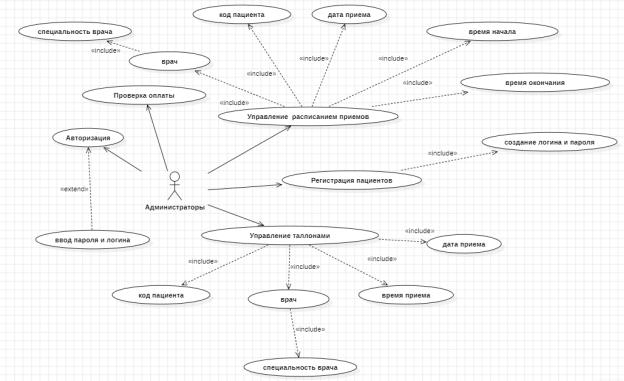

Рисунок 6 – Диаграмма для прецендентов администратор
Вывод:
В данной лабораторной работе я научилась строить диаграммы прецендентов для основных категорий пользователей и сформулировала функциональные требования к ин-
формационной системе.
