• Белый чугун, его состав, структура, свойства, область применения.

Белый чугун — это разновидность чугуна, которая в своём составе содержит углеродные соединения. В этом сплаве они называются цементитами. Своё название получил благодаря белому цвету и блеску, который хорошо виден на изломе. Этот блеск проявляется благодаря тому, что в составе подобного чугуна отсутствуют большие включения графита. В процентном отношении, он составляет не более 0,3%.

Состав и виды белого чугуна

Белый чугун состоит из так называемой цементитной эвтектики. В связи с этим его делят на три категории:

Доэвтектические. Это такие сплавы, в которых углерод не превышает 4,3% от общего состава. Он получается после полного остывания. В итоге приобретает характерную структуру таких элементов как перлит, вторичный цементит и ледебурит.

Эвтектические. У них содержание углерода равняется 4,3%.

Заэвтектический белый чугун. Содержание превышает 4,35% и может достигать 6,67%.

Кроме приведенной классификации его разделяют на обыкновенный, отбеленный и легированный.

Внутренняя структура белого чугуна представляет собой сплав двух элементов: железа и углерода. Несмотря на высокотемпературное производство в нём сохраняется структура с мелкой зернистостью.

Кроме этого, в структуре доэвтектического сплава, например, твёрдых марок, кроме перлита и вторичного цементита всегда присутствует цементит. Его процентное содержание может приближаться к 100%. Это характерно для эвтектического металла. Для третьего вида структура представляет собой состав из эвтектики (Лп) и первичного цементита.

Классификация чугуна с различной формой графита производится по ГОСТ 3443-77. по следующим признакам:

• по состоянию углерода – свободный или связанный;

• по форме включений графита – пластинчатый, вермикулярный, шаровидный, хлопьевидный ;

• по типу структуры металлической основы (матрицы) – ферритный, перлитный; имеются также чугуны со смешанной структурой: например, ферритоперлитные;

• по химическому составу – не легированные чугуны (общего назначения) и легированные чугуны (специального назначения)

В зависимости от формы выделения углерода различают следующие чугуны:

— белый чугун, в котором весь углерод находится в виде цементита; идет на переработку в сталь; называется передельным;

— серый чугун, в котором весь углерод в свободном состоянии имеет форму пластинчатого графита (рис. 10);

— высокопрочный чугун, содержит графит шаровидной формы;

— ковкий чугун, в котором углерод имеет форму хлопьев.

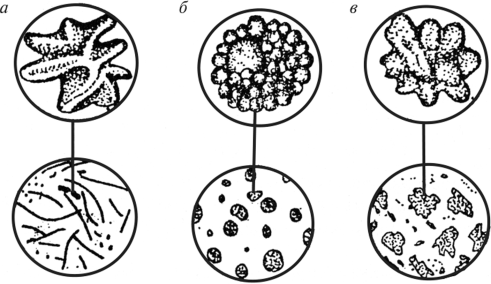

Рис. 10. Структура чугуна с графитом различной формы: а — пластинчатый графит в сером чугуне; б — шаровидный графит в высокопрочном чугуне; в — хлопьевидный графит в ковком чугуне . Графит, являясь смазкой, впитывает смазку, что снижает коэффициент трения и повышает износостойкость, но разрыхляет металлическую основу и резко уменьшает ее прочность.

Чем больше графита и чем крупнее его включения, тем ниже механические свойства чугуна, так как пластинки графита, имея малую прочность, являются как бы готовыми трещинами в металлической основе.

Белыми называют чугуны, в которых весь углерод находится в связанном состоянии в виде цементита (карбид железа).

В остальных видах чугунов (серые, высокопрочные, ковкие, с вермикулярным графитом) углерод в значительной степени или полностью находится в свободном состоянии в виде графита.

В серых чугунах – в пластинчатой или червеобразной форме; в высокопрочных – в шаровидной форме, в ковких – в хлопьевидной форме. Чугуны с вермикулярным графитом имеют две формы графита – шаровидную (до 40%) и вермикулярную (в виде мелких тонких прожилок).

Чугуны маркируют двумя буквами, обозначающих разновидность чугуна, и двумя цифрами, соответствующими минимальному значению временного сопротивления σ_в при растяжении в МПа·10^-1. Серый чугун обозначают буквами "СЧ" (ГОСТ 1412-85), высокопрочный - "ВЧ" (ГОСТ 7293-85), ковкий - "КЧ" (ГОСТ 1215-85), чугун с вермикулярным графитом – ЧВГ (ГОСТ 28384 -89):

СЧ 10 - серый чугун с пределом прочности при растяжении 100 МПа;

ВЧ 70 - высокопрочный чугун с пределом прочности при растяжении 700 МПа;

КЧ 35 - ковкий чугун с пределом прочности при растяжении 350 МПа;

ЧВГ 40 – чугун с вермикулярным графитом с пределом прочности при растяжении 400 МПа.

Различают еще чугуны с особыми свойствами:

1. антифрикционные чугуны (ГОСТ 1585-85) – обозначаются первыми буквами АЧ и порядковым номером, например,

АЧС-1 – антифрикционный серый чугун с порядковым номером марки 1;

АЧВ-2 – антифрикционный высокопрочный чугун с порядковым номером марки 2;

АЧК-2 – антифрикционный ковкий чугун с порядковым номером марки 2;

2. жаростойкие чугуны (ГОСТ 7769 – 82) – обозначаются буквами ЖЧ, после которых идет буквенное обозначение легирующих элементов (Н – никель, Д – медь и др., аналогично обозначению легирующих элементов в стали) и цифры, указывающие концентрацию элементов в %%; например,

ЖЧХ-2,5 – жаростойкий чугун хромистый с содержанием хрома 2,5%;

ЖЧС-5,5 – жаростойкий чугун, легированный кремнием с содержанием 5,5%;
