Рационализация рабочего места
1.1. Нормализация параметров воздуха рабочей зоны Формулы для расчета 2-ой части таблицы 1:
Для оценки эффективности вентиляции используем величину, называемую кратностью воздухообмена К,
1/ч
(1)
Где: L - производительность вентиляционной установки, м3/ч; V - объём помещения, м3.
При наличии в воздухе рабочей зоны вредных веществ, концентрация которых превышает ПДК, необходимое количество воздуха определяем, исходя из разбавления вредных веществ до допустимых концентраций. Новое значение кратности воздухообмена находим по формуле:
, 1/ч (2)
где
-
фактическое значение концентрации
(мг/м3) вредного вещества в воздухе
рабочей зоны при исходной кратности
воздухообмена K1,
CП
0,3ПДК - концентрация вредного вещества
в воздухе, поступающем в помещение,
- требуемое значение концентрации
в воздухе рабочей зоны.
Новое значение температуры воздуха:
C
(3)
где
-фактическое
значение температуры воздуха на рабочем
месте при исходном 𝐾1,
𝑡п – температура приточного воздуха с улицы.
Относительная влажность воздуха:
,
% (4)
где d – абсолютная влажность воздуха, dmax – максимальное значение влажности
воздуха.
Для уточнения параметров микроклимата, формирующегося в помещении при максимальной расчетной кратности воздухообмена, необходимо по формуле (3) найти новое значение температуры и при этой температуре значение относительной влажности воздуха.
, г/м3
(5)
где
-
фактическое значение абсолютной
влажности воздуха на рабочем месте при
исходном 𝐾1,
𝑑п
– абсолютная влажность воздуха на
улице.
𝑚𝑎𝑥,
г/м3 (6)
Значение для влажности на улице:
,
г/м3 (7)
Расчеты:
По формуле 2 рассчитываем новое значение кратности воздухообмена:
/ч
– для фактического максимального
уровня
производственного фактора.
По формуле 3:
C
Данное значение температуры не входит в рамки нормированных значений, поэтому требуется использовать дополнительные источники энергии.
(8)
Подставим значения и получим требуемую мощность обогревателя
=
18,03 КВт
По формуле 6:
По формуле 7:
г/м3
По формуле 5:
По формуле 4:
%
2.2. Расчет осветительной установки
Данные для данных расчет берутся из таблицы варианта и таблицы 1.
Освещение рабочего места:
o Общее ЕО = 75 лк o Местное Ем = 0 лк
Общая система освещения
Источники света – люминесцентные лампы
Разряд и подразряд зрительных работ – I г
СНиП 23-05-95 o Енo = 400 лк
Размер помещения o Длина L = 15 м o Ширина B = 12 м o Высота Н = 3 м
Тип светильника o ЛСП02(2x80) o 1534x276x168 мм o КСС (кривая силы света) – Д
Тип лампы o ЛДЦ = 3550 лм
Формула расчета числа светильников общего освещения:
,
шт (9)
где
Ено – нормированное значение освещенности, лк
S – площадь помещения, м2
Кз = 1,5 – коэффициент запаса
Z = 1,1 – коэффициент неравномерности освещенности
n = 2 – число ламп в светильнике
Ф – световой поток одной лампы, лм
По таблицам СНиП 23-05-95 находим значения для коэффициента использования светового потока: 𝜂 = 82 %
Высота подвеса светильника:
h = H – hc – hp, м (10) где
H – высота помещения, м
hc – свес светильника, м
hp = 0,8 – высота рабочей поверхности, м Индекс помещения:
(11)
Расчеты по формулам для осветительной установки:
По формуле 8:
шт.
Уменьшим количество на 10% до 24 шт.
По формуле 9: h = 3 – 0,168 – 0,8 = 2,03 м По формуле 10:
По варианту значения отражения света:
ρпотолка = 50%
ρстен = 50%
ρпола = 10%
Для размещения светильных установок по рабочему помещению потребуется также найти:

, где λ = 1,4, откуда l1 = λ *h
l1 = 1,5 * 2 = 3 м – расстояние между рядами светильников l2 = 0, * 3 = 1.5 м – расстояние между стенами помещения и светильниками.
№ |
Наименование производственного фактора |
ПДКмакс/ ПДКсс ПДУ |
Фактический уровень производственного фактора |
Класс условий труда |
Продолжите- льность воздействия, ч |
1. |
Вредные химические вещества, мг/м3 |
100/- |
100/- |
2 |
8 |
2. |
Температура воздуха на рабочем месте в помещении, 0 С
|
19-24 |
21 |
2 |
8 |
3. |
Освещение рабочего места, лк: -общее ЕО -местное ЕМ Разряд и подразряд зрительных работ Источники света |
Ено=400 лк Енм=0 лк
|
Ео=400 лк Ем=0 лк Разряд и подразряд зрительных работ- I г Источники светалюминесцентные лампы |
2 |
8 |

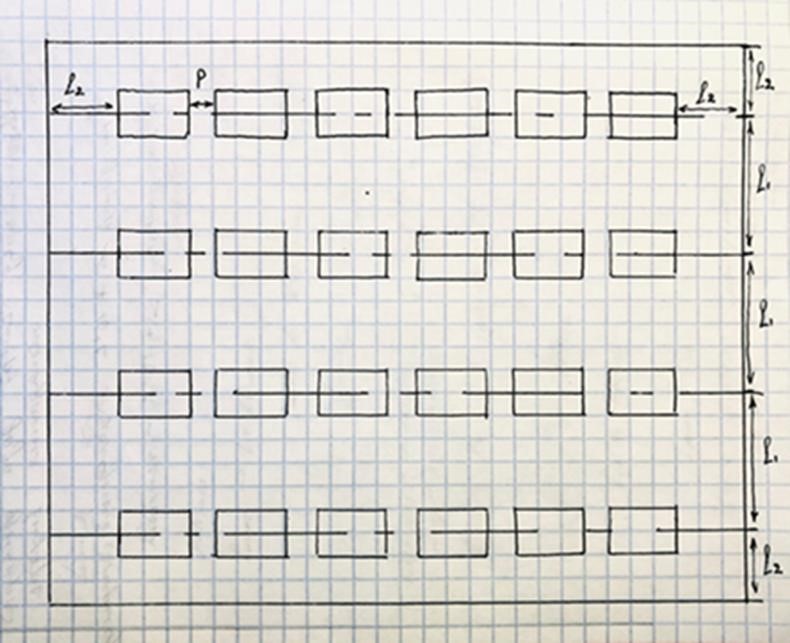

Рис. 1. Схема размещения светильников
