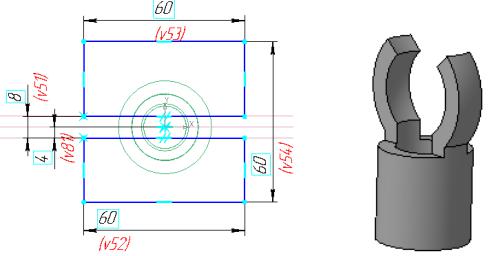

В смещенной плоскости создайте эскиз (рис. 6.38) и вырежьте его в обратном направлении через все (рис. 6.39).
Рис. 6.38 Рис. 6.39
Вызовите окно Переменные. В главном разделе окна создайте
переменные d и b со значениями 30 и 8 соответственно. Установите для них режим Внешняя.
Раскройте параметры разделов Эскиз:2 и Эскиз:3, а также смещенной плоскости и задайте выражения для вычисления соответствующих параметров (рис. 6.40). Сохраните файл модели.
251
Рис. 6.40
Создайте новый файл сборки. Задайте свойства: Обозначение – КГ.06.000; Наименование – Шарнир Гука. Сохраните файл в свою рабочую папку. Вставьте в сборку файл детали КГ.006.001-Шар и зафиксируйте его в начале координат.
Вставьте в сборку файл детали КГ.006.002-Вилка. Создайте сопряжение Соосность поверхностей шара и вилки, а также Совпадение
боковых поверхностей вилки и паза шара. Вставьте в сборку еще один файл детали КГ.006.002-Вилка и наложите аналогичные зависимости
(рис. 6.41).
Рис. 6.41
252
Откройте окно
Переменные. В главном отделе окне создайте переменные d – Диаметр Шара и b – Ширина паза, задайте значения в
столбце Выражение 30 и 8 соответственно (рис. 6.42).
Рис. 6.42
Откройте файл детали КГ.006.001-Шар.m3d и в окне Переменные выделите поле Выражение переменной d; в панели окна выберите команду
Вставить ссылку.
В окне Открытые документы (рис. 6.43) выделите КГ.06.000 - Шарнир Гука.a3d.
Рис. 6.43
Вокне Переменные модели сборки (рис. 6.44) выделите переменную d
ищелкните ОК.
253
Рис. 6.44
В поле Выражение переменной d будет записана ссылка на переменную модели сборки. Создайте соответствующую ссылку для переменной b (рис. 6.45).
Рис. 6.45
Создайте аналогичные ссылки в файле детали КГ.006.002-Вилка.m3d. Переключитесь в окно модели сборки.
Проверьте работу модели сборки, задавая значения переменных в диапазоне d = (25…45 ) и b = (6…10 )мм и каждый раз перестраивая модель
командой
Перестроить.
С помощью команды
Переместить компонент изменяйте
положение вилок с включенным режимом
контроля соударений с целью определения диапазона допустимых углов поворота вилок.
Открывайте окна моделей деталей и убеждайтесь в соответствии параметров деталей заданным в модели сборки.
Контрольные вопросы и задания:
1.Что понимается под взаимосвязью объектов?
2.Что понимается под ограничениями?
3.В чем разница между фиксированными и информационными ассоциативными размерами?
254
4.В каких случаях следует включать параметрический режим при работе в модуле КОМПАС-ГРАФИК?
5.Как включить режим отображения ограничений?
6.Как включить режим отображения степеней свободы?
7.Каким образом можно отключать наложенные ограничения?
8.Какое средство используется для связывания переменных зависимостями между собой?
9.С какой целью переменным присваивается статус – Внешняя?
10.Какие режимы можно использовать при вставке фрагментов в другие фрагменты или в чертежи?
11.Что такое таблица переменных и как она создается?
12.Как используется таблица переменных при вставке параметрического фрагмента в чертеж?
13.Как создать пользовательские библиотеки фрагментов и моделей? 14.Как связать между собой переменные моделей сборки и входящих в
сборку деталей?
БИБЛИОГРАФИЧЕСКИЙ СПИСОК
1.Герасимов А.А. Самоучитель Компас-3D V9. Трехмерное моделирование.
– СПб.: БХВ-Петербург, 2008. – 400 с.
2.Ганин Н.Б. Проектирование и расчет в системе КОМПАС-3D V13, 8-е издание, переработанное и дополненное – М.: ДМК Пресс, 2011. – 320 с.: ил.
3.Герасимов А.А. Новые возможности КОМПАС-3D. Самоучитель. – СПб.: БХВ-Петербург, 2012. – 288 с.: ил.
4.Большаков В.П. Создание трехмерных моделей и конструкторской документации в системе КОМПАС-3D. Практикум. – СПб.: БХВ-Петербург, 2010. – 496 с.: ил.
5.Моделирование листовых деталей в системе КОМПАС-3D : методические указания для студентов машиностроительных специальностей / сост.: А.В. Рандин, Д.А. Коршунов. – Ульяновск : УлГТУ, 2009. – 44 с.
6.Проектирование в системе КОМПАС-ГРАФИК : метод. пособие к практ. занятиям по курсу «Компьютерная графика» для студентов техн. спец. очной формы обучения / сост. : Г. В. Ефремов, С. И. Нюкалова ; Сиб. гос. аэрокосмич. ун-т. – Красноярск, 2012. – 104 с.
7.Проектирование в системе КОМПАС-3D : метод. пособие к практ. занятиям по курсу «Компьютерная графика» для студентов техн. спец. очной формы обучения / сост. : Г. В. Ефремов, С. И. Нюкалова ; Сиб. гос. аэрокосмич. ун-т. – Красноярск, 2012. – 116 с.
8.Моделирование деталей из листового материала : метод. указания к выполнению практ. работы по курсу «Компьютерная графика» для
255
студентов |
техн. |
спец. |
всех |
форм |
обучения |
/ |
сост. |
Г. В. Ефремов ; Сиб. гос. аэрокосмич. ун-т. – Красноярск, 2012. – 28 |
с. |
||||||
9. Параметризация. Пользовательские библиотеки : метод. указания к выполнению практ. работы для студентов техн. спец. всех форм обучения / сост. Г. В. Ефремов ; Сиб. гос. аэрокосмич. ун-т. – Красноярск, 2012. – 28 с.
