7.МОДЕЛИРОВАНИЕ ДЕТАЛИ ПОЛЗУН

Вданной практической работе необходимо создать модель детали

Ползун (рис. 7.7).

Создайте новый документ Деталь.

Щелкните правой клавишей в Дереве модели на названии Деталь, в контекстном меню выберите Свойства модели, в Панели свойств раскройте Список свойств и задайте обозначение ЦУС.006.000.002, наименование Ползун; выберите Цвет Сиреневый, материал Сталь 40 ГОСТ

1050–88 и нажмите кнопку

Создать объект.

Сохраните файл детали

с именем, предлагаемым по умолчанию

(ЦУС.006.000.002 – Ползун).

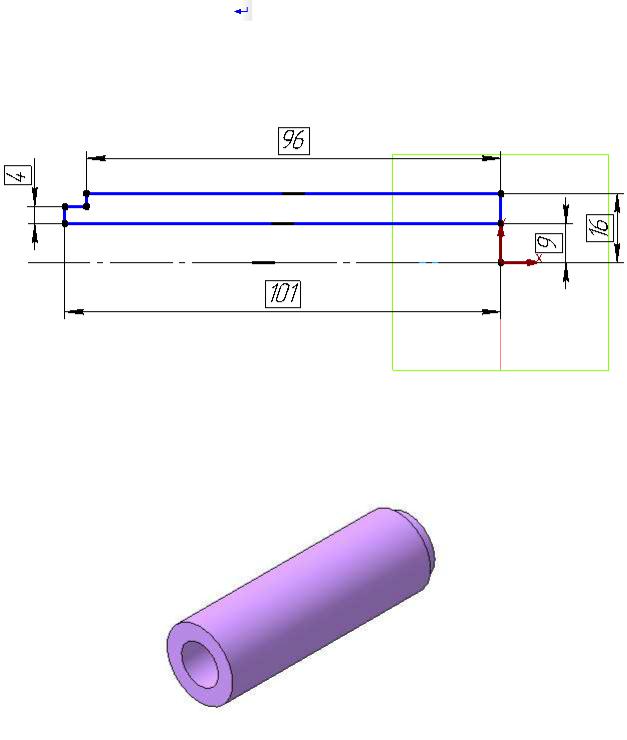

На Плоскости ZX постройте эскиз, представленный на рис. 7.1.

Рис. 7.1

С помощью команды Операция вращения создайте основание детали (рис. 7.2). Сохраните результат.

Рис. 7.2

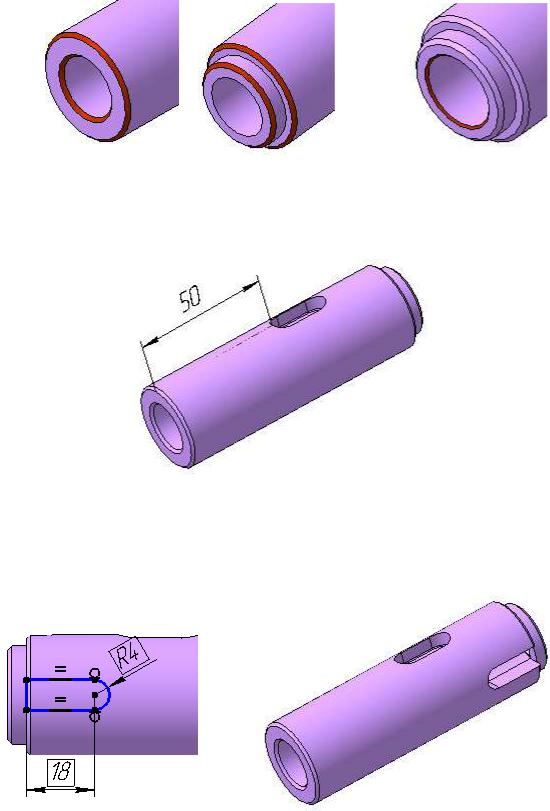

Создайте четыре фаски размером 1х45° на ребрах с обоих торцов ползуна (рис. 7.3) и одну фаску размером 0,5х45°, как показано на рис. 7.4.

Для удобства выбора ребер вызовите команду Фильтровать ребра на инструментальной панели Фильтры. Сохраните документ.

Рис. 7.3

Рис. 7.4

Используя библиотеку Стандартные изделия, самостоятельно по-

стройте Шпоночный паз ГОСТ 10748-79 наружный размером 10х9х22

на расстоянии 50 мм от торца (рис.7.5).

Рис. 7.5

На Плоскости XY постройте эскиз, изображенный на рис. 7.6, и создайте вырез Через все в направлении, как изображено на рис. 7.7.

Создайте объект спецификации на деталь. Скройте отображение вспомогательных объектов и сохраните документ.

Рис. 7.6

Рис. 7.7

8.МОДЕЛИРОВАНИЕ ДЕТАЛИ РУКОЯТКА

Вданной практической работе необходимо создать модель детали

Рукоятка (рис. 8.6).

Создайте новый документ Деталь. В Свойствах модели задайте обозначение ЦУС.006.000.005, наименование Рукоятка; выберите Цвет Светло-бирюзовый, материал Сталь 40 ГОСТ 1050–88 и нажмите кнопку

Создать объект. Сохраните файл детали с именем, предлагаемым по умолчанию (ЦУС.006.000.005 – Рукоятка).

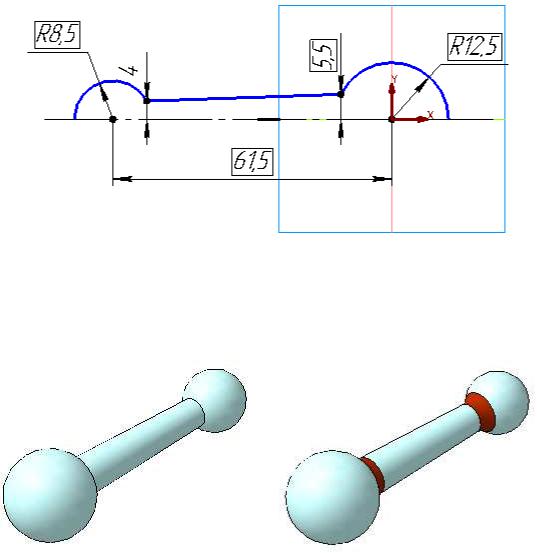

На Плоскости ZX постройте эскиз, представленный на рис. 8.1.

Рис. 8.1

С помощью команды Операция вращения создайте основание детали (рис. 8.2). Создайте два скругления радиусом 5 мм (рис. 8.3).

Рис. 8.2

Рис. 8.3





Сохраните документ.

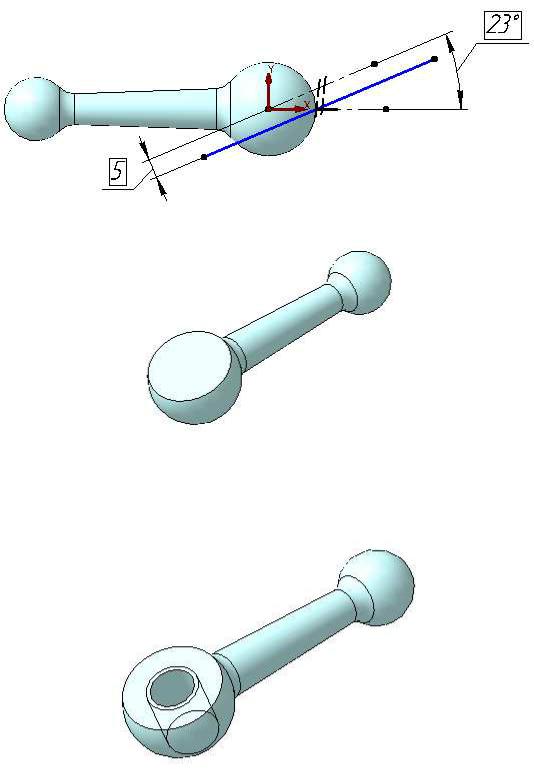

На Плоскости ZX постройте эскиз, показанный на рис. 8.4. Вызовите команду Сечение по эскизу, задайте направление отсечения и создайте операцию. Результат показан на рис. 8.5.

Рис. 8.4

Рис. 8.5

Самостоятельно постройте сквозное отверстие диаметром 10,2 мм (рис. 8.6), задайте условное отображение резьбы на построенном отверстии с шагом 1,75 мм.

Рис. 8.6

Создайте объект спецификации на деталь. Скройте отображение вспомогательных объектов и сохраните документ.

9.МОДЕЛИРОВАНИЕ ДЕТАЛИ РЫЧАГ

Вданной практической работе необходимо создать модель детали Рычаг на основе ранее созданного фрагмента (рис. 9.6).

Создайте новый документ Деталь. В Свойствах модели задайте обозначение ЦУС.006.000.003, наименование Рычаг; выберите Цвет

Светло-зеленый, материал Сталь 40 ГОСТ 1050–88 и нажмите кнопку Создать объект. Сохраните файл детали с именем, предлагаемым по умолчанию (ЦУС.006.000.003 – Рычаг).

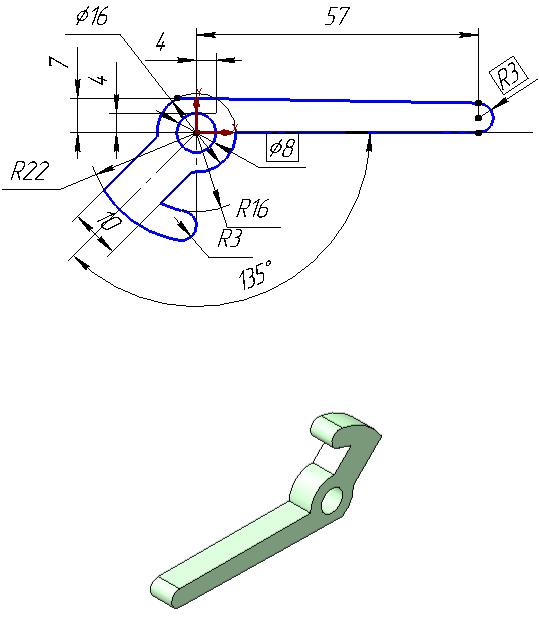

На Плоскости ZX откройте эскиз. Вызовите команду Вставка – Фрагмент… , откройте файл Эскиз для модели Рычага (уточните у преподавателя его размещение), в качестве базовой точки выберите Начало координат (рис. 9.1). Разрушьте эскиз.

Рис. 9.1

Используя команду Операция выдавливания, создайте основание детали высотой 8 мм (рис. 9.2).

Рис. 9.2

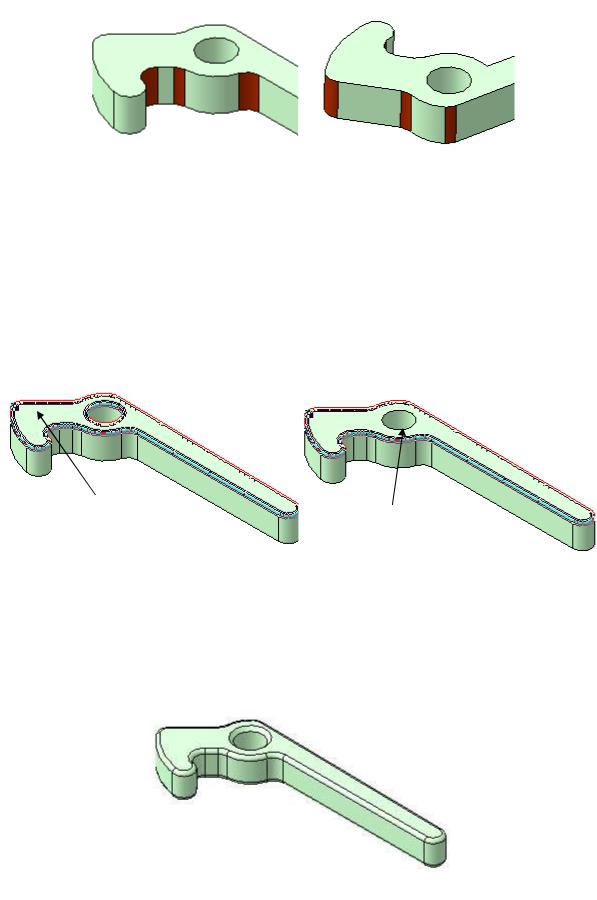

Постройте скругления на шести кромках размером 3 мм (рис. 9.3).

Рис. 9.3

Далее создайте скругление радиусом 1 мм на всех наружных кромках детали. Для этого выполните следующие действия:

вызовите команду Скругление, задайте Радиус 1;

укажите на любую наружную плоскую грань детали (рис. 9.4)

– при этом выделятся все кромки;

затем укажите на кромку отверстия, чтобы она удалилась из набора (рис. 9.5) – на панели свойств должно отобразиться

Грани 0, Ребра 15;

Выбрать

Выбрать

грань

кромку



Рис. 9.4

Рис. 9.5

создайте объект.

Аналогично выполните скругление на обратной стороне детали.

С обеих сторон отверстия самостоятельно выполните фаску размером 0,5×45º (рис. 9.10). Создайте объект спецификации на деталь. Скройте отображение вспомогательных объектов и сохраните документ.

Рис. 9.6

10.МОДЕЛИРОВАНИЕ ДЕТАЛИ ПРУЖИНА

Вданной практической работе необходимо создать модель детали Пружина с использованием параметрической модели пружины сжатия для моделирования сборочной единицы Центрирующее устройство станка (рис. 10.1).

Откройте файл модели Пружина сжатия.m3d из папки Детали для сборки

(уточните у преподавателя, где располагается папка) и сохраните его под именем

ЦУС.006.000.004 – Пружина в свою личную папку Центрирующее устройство станка.

Щелкните правой клавишей на названии

Пружина сжатия в Дереве модели, в кон-

текстном меню выберите Свойства, в полях Па-

нели свойств задайте обозначение Рис. 10.1 ЦУС.006.000.004, наименование Пружина и ма-

териал Сталь 65Г ГОСТ 4543–71 .

Для создания пружины с другими параметрами на основе данной параметрической модели выполните следующие действия:

на панели Стандартная выберите команду Переменные;

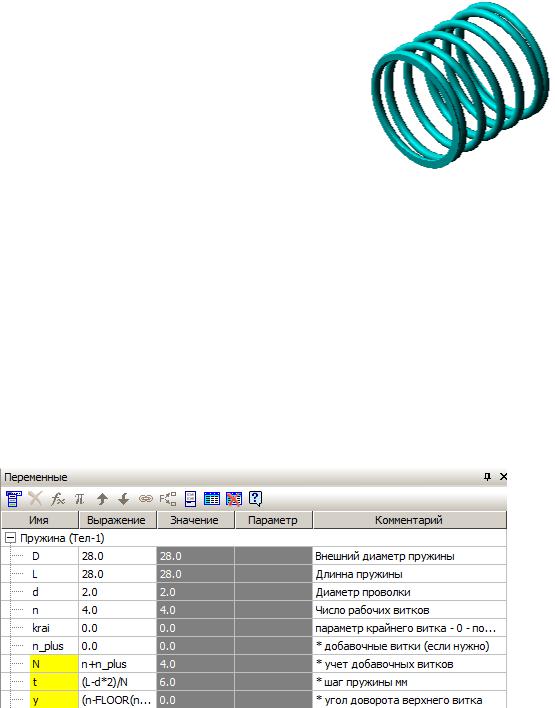

в диалоговом окне Переменные (при необходимости раздвиньте правую границу окна) раскройте элемент Пружина, в столбце Выражение задайте параметры пружины: D 28 мм, L 28 мм, n 4; остальные параметры оставьте без изменений

(рис. 10.2);

вызовите команду Перестроить на панели Вид – модель будет перестроена (рис. 10.2).

Рис. 10.2

Закройте окно Переменные, создайте объект спецификации на деталь, сохраните файл и предъявите на проверку.
