5.МОДЕЛИРОВАНИЕ ДЕТАЛИ ТИПА ВАЛ
5.1.Создание основания

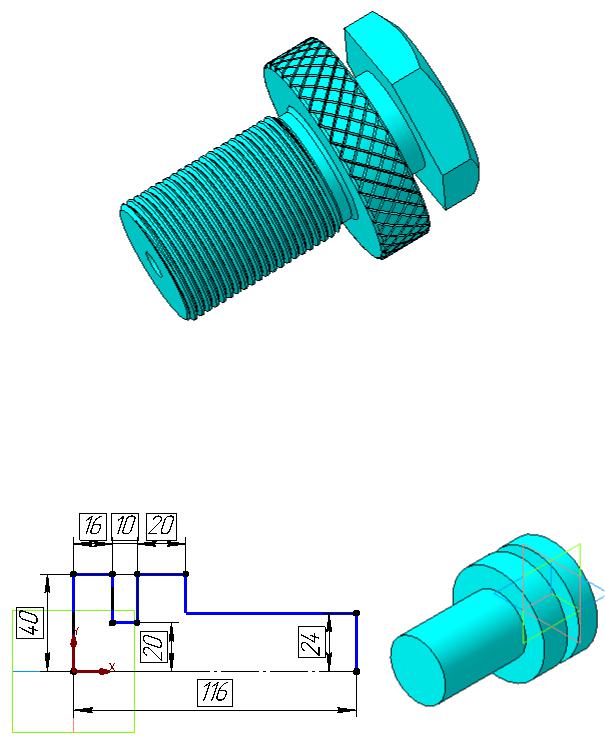

Вданной работе необходимо выполнить модель детали типа Вал (рис. 5.1). В учебных целях предлагается смоделировать резьбу и сетчатое рифление на цилиндрической поверхности вала.
Рис. 5.1
Начните новый документ Деталь и сохраните его в своей личной папке под именем Вал.
На Плоскости ZX постройте эскиз, как изображено на рис. 5.2 (обязательно необходимо построить осевую линию) и с помощью команды
Операция вращения постройте основание вала (рис. 5.3).
Рис. 5.2 |
Рис. 5.3 |
Для создания шестигранной ступени вала на торцевой поверхности вала постройте эскиз, как изображено на рис. 5.4 (в эскиз входит многоугольник и спроецированный объект – окружность). С помощью операции
Вырезать выдавливанием (параметр глубины выдавливания задайте
До ближайшей поверхности) удалите часть модели (рис. 5.5).
Рис. 5.4 |
Рис. 5.5 |
5.2.Построение фаски
Спомощью команды
Фаска создайте на цилиндрической грани фаску размером 1.6х45º(рис. 5.6). Сохраните документ.
Рис. 5.6
5.3. Моделирование резьбы
Резьбу можно построить с помощью кинематической операции (перемещение эскиза профиля резьбы по траектории в виде спирали). Для этого выполните следующие действия:
∙задайте ориентацию детали Изометрия YZX и выделите торцевую поверхность диаметром 48 мм;
∙активируйте панель
Пространственные кривые и выбери-
те команду
Спираль цилиндрическая;
∙задайте параметры: Число витков 22, Шаг 3,
Обратное направление,
Правое (остальные параметры равны 0);
∙во вкладке Диаметр задайте значение 48 и нажмите кнопку
Создать объект – спираль построена (рис. 5.7);
Рис. 5.7

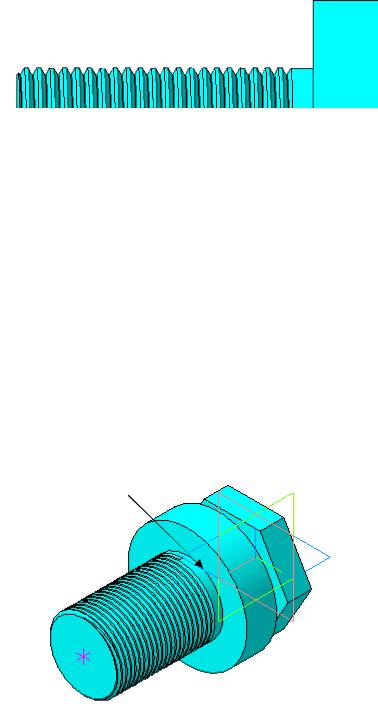

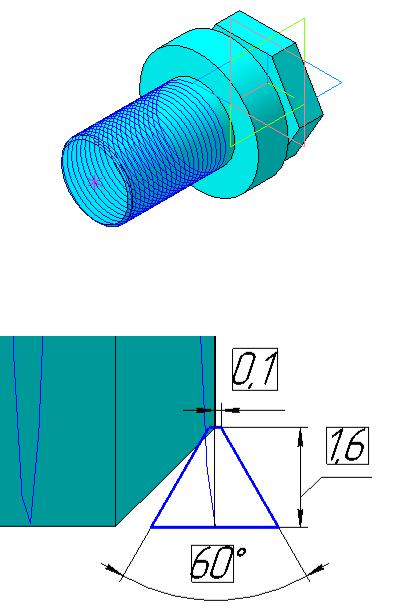

∙откройте эскиз на Плоскости ZX и в соответствии с рис. 5.8 (эскиз профиля резьбы располагается в нижней правой части вала) самостоятельно постройте эскиз симметричного сечения;
Рис. 5.8
∙закройте эскиз и с помощью команды
Вырезать кинематически выполните резьбу (сечение – эскиз профиля резьбы, траектория – спираль), скройте отображение спирали и сохраните документ (рис. 5.9).
Рис. 5.9

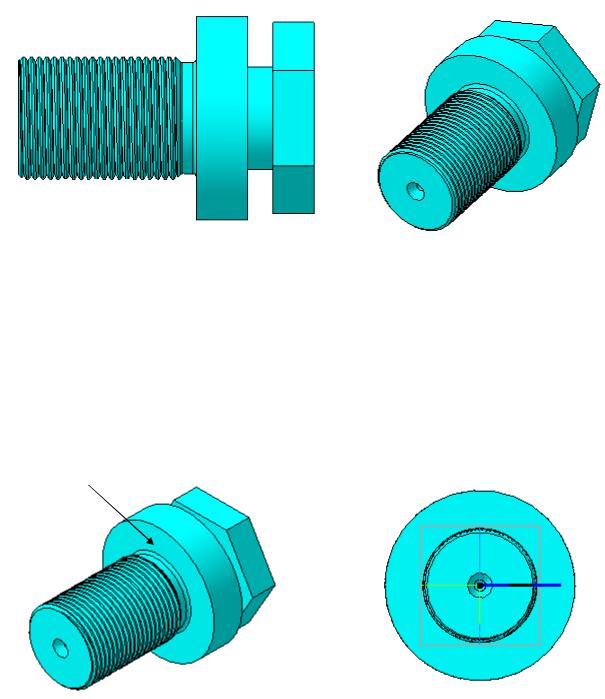

5.4. Моделирование проточки и центрового отверстия
Далее необходимо создать проточку для выхода резьбы с помощью библиотеки КОМПАС. Выполните следующие действия:
∙из основного меню вызовите команду Библиотеки – Стан-
дартные изделия – Вставка – Вставить элемент;
∙в окне Библиотека Стандартные Изделия откройте ветвь
Проточка для выхода резьбы – Проточки для метрической резьбы и дважды щелкните левой кнопкой мыши на элемент
Проточка по ГОСТ 10549-80 для наружной метрической резьбы;
∙на Панели свойств активируйте параметр
Выбрать круг-
лое ребро, укажите на ребро (рис. 5.10) и нажмите
Создать объект;
Рис. 5.10
∙в окне Библиотека Стандартные Изделия задайте Тип 1, Ширина проточки нормальная, Шаг резьбы 3 мм, Ряд диаметров 1 и нажмите кнопку Применить – проточка построена (рис. 5.11);
∙прервите команду и сохраните файл.
Самостоятельно с помощью библиотеки Стандартные изделия
постройте Центровое отверстие ГОСТ 14034-74 форма А с параметром
Диаметр отверстия 5 мм (рис. 5.12). В качестве начальной поверхности укажите торцевую поверхность детали, из раскрывающегося списка задайте режим позиционирования
Центр круглого ребра, укажите на ребро
и нажмите кнопку
Создать объект; далее в диалоговом окне задайте размер диаметра отверстия и нажмите кнопку Применить. Скройте отображение вспомогательных объектов и сохраните документ.
Рис. 5.11 |
Рис. 5.12 |
5.5. Моделирование рифления сетчатого
Сетчатое рифление создается с использованием кругового массива элементов. Сначала нужно построить одиночную надсечку методом перемещения эскиза по траектории. Для ее создания необходимы вспомогательные построения. Выполните следующие действия:

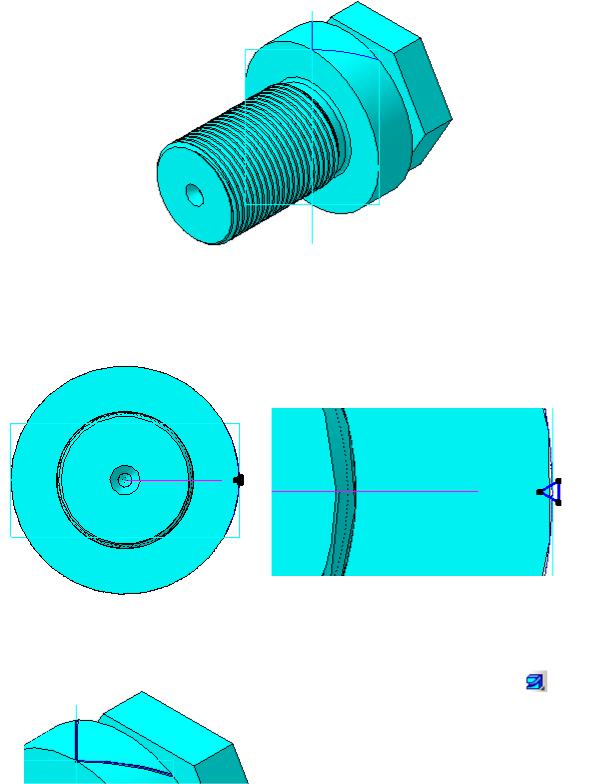

∙откройте эскиз на плоской грани (рис. 5.13), постройте горизонтальный отрезок произвольной длины (рис. 5.14) и закройте эскиз;
Рис. 5.13 |
Рис. 5.14 |
|
∙активируйте панель
Вспомогательная геометрия и из рас-
крывающейся панели создания вспомогательных плоскостей выберите команду
Плоскость под углом к другой плоско-
сти, задайте Угол 45,
Прямое направление, укажите плоскость и в эскизе ребро (рис. 5.15);
Плоскость |
Ребро |
Рис. 5.15
∙не прерывая команды, аналогично постройте вторую плоскость, но в обратном направлении и прервите выполнение команды;

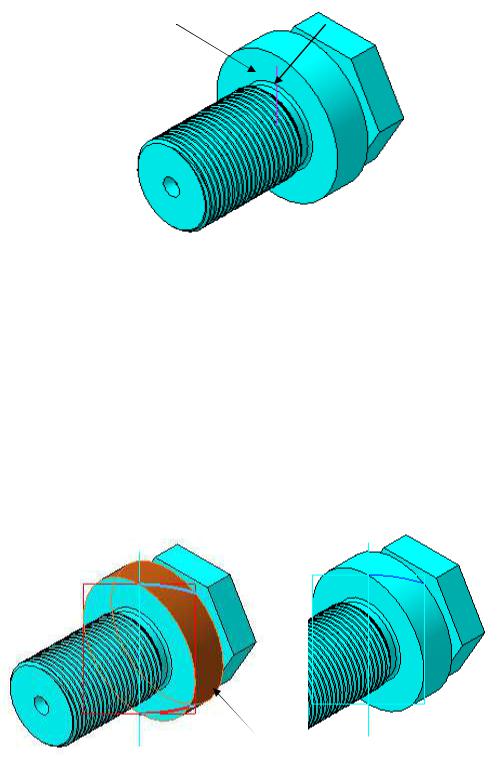

∙на панели
Пространственные кривые вызовите команду
Кривая пересечения поверхностей, задайте следующие параметры: Набор поверхностей 1 – Плоскость под углом 1
(выберите из дерева модели), Набор поверхностей 2 – наруж-
ная цилиндрическая грань (рис. 5.16), отключите флажок
Все контуры, в списке контуров отключите Контур: 1 и нажмите
Создать объект – на рис. 5.17 показана полученная кривая пересечения;
Рис. 5.16 |
Рис. 5.17 |
∙ |
самостоятельно постройте вторую кривую пересечения |
|
(рис. 5.18) между Плоскостью под углом 2 и наружной ци- |
∙ |
линдрической поверхностью; |
сохраните документ. |
Рис. 5.18
На плоской грани (рис. 5.12) самостоятельно постройте эскиз в виде равностороннего треугольника, как показано на рис. 5.19 (размеры для рифления выберите произвольно).
|
Рис. 5.19 |
|
|
Самостоятельно создайте два риф- |
|
|
ления с помощью операции |
Выре- |
|
зать кинематически (в качестве се- |
|
|
чения выберите построенный |
эскиз |
|
треугольника, в качестве траектории – |
|
|
кривые пересечения; операцию необ- |
|
|
ходимо выполнить дважды). Результат |
|
Рис. 5.20 |
показан на рис. 5.20). |
|
Вызовите команду Операции – Массив элементов –
По концен-
трической сетке и самостоятельно постройте круговой массив из 36 элементов (в качестве оси массива выберите Ось X, список объектов – созданные вырезы). Результат показан на рис. 5.21.
Рис. 5.21

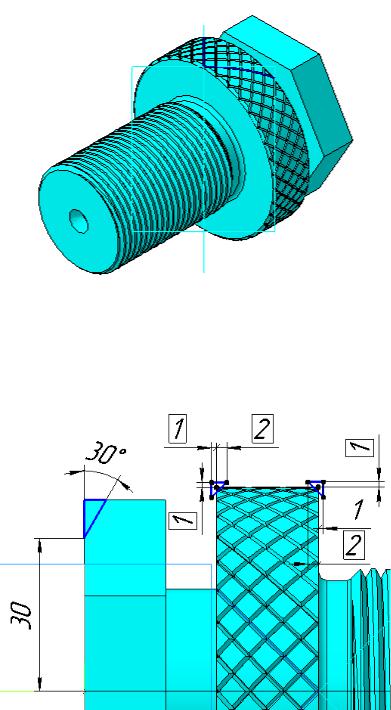

Для создания фасок на торцах рифленой ступени на Плоскости XY постройте эскиз, как показано на рис. 5.22 (треугольники равнобедренные с прямым углом при вершине). Обязательно постройте горизонтальный отрезок стилем Осевая, проходящим через ось вала.
Рис. 5.22
С помощью команды
Вырезать вращением постройте фаски на кромках цилиндрической поверхности (рис. 5.23). Сохраните документ.
Рис. 5.23

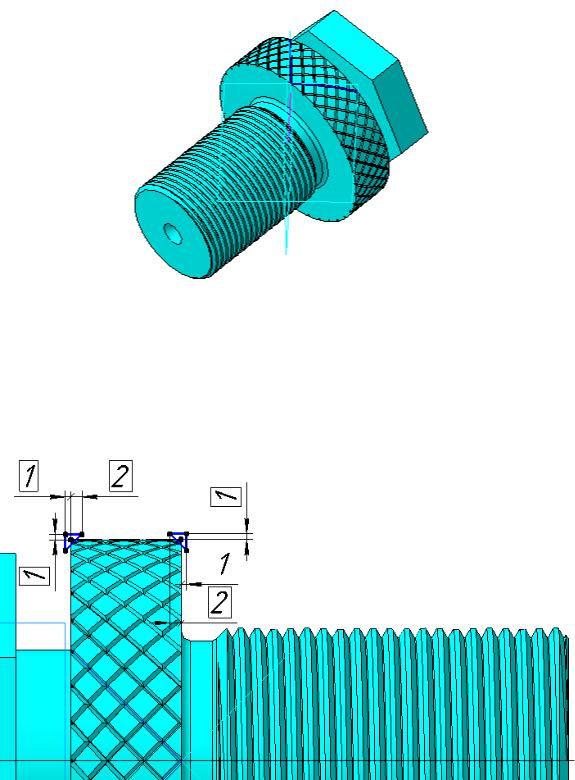

Нажмите правой кнопкой мыши на последний построенный эскиз в дереве модели, выберите Редактировать и достройте эскиз, как изображено на рис. 5.24).
Рис. 5.24
Закройте эскиз (в модели добавится фаска на шестигранной поверхности). Окончательная модель вала показана на рис. 5.1. Выполните ко-
манду Вид – Скрыть – Все вспомогательные объекты. Сохраните доку-
мент и предъявите преподавателю на проверку.
