5.7. Влияние дефектов на диффузию

Диффузия основных легирующих примесей при поверхностных невысоких концентрациях (C < 10¹⁹ см^–3) обычно не сопровождается образованием каких-либо структурных дефектов. При проведении диффузии с высокой поверхностной концентрацией (C > 10¹⁹ см^–3) и большим количеством в слое (Q > 10¹⁶ см^–2) примеси, создающей деформацию (B, P, Sb в Si (см. 4.6)), в кристаллическую решётку полупроводника вводятся напряжения. При превышении предела пластического течения в диффузионном слое на глубине 1/3–1/2 от глубины залегания p–n-перехода образуeтся плоская сетка дислокаций несоответствия (ДН), параллельная поверхности. Вид и плотность ДН зависят от поверхностной концентрации примеси, а также от ориентации поверхности полупроводниковой пластины (рис. 5.8).

При проведении локальной диффузии плотность дислокаций несоответствия зависит от ширины окна (рис. 5.9). В узких окнах шириной менее 10 мкм (а) образование дислокаций несоответствия затруднено по сравнению с широкими окнами (б).

При проведении второй стадии диффузии в окислительной среде и большом количестве примеси в диффузионном слое на кремнии ориентации (111) или (110) могут образовываться внеконтурные дислокации (см. также 3.11). Для примесей, имеющих коэффициент сегрегации m_s >> 1 в системе Si–SiO₂ (P, As, Sb), в результате их оттеснения фронтом растущего диоксида может быть превышен предел растворимости. Тогда в приповерхностном слое кремния образуются преципитаты (выделения) легирующей примеси, например, SiP при диффузии фосфора.

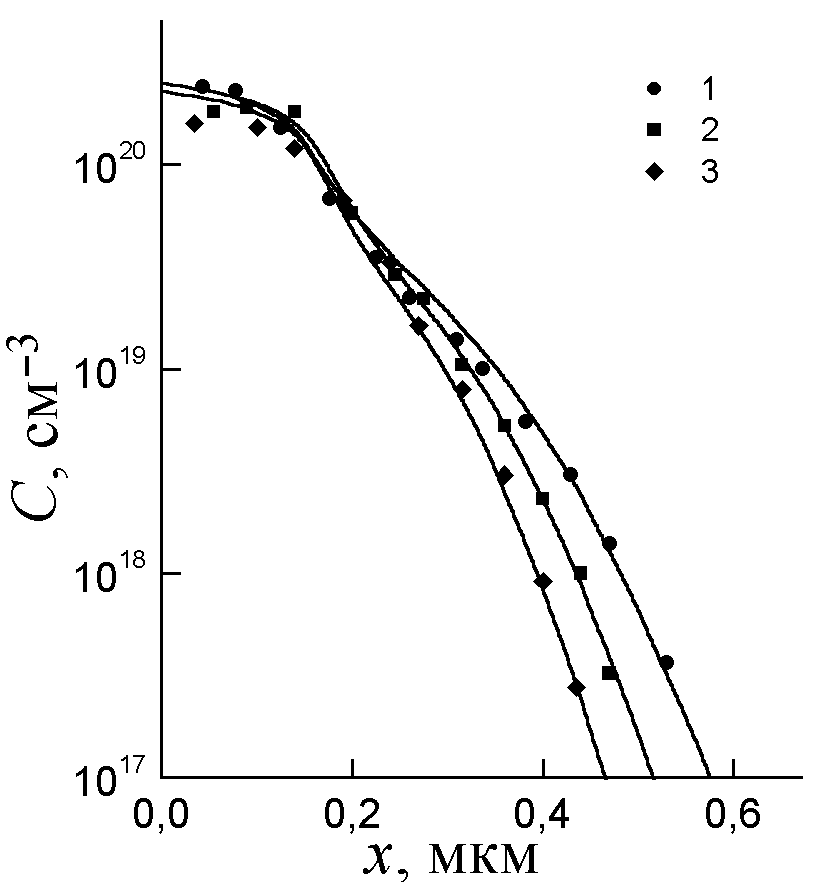

Дислокации несоответствия оказывают влияние на диффузию примеси фосфора с высокой концентрацией в кремнии, замедляя её диффузию в хвостовой части профиля (рис. 5.10). С увеличением плотности дислокаций происходит всё большее подавление хвоста в области малых концентраций. Замедление диффузии связано со стоком на дислокации избыточных СМА, являющихся причиной уско-ренной диффузии фосфора в этой области.

Д ислокации, наклонные к фронту диффузии (ростовые дислокации, линии скольжения) могут служить путями ускоренной диффузии примесей, приводя к образованию диффузионных трубок в транзисторах. Ускорение диффузии примесей вдоль дислокаций объясняется наличием в области ядра дислокации оборванных связей и напряжений.

В заключение отметим, что все описанные выше явления, происходящие при проведении высокотемпературных технологических операций – термическом окислении, эпитаксии, ионном и диффузионном легировании, – необходимо учитывать при моделировании, проектировании и изготовлении СБИС, поскольку они оказывают влияние на качество и надёжность изделий, в которых СБИС являются элементной базой.
