3.9. Электрическая активация примеси
Непосредственно после имплантации внедрённые атомы примеси находятся преимущественно в междоузельных позициях, в которых не проявляют электрической активности. Для электрической активации их необходимо перевести в узельные позиции. Кроме того, в имплантированном слое присутствует большое количество РД, имеющих глубокие уровни в запрещенной зоне кремния и оказывающих компенсирующее действие на мелкие донорные или акцепторные уровни. Перевод атомов примеси в узлы и устранение РД осуществляется с
помощью отжига – обычного термического или какого-либо другого (быстрого термического, лазерного, электронного, ионного или СВЧ).
При невысоких дозах имплантации (Q < 1014 см–2) температура отжига, необходимая для полной электрической активации легирующих примесей в кремнии, повышается с увеличением дозы. Однако при более высоких дозах (Q > 1014 см–2) в активации примесей могут появляться особенности. Так, при отжиге примеси бора в кремнии (рис. 3.14) в диапазоне температур 500…600 С наблюдается явление уменьшения коэффициента электрической активации fа = Qa/Q с увеличением температуры отжига (кривые 2, 3), получившее название отрицательного отжига. Явление объясняется распадом твёрдого раствора бора в кремнии (путем кластеризации атомов бора) при уменьшении его растворимости вследствие уменьшения концентрации избыточных (“радиационных”) вакансий. При повышении температуры свыше 600 С растворимость бора снова увеличивается вследствие роста концентрации термодинамически равновесных вакансий.
При активации примеси фосфора наблюдается нарушение закономерности увеличения температуры отжига с увеличением дозы имплантации при дозах свыше 31014 см–2 (рис. 3.15). Это происходит в связи с аморфизацией имплантированного слоя кремния при Q > Qa и, соответственно, с изменением механизма отжига РД. При температурах 500…550 С происходит твёрдофазная эпитаксиальная кристаллизация аморфного слоя с соответствующим восстановлением нарушенной кристаллической решётки.
3.10. Диффузия примеси из имплантированного слоя

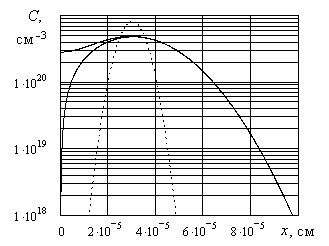

При постоянном коэффициенте диффузии (D = const) задача диффузии примеси из имплантированного слоя с начальным распределением, заданным гауссианом (рис. 3.16, кривая 1), имеет аналитическое решение в виде
.
З
нак
«+» между экспонентами соответствует
граничному условию отражающей границы
или отсутствию испарения на поверхности
при x
= 0:
(рис. 3.16, кривая 2).
Знак «–» между экспонентами соответст-вует
граничному условию поглоща-ющей границы
или испарению с очень высокой скоростью:
C(0,
t)
= 0 (рис. 3.16, кривая 3).
Реальная
диффузия из имплантированного слоя
ускорена по сравнению с диффузией в
ненару-шенном имплантацией материале
(переходная ускоренная диффузия).
Ускорение диффузии может быть описано
временной зависимостью коэффициента
диффузии D(t),
с коэффициентом ускорения (t),
который уменьшается со временем отжига:
D(t) = (t)D,
(t) = 1+ (0 – 1) exp(–t/),
где 0 – начальный коэффициент ускорения; – характеристическая постоянная времени, являющаяся функцией температуры,
= 0 exp (E/kT).
Причиной ускоренной диффузии являются избыточные (радиа-ционные) вакансии и СМА, образующиеся при отжиге радиационных дефектов, введенных имплантацией. Этот вывод подтверждается одина-ковыми значениями 0 и E для разных легирующих примесей (B, P, As, Sb) в кремнии (0 = 3.510–6 с, E =1.8 эВ).
