Подготовка к проведению измерений.

Перед началом измерений в электрических сетях напряжением выше 1000 В

следует:

-установить тип измерительного трансформатора напряжения (ТН) в

пункте контроля;

-номинальные напряжения первичной и вторичной обмоток ТН;

-схему соединений вторичных обмоток ТН;

-класс точности, наличие действующего о поверке или поверительного клейма;

-схему соединений нагрузок вторичных обмоток ТН;

-определить нагрузку вторичных цепей.

Перед началом измерений КЭ:

проверить температуру, влажность и давление (климатическое условия), а

также напряжение и частоту питания с тем, чтобы используемые средс тва измерений были размещены в таких климатических условиях и были обеспечены такие характеристики напряжения их питания, для которых в соответствии с технической документацией указанных средств измерений обеспечиваются нормы точности измерений;

установить средства измерений, заземлить их и подготовить к работе в соответ ствии с инструкциями по эксплуатации , включая прогрев прибора ,

корректировку, при необходимости, текущего времени и даты , введение необходимых уставок. В качестве соединительных проводов между прибором и исс ледуемой сетью следует использовать стандартные соединительные кабели, входящие в комплект прибора. Сечение и длина соединительных проводов должны быть выбраны из условия, что потеря напряжения в них не превышает 0,05 %;

принять меры для исключения влияния помех на измерительные цепи прибора;

подключить контролируемое напряжение. Определить соответствие маркировки фаз измеряемой трехфазной сети правильному чередованию фаз с помощью фазоуказателя или средства измерений КЭ. Следование фаз входных

сигналов должно совпадать с маркировкой соответствующих измерительных каналов напряжения прибора;

убедиться в работоспособности собранной схемы, проконтролировав текущее значения ПКЭ.

Выполнение измерений с помощью ана лизатора электропотребления,

контроля количества и качества электроэнергии «Сircutor» (Испания).

Приборные замеры показателей качества электрической энергии (мощнос-ти)

на предмет соответствия установленным нормативам.

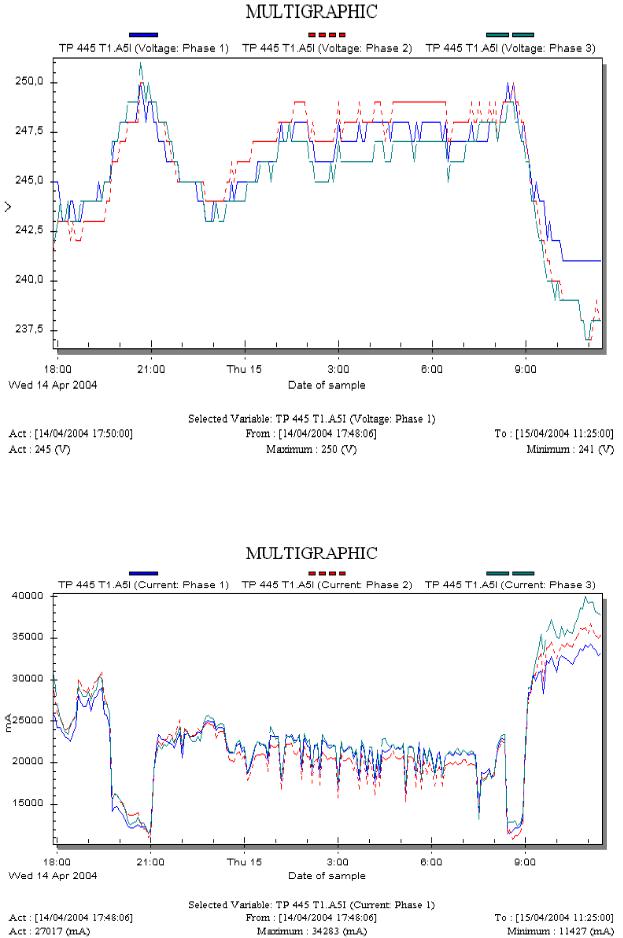

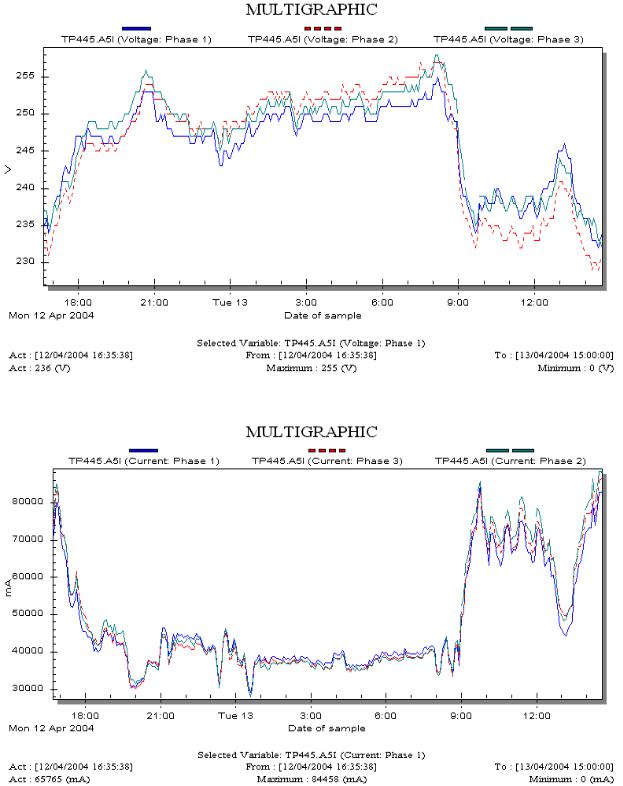

Рис.2.8 - График изменения напряжения на шинах 0,4 кВ ТСН-2.

Рис.2.9 - График изменения тока нагрузки на шинах 0,4 кВ ТСН 2.

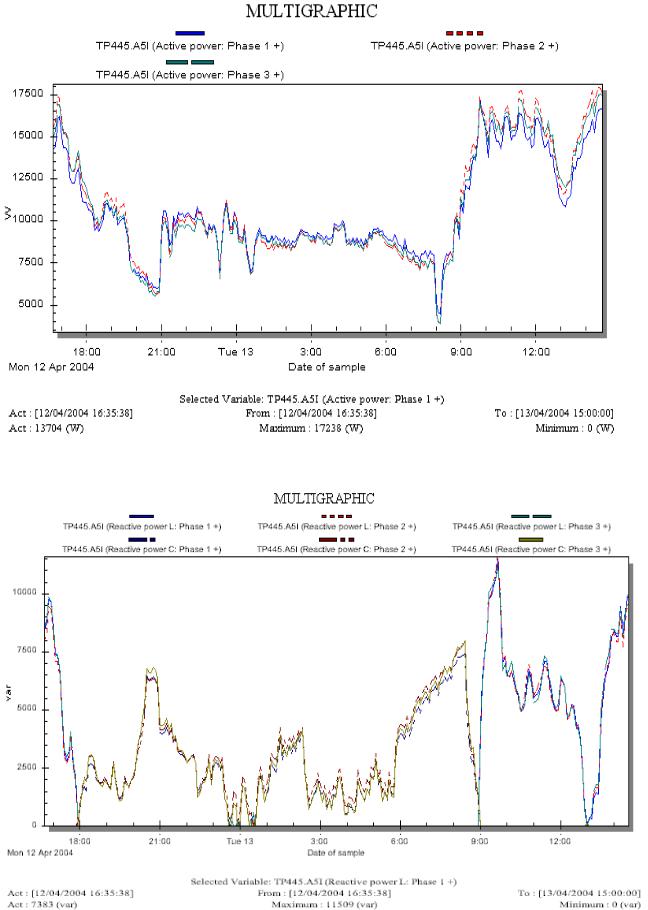

Рис.2.10 - График изменения активной мощности нагрузки 0.4кВ

Рис.2.11 - График изменения реактивной мощности нагрузки 0.4 кВ ТСН 2.

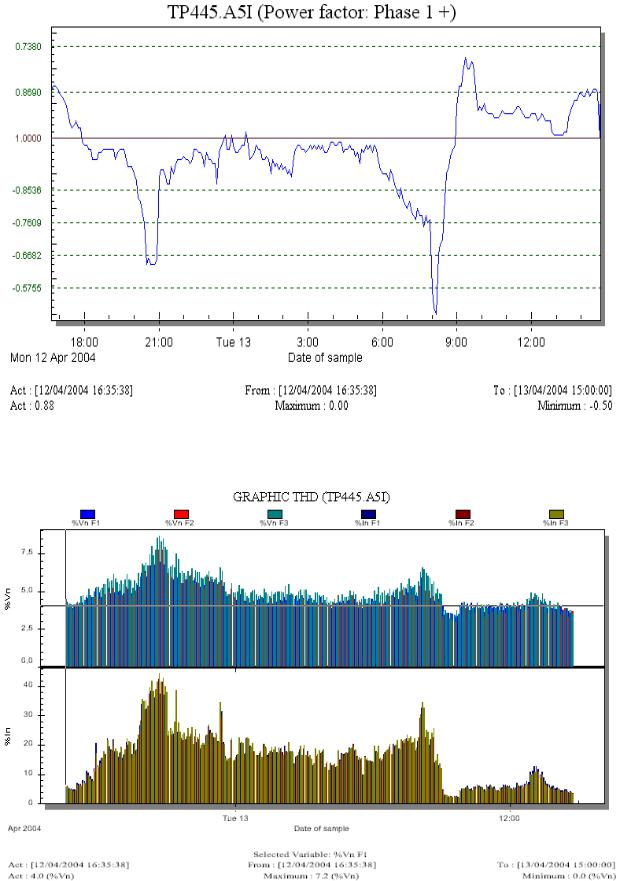

Рис.2.12 - График изменения коэффициента мощности нагрузки 0.4 кВ ТСН 2.

Рис.2.13 - График изменения коэффициента не синусоидальности напряжения на шинах 0.4кВ и тока нагрузки ТСН-2.

Рис.2.14 - Спектральный состав напряжения на шинах 0.4кВ и тока нагрузки ТСН-2 для времени, соответствующему наибольшему искажению.

Рис.2.15 - Форма кривых напряжения на шинах 0.4 кВ и тока нагрузки ТСН 2 для времени, соответствующего максимальному искажению.

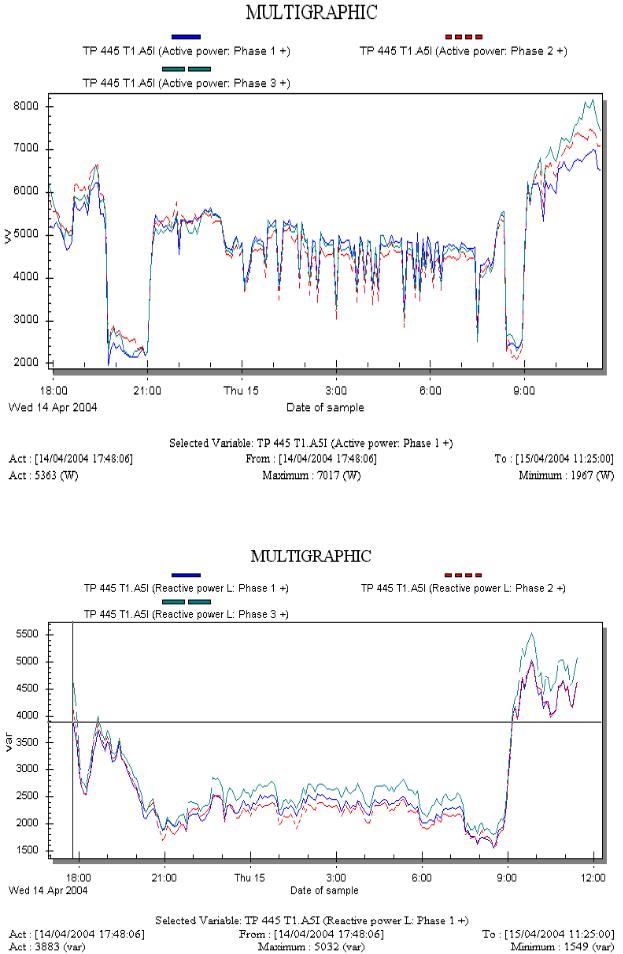

Рис.2.18 - График изменения активной мощности нагрузки 0.4кВ ТСН-1

Рис.2.19 - График изменения реактивной мощности нагрузки 0.4кВ ТСН-2

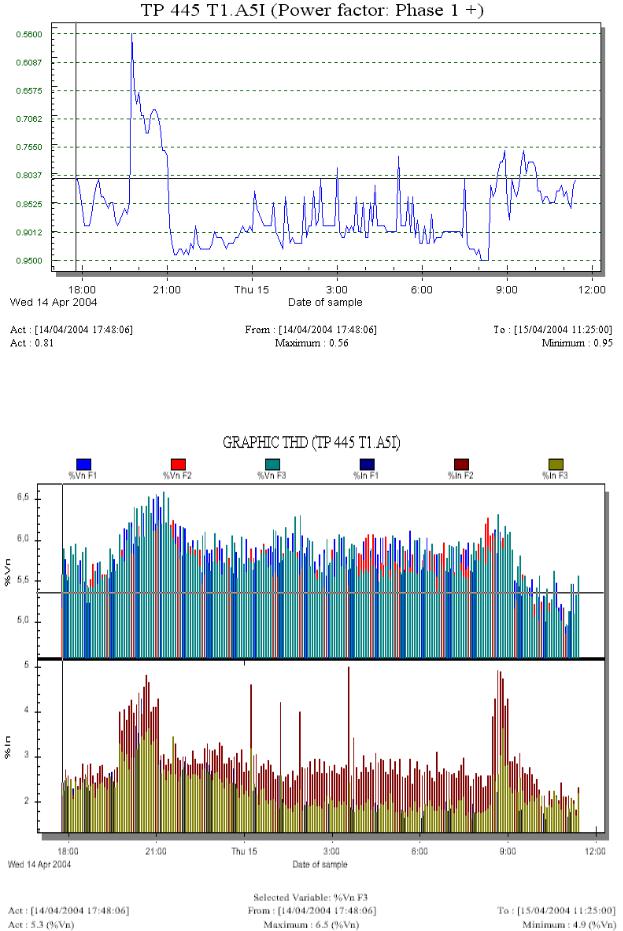

Рис.2.20 - График изменения коэффициента мощности нагрузки 0.4кВ ТСН 1.

Рис.2.21 - График изменения коэффициента несинусоидальности напряжения на шинах 0.4кВ и тока нагрузки ТСН-1.

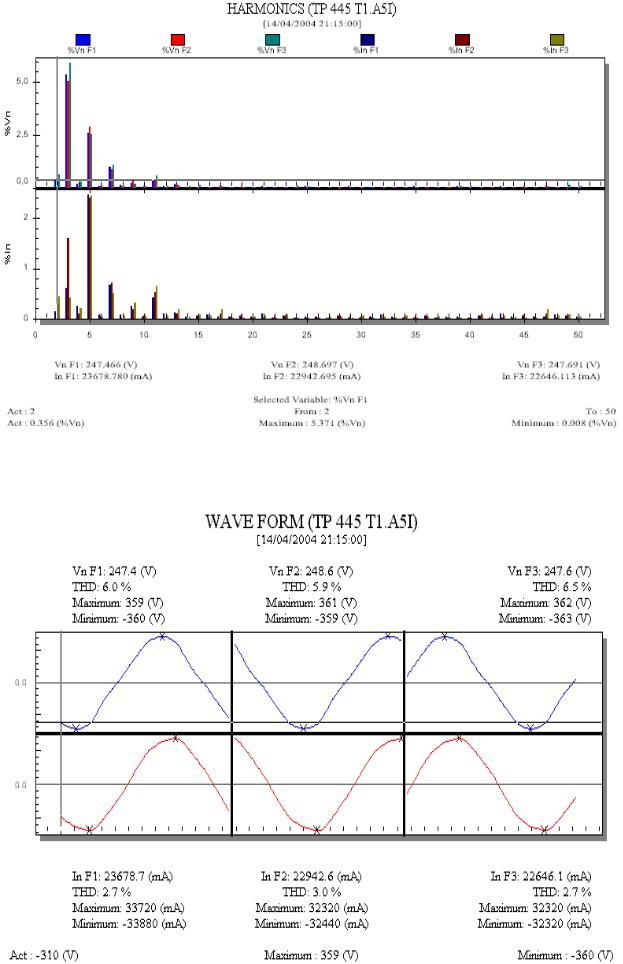

Рис.2.22 - Спектральный состав напряжения на шинах 0.4кВ и тока нагрузки ТСН 1 для времени, соответствующему наибольшему искажению.

Рис.2.23 - Форма кривых напряжения на шинах 0.4кВ и тока нагрузки ТСН 1 для времени, соответствующего максимальному искажению.

ГЛАВА 3. ТЕХНИКО-ЭКОНОМИЧЕСКОЕ ОБОСНОВАНИЕ РЕКОНСТРУКЦИИ ОРУ-220 кВ.

Целью данного раздела является технико-экономическое обоснование реконструкции распределительного устройства – 220 кВ подстанции -500

кВ «Томская».

Реконструкция позволит повысить наде жность электроснабжения потреби телей, сократить расходы на собственные нужды и затраты на ремонт.

Для этого выбирается коммутационный аппарат с лучшими техническими характеристиками и минимальной стоимости.

Для технико-экономического обоснования проведения реконструкции ОРУ-220 кВ проводятся необходимые расчеты:

1.Расчет затрат на оборудование и монтаж;

2.Расчет эффективности проделанной работы.

Для того, чтобы выполнить расчет затрат на реконструкцию ОРУ-220 кВ в срок при наименьших затратах средств, составляется план-график, в кото ром рассчитывается поэтапная трудоёмкость всех работ. После определения трудоёмкости всех этапов темы, назначается число участников ра боты по этапам.

При определении трудовых затрат применяется опытно-статистический метод, а именно вероятностный.

Экономический эффект может быть полу чен за счет увеличения показателей надежности и снижения затрат на проведение ремонтов коммутационных аппаратов.
