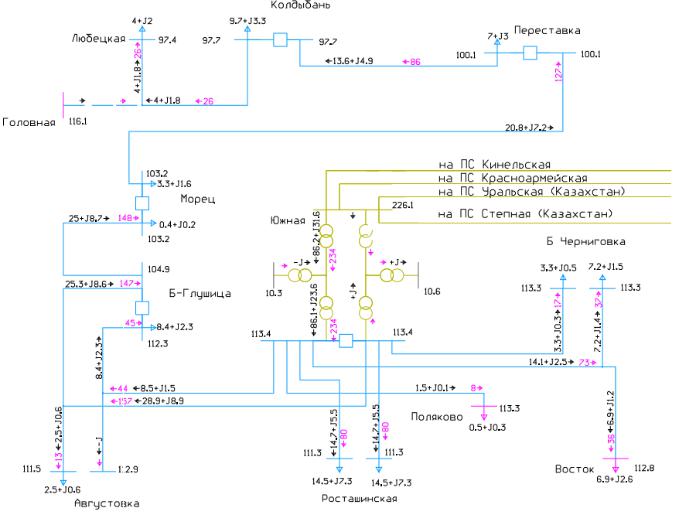

Рисунок 1.2 - Летний максимум рабочего дня 2020 г. с учётом существующей схемы электрических соединений.

Послеаварийный режим. Аварийное отключение АД2Т ПС 220 кВ Южная при плановом выводе в ремонт ВЛ 110 кВ

Колдыбань

11

Рисунок 1.3 - Летний максимум рабочего дня 2020 г. с учётом реконструкции ПС 220 кВ Южная. Послеаварийный режим. Аварийное отключение АД2Т ПС 220 кВ Южная при плановом выводе в ремонт ВЛ 110 кВ Колдыбань

12

1.2 Объемы реконструкции понизительной подстанции

Согласно объемам реконструкции планируется произвести следующие:

-Реконструкция ОРУ 220 кВ: замена электротехнического оборудования 220 кВ;

-Замена силового автотрансформатора АД-1Т типа АТДЦН-

63000/220/110/10 кВ на АТДЦН-125000/220/110/10 кВ.

Установка

вместо

разрядников

устройств

ограничения

перенапряжений типа ОПН.

1.3 Технические решения при реконструкции ОРУ-220 кВ ПС

220/110/10 кВ «Южная»

При рассмотрении вопроса реконструкции ОРУ - 220 кВ ПС 220 кВ «Южная» предлагается три варианта схемы электрических соединений ОРУ

220кВ:

1.ОРУ 220 кВ «Две рабочие системы шин с обходной СШ»;

2.КРУЭ по схеме «Одна рабочая секционированная выключателем

СШ»;

3.ОРУ 220 кВ «Две рабочие системы шин без обходной СШ».

В первом варианте, реконструируется существующее распределительное устройство открытого типа с заменой всех порталов ОРУ в том числе и ячейковых порталов, заменой существующего оборудования ОРУ на современное и сооружения трех новых ячеек 220 кВ для заходов ВЛ 220 кВ «Кинель – Уральская», присоединение отпайки ВЛ 220 кВ «КинельУральская» и присоединение автотрансформатора АД-1Т к существующей ОРУ 220 кВ ПС 220 кВ «Южная».

У данного варианта есть существенное преимущество:

12

-минимальное количество выключателей 220 кВ, что существенно снижает затраты капитальные и эксплуатационные затраты на реконструкцию и эксплуатацию ОРУ-220 кВ ПС 220 кВ «Южная»;

-существующая электрическая схема ОРУ 220 кВ «Две рабочие системы шин с обходной СШ» обеспечивает необходимые требования предъявляемые к системообразующим понизительным подстанциям 220 кВ;

-на время реконструкции автотрансформатора АД-1Т отсутствует необходимость в дополнительных оперативных схемных решений, при этом имеется возможность полное отключение отпайки ВЛ 220 кВ КинельУральская без последствий для потребителей.

Во втором варианте, предлагается строительство ЗРУ-220 кВ. Исходя из стесненности площадки ПС, предполагается строительство одноэтажного здания. Подключение ячеек 220 кВ к ВЛ и к автотрансформаторам осуществляется однофазными кабелями 220 кВ из сшитого полиэтилена. Данное решение дает возможность проведения работ в условиях действующей подстанции без отключения на длительное время ВЛ 220 кВ. Строительство здания КРУЭ 220 кВ можно осуществить без отключения ВЛ

220 кВ. Отключение ВЛ 220 кВ будет необходимо только на время подключения к ячейкам КРУЭ.

Однако, у данного варианта есть недостаток в качестве высоких капитальных затратах при строительстве с использованием элегазовых ячеек КРУЭ 220 кВ, что в современной экономической обстановке в России

(кризисные явления в комплексе с экономическими санкциями со стороны стран ЕС и США) является не рациональным и делает реализацию данного варианта не возможным. При этом на последнем заседании Правительства Самарской области было принято решение на снижение капитальных затрат на модернизацию системы внешнего электроснабжения г. Самары и подготовки к ЧМ по футболу в 2018 году на 3,2 млрд. рублей.

В третьем варианте, предлагается строительство нового распределительного устройства открытого типа по схеме по схеме – «Две

13

рабочие системы шин». Данная схем обладает высокой надежность, но при этом недостаток данного варианта, заключается в высоких капитальных затратах на строительство новой площадки под ОРУ-220 кВ и высоких затратах на высоковольтные элегазовые выключатели, так как по сравнению с первым вариантом количество выключателей 220 кВ будет в два раза больше.

При сравнении указанных вариантов предпочтение отдается варианту

1 – ОРУ 220 кВ по схеме – «Две рабочие системы шин с обходной шиной».

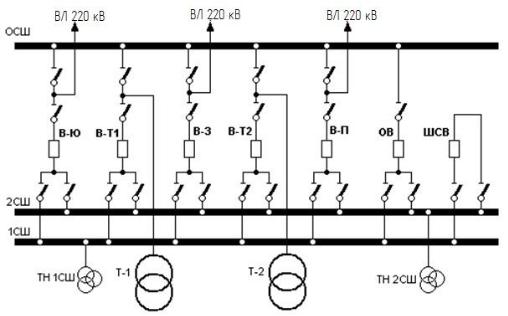

Рисунок 1.4 – Схема ОРУ 220 кВ после реконструкции ПС 220 кВ «Южная»

При проведении реконструкции ОРУ-220 кВ рекомендовать к использованию следующее оборудование:

выключатели – элегазовые с пружинным приводом;

трансформаторы тока – встроенные и элегазовые ТТ выносного

типа;

разъединители – горизонтально-поворотного типа с двигательными приводами для главных и заземляющих ножей;

трансформаторы напряжения – емкостного типа, антирезонансные;

ограничители перенапряжения нелинейные, со счетчиком срабатываний.

14

2 Выбор силовых трансформаторов

Мощность силовых трансформаторов определяется на основании годовых графиков нагрузки понизительной подстанции.

Суммарная максимальная нагрузка подстанции:

Smax = 139,7 МВА.

Следовательно, мощность одного трансформатора, МВА:

Sном.Т =0,7∙Smax ;

Sном.Т = 0,7∙139,7 = 97,76 МВА.

По вышеприведённым расчётам в соответствии с п.1.1 данной работы можно сделать вывод что, в связи с ожидаемым ростом электрических нагрузок ПС 220 кВ «Южная» установленный трансформатор АД-1Т АТДЦТН-63000/220/110/10 кВ на ПС 220 кВ «Южная» при аварийном отключение АД-2Т типа АТДЦТН-125000/220/110/10 кВ ПС 220 кВ

«Южная» при плановом выводе в ремонт ВЛ 110 кВ Колдыбань будет работать с недопустимой перегрузкой. В связи с этим примем к установке два трансформатора АТДЦТН-125000/220/110/10 кВ.

Таблица 2.1 – Паспортные параметры трансформатора АТДЦТН-125000/220













Каталожные данные









Тип

S































ном.Т .

Uном

обмоток,



Uк , %





Рк , кВт







Трансформато







Рх ,

Ix.х ,

МВА



кВ









ра





















кВт

%





































ВН

СН

НН

В-С

В-Н

С-Н

В-С

В-Н

С-Н









































АТДЦТН-

125

230

115

11

11



45



28

308

280

275

65

0.5



125000/220/100







































15

Находим приведенные потери мощности в стали трансформатора на Х.Х.:

Рх

Рх

Кип

Qх 65

0,05 625 96, 25 кВт,

где

Qх

Iхх %

Sном т / 100

0,5 125000 / 100

625квар

Кип = 0, 05 кВт / квар

Определим коэффициенты загрузки обмоток трансформатора высшего, среднего и низшего напряжений:



SВ



69.83



0.6

з.в

Sном.Т

125





















SС

51.2





0.41

з.с

Sном.Т



125





















SН

18.63



0.19

з.н

Sном.Т



125



















Определим расчетные параметры Uк. автотрансформаторов

U

U

U



0,5

(u к.ВН НН

u к.ВН СН

u к.СН НН )



1



(45

11

28)

14 % ,

к.в

2























0,5 (uк.ВН СН

uк.СН



uк.ВН НН )

1





(11

28

45)

6 0 ,

к.с

НН

2

































0,5

(u к.ВН НН

u к.СН



u к.ВН СН )



1

(45

28

11)

62 %

к.н

НН

2























Находим

приведенные

нагрузочные

потери

мощности

трансформатора:











Qкв

Uкв

Sном т / 100

14

125000 / 100

17500 квар



Qкс

Uкс

Sном т / 100

0 квар





Qкн

Uкн

Sном т / 100

62

125000 / 100

77500 квар



Рк.в

Рк.с

Рк.н 0,5

Рк.ВН-НН 0.5 280 160 кВт











16





Р’кв

Ркв



Кип

Qкв

160

0,05

17500

1035 кВт

Р’кс

Ркс



Кип

Qкс

160

0,05

0

160 кВт

Р’кн

Ркн



Кип

Qкн

160

0,05

77500

4035 кВт

РТ

Рх

2

Рк.в

2

Рк.с

2

Рк.н

984,2 кВт

з.в

з.с

з.н

Определяем экономическую нагрузку трансформаторов ПС :





Pх















Sэ.пс Sном.Т n (n 1)

125000 2 (2 1)

96.25

97717

кВА

Pк

315

















При загрузке трансформаторов на подстанции менее чем на 97,717 МВА один из трансформаторов следует отключить.

На основании расчетных графиков нагрузки определяются потери

электроэнергии в трансформаторах ПС



W и их стоимость И W:

W

n



P

T

1

K 2

P

T W



W

i



x







x

i

n i

з

к

i

k





















Расчетные данные по потерям электроэнергии в трансформаторах

составляют WК = 3680503

Стоимость годовых потерь электроэнергии в трансформаторе:

И э



Wпс

С э

(1686300

3680503 ) 1,09

5849815

руб.

где Сэ







2455

0,693 1,09





















Т М



6207.8





















Определяются приведенные затраты:





Зпр

ЕН К

И

ЕН К Ио

И э 0,15 15000000

1260000

5849815 9359815руб

17

где Ен 0,15 – номинальный коэффициент эффективности;

К=2 6300000 = 126000000 руб. – капитальные затраты на оборудование ПС;

Ежегодные эксплуатационные издержки И0= 10,5 млн.руб (для ПС

220 кВ Рсум = 0,084 ).

Принимаем к установки на ПС 220 кВ «Южная» автотрансформаторы трансформаторы мощностью 125 МВА каждый, так как при вводе новых потребителей у трансформатора АД-1Т мощностью 63 МВА при аварийном отключения АД-2Т ПС 220 кВ Южная при плановом выводе в ремонт ВЛ 110 кВ Колдыбань (ПС 220 кВ Головная – ПС 110 кВ Колдыбань) (при переводе питания 1,2 СШ 110 кВ на АД-1Т) происходит перегрузка АТ-1Т на 89 % (Iрасч=272 А, при нормальной круглосуточной нагрузке для ТНВ=+30˚С – 144 А). В таком случае, установка трехобмоточных силовых автотрансформаторов трансформаторов 125 МВА позволит обеспечить надёжное электроснабжение перспективных потребителей в 2020 г. без погашения нагрузки при выводе в ремонт или аварийном отключении одного трансформатора ПС 220 кВ Южная. В связи с этим к установке принимаем

2× АТДЦТН-125000/220/110/10.

18

3 Расчет токов короткого замыкания

При расчетах токов к.з. (ТКЗ) составляется электрическая схема и схема замещения, в которой параметры электрической схемы представлены в виде ЭДС и сопротивлений.

Схема замещения для расчетов ТКЗ ПС 220 кВ “Южная” представленная на рисунке 3.1. Она включает в себя: Самарскую энергосистему в максимальном и минимальном режиме ее работы, сопротивление силовых трансформаторов. Под максимальным режимом работы системы понимается питание подстанции по всем ВЛ – 220 кВ и под минимальным режимом, когда питание осуществляется только по нескольким линиям ВЛ – 220 кВ. Силовые автотрансформаторы трансформаторы на стороне 10 кВ работают раздельно.





Ec

SС=450 МВА



К1



220 кВ



xС=0,353







АТДЦТН125000/ 220



АТДЦТН125000/ 220

АТ1

АТ2

К2 110 кВ

Рисунок 3.1 - Расчетная схема для определения токов короткого замыкания
