18

сернистых соединений не более 3 %. Свойства добываемой продукции входят в допустимые пределы измерений. Замена

уже существующих АГЗУ не требуется.

3.На месторождении добывается продукция только из пластов карбона. Несовместимости продукции не наблюдается.

4.Трубопроводы изношены на 100%. Необходима замена их на новые гибкие полимерно-металлические

трубы.

5.Реагенты, которые используются это ингибиторы коррозии и деэмульгатор, а именно деэмульгатора для разрушения водонефтяных эмульсий - Реапон, ингибитор солеотложения «СНПХ–5312», ИТПС вполне устраивают и подходят к добываемой продукции. Деэмульгатор подается непосредственно на каждой АГЗУ, и на отдельных скважинах, из-за высокой вязкости добываемой продукции. 1.3 Анализ УПСВ «Кабановская»

На Кабановском месторождении установка предварительного сброса воды построена в 1973г.

-для сбора нефтегазоводяной эмульсии со скважин Кабановского месторождения;

-разгазирования добываемой жидкости;

-частичного сброса подтоварной воды;

-транспорта жидкости на УПН «Кабановская»;

-сбора попутного нефтяного газа.

Схема УСПВ приведена на рисунке 1.2.

Консорциум « Н е д р а »

Консорциум « Н е д р а »

19

На УПСВ «Кабановская» продукция от вышеперечисленных объектов поступает в нефтегазовые сепараторы С-1/1,

С-1/2 типа НГС, сепаратор нефтегазовый С-2, ёмкость подтоварной воды С-3, БУОН, где происходит частичное разгазирование нефти. Частично разгазированная и обезвоженная нефть откачивается насосами Н-1,2,3 в нефтепровод УПСВ « Кабановская» - УПН «Кабановская Газ, который выделился в емкостях С-1/1, С-1/2, С-2, ГС направляется в газопровод на УПН «Кабановская», частично сбрасывается на факел и сжигается, отделившаяся сточная вода закачивается в пласт.

Средняя обводнённость поступающей продукции81%.

Среднеостаточная обводнённость откачиваемой продукции до 10%.

Объём откачиваемой продукции – 190-210 м3/сут.

На УПСВ «Кабановская» в качестве сырья поступает нефтегазоводяная эмульсия. В процессе обработки сырья получают частично разгазированную жидкость, подтоварную воду и попутный нефтяной газ. При повышении давления в нефтепроводе предусмотрена подача химического реагента (деэмульгатора). Деэмульгатор подается в нефтесборный трубопровод. Для защиты трубопроводов от коррозии предусмотрена подача ингибитора коррозии.

Характеристика применяемых реагентов приведена в таблице 1.8

Таблица 1.8

Характеристика применяемых реагентов



Наименование сырья,





Область

материалов,

Показатели качества,

Норма по ГОСТ,

применения

реагентов,

обязательные для

изготовляемой

п/п

ОСТ, ТУ

изготовляемой

проверки

продукции







продукции







Консорциум « Н е д р а »

20



ИНГИБИТОР

ПЛОТНОСТЬ ПРИ 200С,

ГОСТ 3900-85





КГ/М3





КОРРОЗИИ



ЗАЩИТА ОТ

1

МАССОВАЯ ДОЛЯ



КОРЕКСИТ SXT



КОРРОЗИИ



АКТИВНОГО

ГОСТ 27025



1003





ВЕЩЕСТВА, % МАСС

















ПЛОТНОСТЬ ПРИ 200С,

ГОСТ 3900-85







КГ/М3













ИНГИБИТОР





ЗАЩИТА ОТ

2

КОРРОЗИИ

МАССОВАЯ ДОЛЯ





КОРРОЗИИ



СОНКОР9920

АКТИВНОГО





ГОСТ 27025







ВЕЩЕСТВА, % МАСС

























массовая доля активного



ДЕЭМУЛЬГА





вещества, % масс.







ТУ 2226-001-

ТОР ДЛЯ

3

ДИН -12

вязкость кинематическая

34743072-98

ПОДГОТОВК





Температура вспышки,







И НЕФТИ





застывания















массовая доля активного



ДЕЭМУЛЬГА





вещества, % масс.

ТУ 2458-008-





ТОР ДЛЯ

4

LML -4312

вязкость кинематическая

12966446-2001

ПОДГОТОВК





Температура вспышки,









И НЕФТИ





застывания















массовая доля активного



ДЕЭМУЛЬГА





вещества, % масс.







ТУ 2226-001-

ТОР ДЛЯ

5

ДИН -4

вязкость кинематическая

34743072-98

ПОДГОТОВК











Температура вспышки,







И НЕФТИ





застывания











Описание технологического процесса и технологической схемы УПСВ «Кабановская».

Консорциум « Н е д р а »

21

Водонефтегазовая эмульсия по нефтесборным трубопроводам поступает на УПСВ «Кабановская» через задвижку

1 (продукция скважин с АГЗУ-17), эл.задвижки 2, 25 (продукция скважин с АГЗУ-21) и направляется через задвижки

4,5 в сепараторы 1-ой ступени (смотри схему) С-1/1,С-1/2 объемом 12,5м3 каждый. Давление в С-1/1, С-1/2 0,2-

0,23МПа, температура жидкости – 9-18градусов. С целью защиты сепарационных емкостей С-1/1, С-1/2 от разрушения при аварийном повышении давления на емкостях установлены предохранительные клапана ППК.

Газ после первой ступени сепарации С-1/1, С-1/2 через задвижки №10,12 и 21,23,26 и эл.задвижки 11,22 поступает в газовый сепаратор ГС, откуда после осушки через задвижку № 29,31,33,34 направляется через счетчик на УПН «Кабановская». Давление в ГС 0,22-0,25МПа. Отделившаяся после осушки газа жидкость через задвижку № 27 поступает в трубопровод от С-1/1, С-1/2. В газопровод после ГС предусмотрена подача метанола во избежание образования гидратов.

Разгазированная и обработанная деэмульгатором жидкость поступает через задвижки № 6,8,16,18,20 и эл.задижки 7,17 через счётчик в ёмкость БУОН V-100м3 , где происходит частичное отделение воды от нефти и сброс подтоварной воды при давлении 0,03-0,1МПа. При достижении уровня в БУОНе 2,0м уровнемер «ГАММА» подаёт сигнал на электрозадвижку, которая открывается и подтоварная вода поступает в С-3. При достижении уровня 1,6м электрозадвижка закрывается. С целью защиты БУОНа от разрушения при аварийном повышении давления на ёмкости установлен предохранительный клапан ППК. Жидкость с ППК в случае повышения давления сбрасывается в дренажную ёмкость ДЕ объёмом 7,7 м3. При замене счётчика поток жидкости можно направить через задвижку № 37.

Отделившаяся в БУОНе подтоварная вода через задвижки № 38,40 и через электрозадвижку № 39 поступает в ёмкость С-3 V-100м3 . Уровень в С-3 контролируется уровнемером «Гамма». Давление в С-3 0,03-0,07 МПа,

Консорциум « Н е д р а »

22

температура жидкости – 9-18градусов. С целью защиты С-3 от разрушения при аварийном повышении давления на ёмкости установлен предохранительный клапан ППК. Отстоявшаяся подтоварная вода через задвижки № 44,64,65,67 подаётся через фильтр на приём шурфов № 1, 2, 3 и далее через задвижки № 63,66,68 проходя через счётчик по которому ведётся учёт закачиваемой воды, закачивается в пласт.

Для защиты водоводов от коррозии в пластовую воду подаётся ингибитор-коррозии через задвижку от БР - 1.

Рекомендуемый расход – 15 г/м3. Для контроля скорости коррозии на трубопроводе для сброса пластовой воды установлен образец свидетель для контроля скорости коррозии. Содержание нефтепродуктов в пластовой воде не должно превышать 50 мг/дм3. Содержание нефтепродуктов в сточной воде определяется через каждые 12 часов путём отбора проб из пробоотборного крана расположенного на приёме шурфов.

Частично обезвоженная нефть с БУОНа через задвижку № 49 поступает в С-2 объёмом 100 м3 . Давление в С-2 0,03-

0,07МПа, температура жидкости – 9-18градусов. С целью защиты С-2 от разрушения при аварийном повышении давления на ёмкости установлен предохранительный клапан ППК. Уровень нефти контролируется уровнемером «ГАММА». При достижении уровня жидкости в сепарационной емкости 1,4м автоматически включается основной насос Н-1; 1,7м - автоматически запускается резервный насос Н-3; 1,8м - автоматически запускается резервный насос Н-2.

Если уровень жидкости поднимается выше 2,1м подаётся сигнал на диспетчерский пульт о превышении уровня жидкости в сепарационной емкости. При достижении уровня жидкости 1,5м происходит автоматическая остановка насосов. Отделившийся газ после С-2 через задвижки № 47,46,73 поступает на факел. При замене счетчика газ направляется через задвижку № 48 Далее частично обезвоженная нефть через задвижку № 50 поступает через задвижки № 51,53,55 на приём насосов Н-1,2,3 откачивается через задвижки № 52,54,56 на узел учёта, проходит через счётчик,

Консорциум « Н е д р а »

23

через задвижки № 58, 59 откачивается в нефтепровод на УПН «Кабановская». При замене счётчика поток жидкости можно направить через задвижку № 57. Для определения процента обводнённости откачиваемой нефти на УПН «Кабановская» на выходе с С-2 предусмотрен пробоотборный кран. Обводнённость нефти не должна превышать 20%.

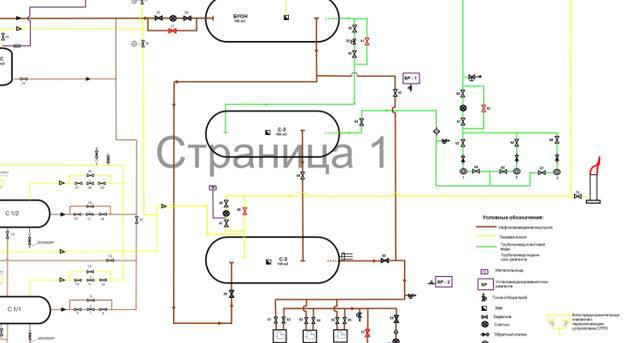

Обводнённость нефти определяется через каждые 12 часов, путём отбора проб. Схема УПСВ «Кабановская»

Рис.1.2

Консорциум « Н е д р а »

Консорциум « Н е д р а »

24

Выводы по УПСВ.

1.Продукцией УПСВ является нефть в остаточной обводненностью до 20%. Что не является хорошим результатом, необходимо обезвоживать до 2-3%.

2.Газ частично на собственные нужды, остатки перекачиваются на газовый завод. Утилизация 95%.

3.Отделенная вода в ППД.

1.4 Анализ УПН Кабановская

Кабановского установка по подготовке нефти (УПН) построена в 1959г. В 1971 году была выполнена реконструкция установки.

В 1982 году по чертежам института «Гипровостокнефть» была выполнена реконструкция концевой ступени сепарации – строительство аппаратов совместной подготовки нефти и воды (АСПН и В) и блока замерно-

сепарационного (2УПС – 02 – 00000).

В1984 году была выполнена реконструкция - капитальный ремонт отстойников ступени обезвоживания Кабановского участка, с установкой отстойников типа ОГ – 200 (2шт.), монтаж ступени предварительного сброса воды с отстойниками Е-6/1,2 и отстойник обезвоживания О-1.

В2006 году была выполнена реконструкция - установка путевых подогревателей ПП-1,6 № 1, 2, реконструкция ступени сепарации, введён в работу сырьевой РВС-1000 № 1/1 (12).

Установка предназначена для обработки высокообводненной нефтяной эмульсии с месторождений Кабановского,

Ново-Михайловского, и Завьяловского и обезвоженной нефти Карповской УПН с получением товарной обессоленной

Консорциум « Н е д р а »

25

нефти, отвечающей требованиям ГОСТ Р51858-2002, конкретная группа качества предусматривается планом производства. Общий объем товарной продукции 1000 – 1300 т/сут (при проектной мощности – 2740 т/сут).

Объем обводненной нефтяной эмульсии – 4500 т/сут при обводненности до 90%. Объем обезвоженной нефти с Карповской УПН поступающей на обессоливание – до 800 т/сут при обводненности 1 – 5%. На установке можно условно выделить следующие основные технологические блоки (ступени).

Блок концевой сепарации нефти.

Блок предварительного сброса пластовой воды.

Блок сырьевых насосов.

Блок путевых подогревателей ПП-1,6

Блок обезвоживания и обессоливания нефти.

Блок обезвоживания ловушечной нефти.

Узел управления задвижками У – 1,2 с товарными резервуарами и ёмкостями, блок насосной откачки товарной нефти с ОУУН.

Блок водоподготовки и реагентного хозяйства.

Блок слива нефти.

Ловушечное хозяйство.

Технологическая схема установки подготовки нефти представлена на рис. 1.4.
