Ибряевского месторождения

29

Краткая характеристика основных химических реагентов,

применяемых на УПСВ ДНС-3

На Ибряевской ДНС для осуществления технологического процесса подготовки нефти используются химические реагенты - деэмульгаторы.

В зависимости от состава активного компонента деэмульгаторы подразделяются на ионогенные, неионогенные и высокомолекулярные ПАВ.

Деэмульгаторы условно подразделяются на водорастворимые и нефтерастворимые в зависимости от типа растворителя и растворимости в водной или нефтяной фазе.

В связи с тем, что химические реагенты - деэмульгаторы содержат вредные для здоровья людей вещества, при

работе с ними требуются особые меры предосторожности, которые приводятся в инструкции по применению каждого реагента -деэмульгатора.

Консорциум « Н е д р а »

30

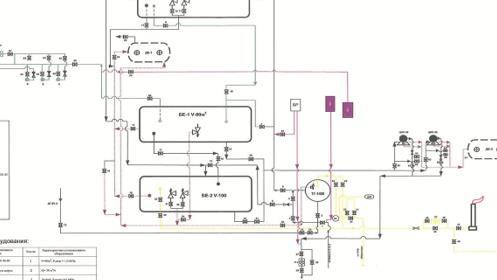

Описание технологического процесса и технологической схемы ДНС-3

Водонефтегазовая эмульсия с АГЗУ №3,4,10,11,12,15 через задвижки №1,2 по нефтесборным трубопроводам поступает на ДНС-3 через вертикальный нефтегазосепаратор ТГ-1400, где происходит разгазирование жидкости. После обработки деэмульгатором эмульсия, проходя через задвижки №5,8, направляется в отстойник предварительного сброса воды О-1 объемом 100 м3. Под воздействием деэмульгатора в О-1 происходит разделение эмульсии на нефть и воду. Рекомендуемый расход деэмульгатора 30 г/т. Давление в О-1 0,05-0,1 МПа, температура жидкости 5 - 18 0С. Частично обезвоженная нефть через задвижки №11,12 поступает в буферную емкость БЕ-2 объемом 100м3, откуда нефть поступает, проходя задвижки №22,21,49,50, на прием насосов ЦНС-38-220 №1,2 или через задвижку №30 на прием поршневого насоса 9МГР №3 и далее через задвижки №53,56,27,(31,28) узел учета нефти (счетчик F-1) и счетчик газа, задвижки №47,48 сжигается на факеле. Скопившийся в ОГ конденсат сливается в дренажную емкость. На линии транспорта газа на УПСВ «Ибряевская» установлена метанольница, для предотвращения образования гидратных пробок в газопроводе.

Консорциум « Н е д р а »

31

Таблица 1.10

Краткая характеристика химических реагентов, применяемых на УПСВ ДНС-3

Консорциум « Н е д р а »

32

Газ, выделившийся в трапе, проходит через задвижку №34, отсекатель газа ОГ (где собирается конденсат) и задвижку №33 газ транспортируется по газопроводу на УПСВ «Ибряевская». Газ, который выделился в буферной емкости БЕ-2, проходя через задвижки №40,39, огневой преградитель ОП-100, Выделившиеся в О-1 пластовая вода, поступает через задвижки №9,10 в буферную емкость БЕ-1, где улавливается пленочная нефть (необходимо производить продавку с БЕ-1 уловленной нефти 1раз в двое суток). Очищенная пластовая вода с содержанием нефтепродуктов не более 30 мг/дм3 с БЕ-1 поступает на прием шурфов № 1,2,3 через задвижки №58,59,60,62,64 для дальнейшей закачки в систему ППД. Для защиты водоводов от коррозии в пластовую воду через задвижку № 24 подается ингибитор коррозии рекомендуемый расход -22г/т.

Давление в БЕ-1 0,02-0,05 МПа. С целью защиты емкостей О-1, БЕ-1 и БЕ-2 от разрушения при аварийном повышении давления на емкостях установлены предохранительные клапаны СППК. Жидкость с СППК О-1

сбрасывается в дренажную емкость Е-1 через задвижки №70,71, с СППК БЕ-2 через задвижки №41,42,16,26, с СППК ТГ-1400 через задвижки №43,16,26.

Уровень в дренажной емкости Е-1 контролируется по прибором «Гамма-8», при достижении предельного уровня жидкость откачивается через задвижку №25 с помощью передвижного насосного агрегата в автоцистерну.

Сброс утечек с сальников насосов ЦНС-38-220 осуществляется в заглубленную емкость Е-2 через задвижку №57, откуда жидкость откачивается с помощью передвижного насосного агрегата в автоцистерну.

Консорциум « Н е д р а »

33

Выводы по ДНС-3 с УПСВ

1.На ДНС-3 с УПСВ осуществляется сепарация первой ступени, и частичное обезвоживание нефти, до 30%.

2.Газ транспортируется на УППСВ «Ибряевская»

3.Вода пройдя очистку подается на прием шурфов и закачивается в систему ППД.

1.4Описание установки предварительной подготовки нефти на УПСВ «Ибряевская»

Общая характеристика объекта На Ибряевском месторождении установка предварительного сброса пластовой воды построена в 1996г. по проекту

института «Гипровостокнефть» и предназначена для сбора нефтегазоводяной эмульсии со скважин АГЗУ №1,5,6 и предварительно обезвоженной жидкости УПСВ ДНС-3 Ибряевского месторождения ЦДНГ-2 и сброса пластовой воды. Нефть обезвоженная до 5% транспортируется на УПСВ «Графская». Пластовая вода 5 шурфами и насосами ЦНС №1,2,3 закачивается в скважины системы ППД Ибряевского месторождения.

На УПСВ « Ибряевская» продукция от вышеперечисленных объектов поступает в сепарационные емкости (С-1, С-

2), блок унифицированный обезвоживания нефти (О-1/1,2), где происходит частичное дегазирование и обезвоживание нефти. Частично дегазированная и обезвоженная нефть поступает в буферные емкости (О-3/1,2,3) и откачивается насосами (ЦНС-1,2) в нефтепровод ДНС-1 - УПСВ «Графская». Газ, который выделился в емкостях (С-1, С-2, О-

3/1,2,3), сбрасывается на факел для последующего сжигания. Газ с осушителя (С- 4), частично поступающего с УПСВ ДНС-3, направляется в путевой подогреватель ПП-1,6 №1,2 и котельную «Витермо-2,5».

Схема УПСВ Ибряевская представлена на рисунке 1.5. Объем перекачиваемой жидкости 44004700м3/сут.

Консорциум « Н е д р а »

34

Настоящий технологический регламент разработан для установки предварительного сброса пластовой воды

(УПСПВ) Ибряевского месторождения.

Основное оборудование УПСПВ:

•Сепаратор нефти 1 ступени – (С-1), V=50 м3 - 1шт. (сущ.);

•Сепаратор нефти 2 ступени (С-2), V=25 м3 – 1шт.;

•Аппарат совместной подготовки нефти и воды (О-1/1), V=200 м3 1шт. (реконструирован на базе ОБНА-200);

•Блок унифицированный обезвоживания нефти БУОН-100/1,0 (О-1/2), V=100 м3 – 1шт.;

•Осушитель (С-4), D=600 мм – 1шт.;

•Сепаратор – каплеуловитель (С-5);

•Путевой подогреватель (ПП-1,6), 2шт.;

•Емкость дренажная (Е-1), V=16 м3 – 1шт.;

•Емкость дренажная (Е-2), V=16 м3 – 1шт.;

•(Е-1 и Е-2 соединены трубопроводом)

•Емкость дренажная (Е-3), V=16 м3 - 1шт.;

•Емкость дренажная (Е-5), V=16 м3 – 1шт.;

•Емкости для химреагентов и ингибиторов (Е-4, Е-6), V=16 м3;

•Блок дозирования ингибитора коррозии (БР-10) – 1шт.;

•Блок дозирования химреагента (БР-2,5) – 1шт.;

Консорциум « Н е д р а »

35

•Факельное хозяйство – 1шт.;

•Напорный отстойник (О-2/1, О-2/2), V=80 м3 – 2шт.;

•Буферные емкости (О-3/1, О-3/2), V=100м3 – 2шт.,

•(О-3/3), V=80 м3 – 1шт.;

•Резервуар – дегазатор (РВС-2000), V=2000 м3 – 1шт.;

•Насос водяной УЭЦН – 5шт.;

•Насос водяной ЦНС – 60/330 -1шт., ЦНС – 105/441 – 1шт.,

•ЦНС – 105/294 – 1шт;

•Насос нефтяной ЦНС - 60/330 - 2шт.;

Кроме того, организованы узлы учета газа, нефти и воды.

Характеристика исходного сырья, реагентов На УПСВ поступает продукция пластов Т1, Б2 Ибряевского месторождения.

Температура поступающего сырья порядка 5-8 0С, обводненность около 75-85 % массовых.

Консорциум « Н е д р а »

36

Технологическая схема УПСВ Ибряевская

Консорциум « Н е д р а »

37

На УПСВ «Ибряевская» поступает продукция добывающих скважин Ибряевского месторождения и ДНС-3

Ибряевского месторождения. Общий объем поступающей жидкости на УПСВ - 4700 м3/сутки.

Таблица 1.12

Физико-химические свойства попутного нефтяного газа
