Введение

Нефтепереработка – очень капиталоемкая отрасль, поэтому ошибки при проектировании объектов трудно исправляемы. Одной из важнейших проблем, которую приходится решать в настоящее время руководству многих нефтеперерабатывающих предприятий, является изношенность основных фондов.

Оборудование, которым оснащено большинство российских предприятий, продолжает стареть и морально, и

физически. Переоборудование предприятий, и внедрение новых передовых технологий пока возможно только за счет импортной техники или за счет разработки и внедрения оборудования, используя инженерный потенциал собственного инженерного состава.

Важно заметить, что наблюдается рост инвестиций в основной капитал во всех отраслях промышленности, в том числе в нефтеперерабатывающей и нефтехимической. Можно сделать вывод, что ведущие российские предприятия всячески стремятся укрепить свои основные фонды, упрочнить финансовое положение в будущем, путем модернизации производства и внедрения прогрессивных технологий. Но при внедрении новых технологий и модернизации производства, техническое руководство сталкивается с проблемой как выбора качественного и экономичного нового оборудования, так и достаточно эффективного ремонта действующего оборудования.

Если провести сравнительный анализ продукции известных российских производителей нефтеперерабатывающего оборудования, то о конкурентоспособности их продукции по сравнению с западными аналогами можно говорить только в части цены приобретения. Но в данный момент основными факторами в выборе оборудования является не только

Консорциум « Н е д р а »

2

цена, а обеспечение оптимальных и стабильных показателей надежности, экономичности, длительности ресурса,

простоты в ремонте, удобств технического обслуживания, возможности получения необходимых качественных запасных частей.

В настоящее время все больше внимания требуют вопросы безопасности работающих людей и экологической безопасности производства. Поскольку отечественные производители нефтеперерабатывающего оборудования пока не в состоянии удовлетворить потребности наших предприятий, актуальным становится вопрос поддержания и повышения технического уровня оборудования.

Исходя из этого, для нормальной и перспективной работы данного предприятия, необходимо производить совершенствование технологического процесса за счет уже имеющегося, но бездействующего оборудования. 1.

ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ

1.1. Анализ системы сбора продукции скважин.

Загорское месторождение нефти в тектоническом плане оно располагается на южном погружении Бузулукской впадины близ границы с Восточно-Оренбургским сводовым поднятием. Определяющую роль в тектоническом строении и нефтегазоносности сыграл Акъярский региональный разлом, входящий в единую систему разломов субширотного направления, простирающуюся от западных границ области до Восточно-Оренбургского сводового поднятия.

Месторождение находится в Загорско-Лебяжинской зоне нефтегазонакопления и является многопластовым.

Зайкинское месторождение расположено на центральной части Оренбургской области.

Консорциум « Н е д р а »

Макет космического корабля «Восток-1» в павильоне «Космос» на ВДНХ. За ним — цитата К. Э. Циолковского:

«Сначала неизбежно идут: мысль, фантазия, сказка. За ними шествует научный расчёт. И уже в конце концов исполнение венчает мысль»

Консорциум « Н е д р а »

3

Промышленная нефтеносность связана с отложениями афонинского (пласты ДV-2 и ДV-1), воробьевского (пласт ДIV), ардатовского (пласт Д111) и пашийского (пласт Д1) горизонтов, а также франского (пласты Дфр1, Дфр2 и Дфр3)

яруса. В целом по месторождению запасы утверждены в количестве: категории А+В+С1 – 8407 тыс. т., категории С2 – 1050 тыс. т. [4]. Основная часть запасов месторождения связана с терригенным пластом Д1 пашийского горизонта.

В территориальном плане месторождение расположено на территоррии Новосергиевского района Оренбургской области. Ближайшими разрабатываемыми месторождениями являются: Лебяжинское, Лапасское.

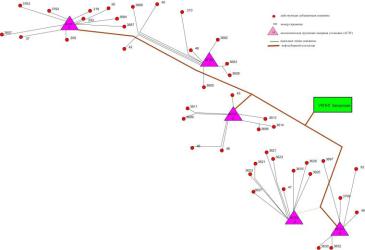

Схема сбора продукции представлена на рисунке 1.1.

На Загорском месторождении предусмотрен внутрипромысловый сбор продукции скважин по напорной герметизированной системе, которая Схема сбора продукции скважин.

Рис.1.1

Консорциум « Н е д р а »

4

включает выкидные линии, гребенки скважин, нефтесборные трубопроводы. Сбор продукции скважин осуществляется по лучевой системе до пункта сбора.

Продукция скважин Загорского месторождения по выкидным трубопроводам диаметром от 89 до 114 мм поступает АГЗУ № 1, 2, 4, 5, 6 Загорского месторождения, далее по нефтегазосборным коллекторам диаметром от 108 до 219 мм поступает на УКПНГ Загорская.

После подготовки на УКНПГ «Загорская», на выходе с утановки нефть первой группы качества. Выделившийся нефтяной газ направляется в газоосушитель и затем в магистральный газопровод.

Система контроля технологического процесса сбора и транспорта нефти Зайкинского месторождения обеспечивает:

-местный контроль и измерение текущего давления на устье скважин с помощью технических манометров;

-местный контроль и сигнализацию аварийных параметров нефтегазосборных коллекторов от ГР до узла приема на УПНГ с выводом на диспетчерский пульт;

-местный контроль качества продукции методом отбора проб через пробоотборные устройства на устье скважин с последующей обработкой их в лаборатории.

Технологический режим работы действующих нефтяных скважин Зайкинского месторождения представлен в таблице 1.1

Сведения о фонде трубопроводов Загорского месторождения приведены в таблице 1.2

Консорциум « Н е д р а »

5

Таблица 1.1

Технологический режим работы действующих нефтяных скважин

Консорциум « Н е д р а »

6

Таблица 1.2

Сведения о фонде трубопроводов Зайкинского месторождения

Консорциум « Н е д р а »

7

Консорциум « Н е д р а »

8

Продолжение таблицы 1.2

Свойства пластовой нефти и воды, компонентный состав нефтяного газа, разгазированной и пластовой нефти,

физико-химические свойства и фракционный состав разгазированной нефти представлены в таблицах 1.3-1.6.

Консорциум « Н е д р а »

9

Таблица 1.3
