2.11.Потенциометрические датчики

В таких датчиках используется потенциометрический преобразователь перемещений. Эта конструкция является унифицированной: при переходе от одного диапазона измерений к другому так выбирается толщина мембраны, что её максимальный прогиб не изменяется.

Рис. 8. Потенциометрический датчик давления

1 – потенциометр; 2 – щетка; 3 – вилка; 4 – щеткодержатель; 5 – ось поводка;

6 – поводок; 7 – возвратная пружина; 8 – качалка; 9 – шток; 10, 13 – основания;

11 – мембрана; 12 – штуцер.

Измеряемое давление посредством мембраны преобразуется в перемещение её жесткого центра. Оно в свою очередь с помощью кинематической передачи вызывает перемещение щетки потенциометра и соответственно изменяется сопротивление.

Потенциометр как преобразователь деформации в электрическое сопротивление включается в мостовую схему или в схему потенциометрической дистанционной передачи. В измерительных схемах осуществляется компенсация температурной погрешности.

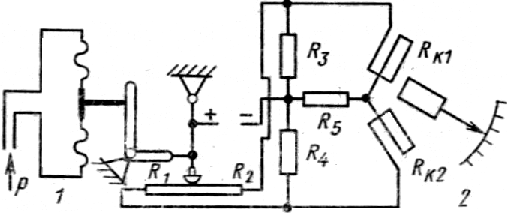

Рис. 9. Принципиальная схема манометра с потенциометрическим

преобразователем

Сигнал деформации мембраны используется для перемещения движка потенциометра. Потенциометр R1 R2 образует два плеча моста, а два другие плеча составлены из резисторов R3 и R4. В качестве указателя в манометре применяется логометр с неподвижными рамками и подвижным магнитом.

Недостатком потенциометрических датчиков является наличие скользящего контакта, снижающего надежность прибора. А также наличие межвитковой погрешности, вызванной контактом щетки и потенциометра. Максимальные погрешности этих датчиков не превышают ± 4 % .

2.12.Структурные и математические модели датчиков давления.

В зависимости от способа измерения силы, развиваемой упругим элементом, различают два типа манометров: с прямым преобразованием силы в электрический сигнал и с силовой компенсацией (с уравновешиванием). Структурные схемы обоих типов манометров дают представление о математической модели приборов, т.е. отображают функцию преобразования.

Электромеханический манометр с прямым преобразованием силы в электрический сигнал состоит из датчика и электрической дистанционной передачи. Здесь все звенья соединяются последовательно. В качестве примера рассмотрим схему преобразования потенциометрического датчика (рис. 8) и составим эквивалентную ей структурную схему.

Рис. 10. Структурная схема пряиого преобразования.

В первом звене измеряемое давление преобразуется в силу воздействующую на мембрану. Передаточная функция (ПФ) этого звена может быть аппроксимирована инерциальным звеном:

,

где S₁ – чувствительность и T₁ – постоянная времени.

Второе звено, преобразующее силу в деформацию мембраны, может быть описано ПФ колебательного звена:

,

где ω₂ – собственная частота, определяемая жесткостью мембраны и её массой.

Передаточное звено, преобразующее деформацию мембраны в перемещение щетки потенциометра, характеризуется чувствительностью:

Четвертое звено, преобразующее перемещение щетки потенциометра в изменение сопротивления, также безынерционно: .Аналогично для преобразователя изменения сопротивления в изменение напряжения:

Если пренебречь индуктивностью катушек логометра, то можно получить для преобразователя ΔU в отношение токов :. Преобразователь в угол перемещения стрелки можно описать ПФ колебательного звена: .

Основным недостатком измерительных цепей прямого преобразования состоит в том, что погрешность прибора равна сумме погрешностей всех его звеньев.

Электромеханический манометр уравновешивающего преобразования основан на автоматическом уравновешивании силы, развиваемой неупругим или упругим ЧЭ, другой силой, формируемой с помощью обратного преобразователя, входной электрический сигнал которго служит мерой измеряемой величины.

Рис. 4.2. Структурная схема уравновешивающего преобразования.

В приборах статического уравновешивания ПФ ω₁(p) определяется уравнением . ПФ ω₂(p) – ω₅(p), характеризующие соответственно формирование напряжения рассогласования ΔU, работу усилителя ΔU-U₂ и преобразование U₂-I , где I - сила тока, протекающего через указатель и катушки моментного устройства, могут быть заменены чувствительностями S₂, S₃, S₄. Преобразование силы тока в моментном устройстве в силу можно описать ПФ . ПФ части прибора будет:, где.

Преимущество измерительных цепей статического уравновешивания состоит в том, что часть звеньев охвачена обратной связью, что способствует уменьшению погрешностей прямой цепи прибора.

В измерительной цепи астатического уравновешивания ПФ ω₂(p) – ω₃(p) возьмем такими же, как и в предыдущем случае. В качестве уравновешивающего устройства в схеме применен реверсивный двигатель с ПФ и редуктор . Двигатель через редуктор перемещает стрелки прибора. Таким образом, ПФ манометра астатического уравновешивания будет:

,

где .

Обладая преимуществами в отношении компенсации погрешностей в прямой цепи, приборы уравновешивания имеют ограниченное быстродействие и в них могут возникнуть неустойчивые режимы. Для устранения этих недостатков применяют корректирующие контуры, повышая тем самым запас устойчивости и увеличивая ширину полосы пропускания.
