12 Лабораторная / Вариант 4 / 12 лабораторная
.docxМИНИСТЕРСТВО ЦИФРОВОГО РАЗВИТИЯ И МАССОВЫХ КОММУНИКАЦИЙ
РОССИЙСКОЙ ФЕДЕРАЦИИ
Ордена Трудового Красного Знамени федеральное государственное
бюджетное образовательное учреждение
высшего образования
«Московский технический университет связи и информатики»
(МТУСИ)
Кафедра ЭМПиВ
Лабораторная работа №12
по дисциплине «Общая теория электромагнитных полей и волн»
по теме:
«Измерение сопротивления нагрузки и настройка волноводной линии в режим бегущей волны»
Вариант 4
Выполнил: студент группы БИН220*
*
Проверил:
Москва 2024
1.Цель работы
1.1 Ознакомление с методикой измерения эквивалентных сопротивлений волновода по найденному распределению поля в волноводе.
1.2 Приобретение навыков пользования круговой диаграммой полных сопротивлений.
1.3 Ознакомление с методикой настройки волноводов на бегущую волну путем включения неоднородности.
Блок-схема лабораторной установки
1 - генератор СВЧ колебаний, работающий в диапазоне 30....37,5 ГГц;
2
- возбудитель волны типа
(коаксиально-волноводный
переход);
3 - измерительная линия;
4 - согласующая секция;
5 — нагрузка.
2.Домашний расчёт
-
№ п.п.
Кбв
Задача №1
Задача №2
Направление
смещения
Направление
смещения
4
0,30
0,18
К генератору
0,24
К
нагрузке
Кбв = 0,30 - коэффициент бегущей волны задаётся одинаковым для обеих задач.
Для задачи № 1:
-
нормированное расстояние, являющееся
отношением длины рассматриваемого
участка линии к длине волны в линии.
Направление смещения: к генератору. Нормированное расстояния до точки, определяющей Zн ведётся в направлении, противоположном заданному направлению смещения.
Для задачи № 2:
Направление
смещения: к нагрузке.
3
.
Расчёт
сопротивления нагрузок и соответствующих
им входных сопротивлений линий с помощью
круговой диаграммы

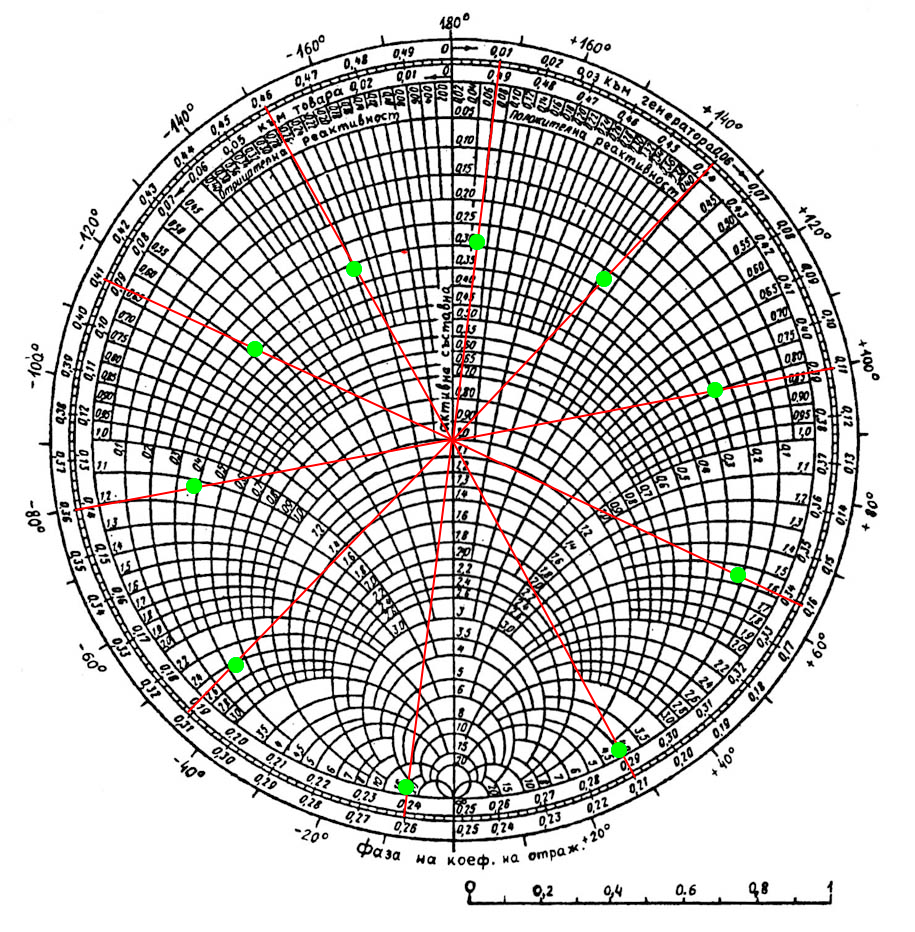

Круговая диаграмма полных сопротивлений для задачи № 1.
В
ходные
сопротивления, определённые для задачи
№ 1
|
0,18 |
0,13 |
0,08 |
0,03 |
0,48 |
|
|
|
|
|
|
, ед. |
0,43 |
0,38 |
0,33 |
0,28 |
0,23 |
, eд. |
|
|
|
|
|
Круговая диаграмма полных сопротивлений для задачи № 2.
Входные сопротивления, определённые для задачи №2
, ед. |
0,24 |
0,19 |
0,14 |
0,09 |
0,04 |
, eд. |
3,2 - 15j |
1,4 – 2,5j |
0,65 – 1,2j |
0,43 – 0,63j |
0,33 – 0,26j |
, ед. |
0,49 |
0,44 |
0,39 |
0,34 |
0,29 |
, eд. |
|
0,34 + 0,4j |
0,45 + 0,83j |
0,8 + 1,58j |
1,8 + 4j |
4. Построение графиков активной и реактивной составляющих входного сопротивления по данным пункта 2 для задач № 1 и № 2

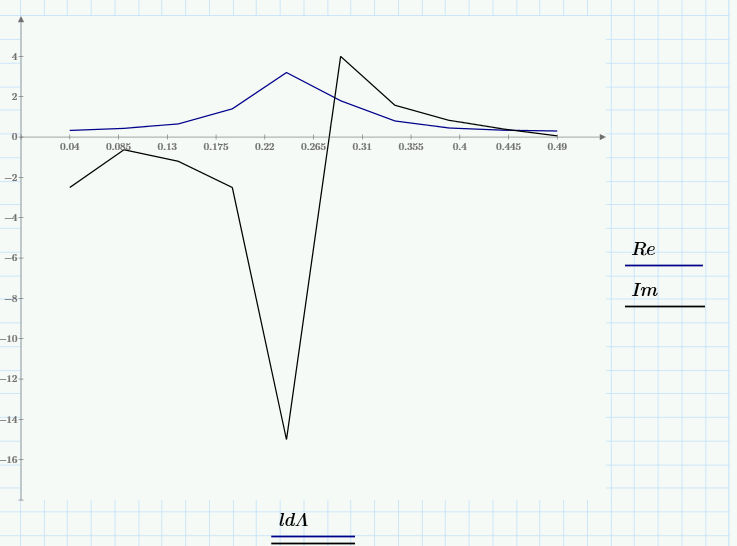

График действительной (активной) и мнимой (реактивной) составляющих входного сопротивления для задачи № 1.

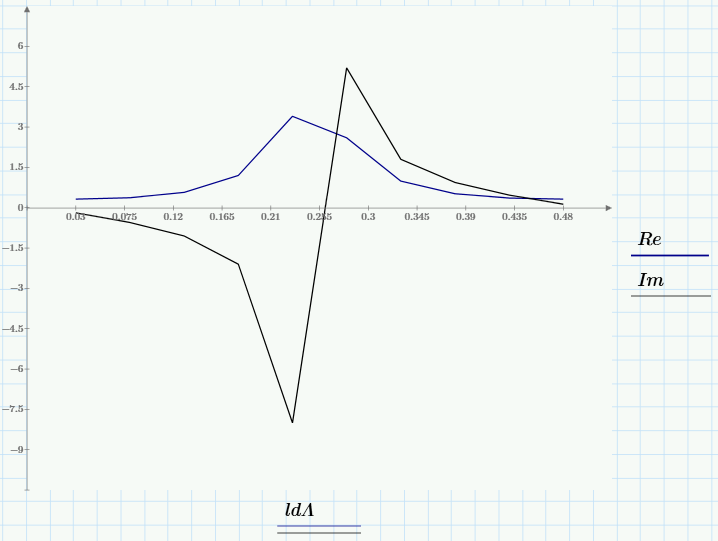

График действительной (активной) и мнимой (реактивной) составляющих входного сопротивления для задачи № 2.
Определение места включения и проводимости согласующего элемента для нагрузок, рассчитанных в пункте 3

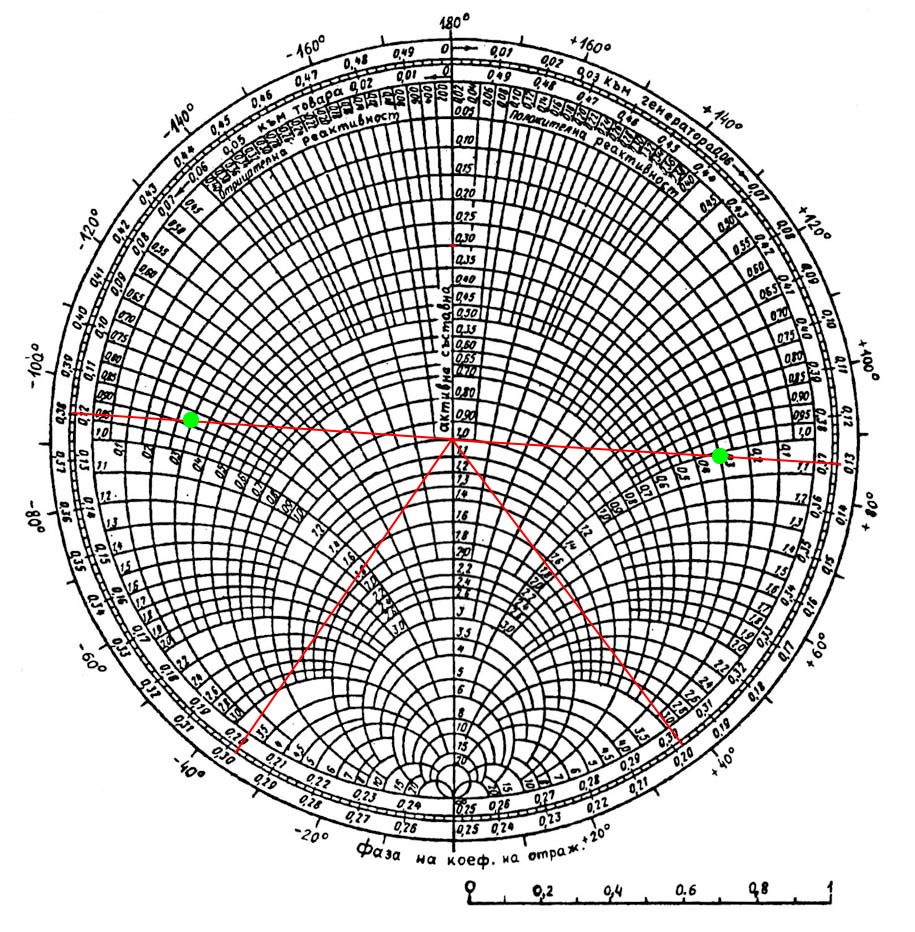

Определение места включения согласующего элемента для задачи № 1
Определение места включения согласующего элемента для задачи № 2
Табл.3. Результаты определения места включения согласующего элемента.
|
|
|
|||
Тип элемента |
Ёмкостный штырь |
Индуктивная диафрагма |
Ёмкостный штырь |
Индуктивная диафрагма |
|
, ед. |
0,168 |
0,09 |
0,132 |
0,21 |
|
|
1.4 |
-1.4 |
1.4 |
-1.4 |
