МИНИСТЕРСТВО ЦИФРОВОГО РАЗВИТИЯ И МАССОВЫХ КОММУНИКАЦИЙ

РОССИЙСКОЙ ФЕДЕРАЦИИ

Ордена Трудового Красного Знамени федеральное государственное

бюджетное образовательное учреждение

высшего образования

«Московский технический университет связи и информатики»

(МТУСИ)

Кафедра ЭМПиВ

Лабораторная работа №11

по дисциплине «Общая теория электромагнитных полей и волн»

по теме:

«Исследование полей в круглом волноводе»

Вариант 4

Выполнил: студент группы БИН220*

*

Проверил:

Москва 2024

  1. Цель работы:

    1. Изучение волн типа и в круглом волноводе.

    2. Экспериментальное исследование волн типа и .

    3. Сравнение экспериментальных результатов с данными теории.

  2. Задание к расчётной части:

    № п.п.

    f, ГГц

    4

    9,1…10,0

    1. Выбрать размеры круглого волновода, обеспечивающего одноволновый режим работы на волне в заданном диапазоне частот.

В диапазоне по волноводу может распространяться только один тип волны – .

Тогда:

,

Где

    1. Выбрать размеры круглого волновода, обеспечивающего возможность распространения волн типа и в заданном диапазоне частот.

Для распространения волн типа и по круглому волноводу необходимо выполнение условия:

, тогда:

Выберем

    1. Рассчитать длины волн в круглом волноводе для трёх частот заданного диапазона по формуле:

,

f, ГГц

, м

9,1

9,55

10,0

, м

0,046

0,042

0,039

, м

0,076

0,062

0,052

  1. Экспериментальная часть:

3.1 Исследование осесимметричной волны типы в волноводе круглого сечения:

а) Снимем зависимость показаний индикатора от угловой координаты в пределах от до через . Результаты измерений занесём в таблицу:

0

15

30

45

60

75

90

105

120

135

150

165

180

9

24

38

46

48

41

28

10

10

10

0

2

20

0.19

0.5

0.79

0.96

1

0.85

0.58

0.21

0.21

0.21

0

0.04

0.42

0,44

0,25

0,88

0,98

1

0,92

0.76

0.46

0.46

0,46

0

0.2

0.65

б) Определим коэффициент стоячей волны (КСВ) в линии:

в) Определить длину волны в волноводе :

Первый ноль был обнаружен на 19 см, а второй на 41 см, следовательно длина волны равна:

3.2 Исследование основной волны типы в волноводе круглого сечения:

а) Снимем зависимость показаний индикатора от угловой координаты в пределах от до через . Результаты измерений занесём в таблицу:

0

15

30

45

60

75

90

105

120

135

150

165

180

19

22

24

25

26

24

22

20

18

16

14

12

12

0,73

0,85

0,92

0,96

1

0,92

0,85

0,77

0,69

0,62

0,54

0,46

0,46

0,85

0,92

0,96

0,98

1

0,96

0,92

0,88

0,83

0,79

0,73

0,68

0,68

б) Определим коэффициент стоячей волны (КСВ) в линии:

в) Определить длину волны в волноводе :

Первый ноль был обнаружен на 41 см, а второй на 65, следовательно длина волны равна:

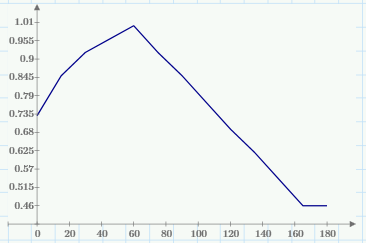

График зависимости электрического поля в поперечном сечении от угла для волны :

График зависимости электрического поля в поперечном сечении от угла для волны :
