10 Лабораторная / Вариант 4 / 10 Лабораторная

МИНИСТЕРСТВО ЦИФРОВОГО РАЗВИТИЯ И МАССОВЫХ КОММУНИКАЦИЙ

РОССИЙСКОЙ ФЕДЕРАЦИИ

Ордена Трудового Красного Знамени федеральное государственное

бюджетное образовательное учреждение

высшего образования

«Московский технический университет связи и информатики»

(МТУСИ)

Кафедра ЭМПиВ

Лабораторная работа №10

по дисциплине «Общая теория электромагнитных полей и волн»

по теме:

«Исследование электромагнитного поля в прямоугольном волноводе»

Вариант 4

Выполнил: студент группы БИН220*

*

Проверил:

Москва 2024

1. Цель работы: изучение структуры поля волны Н10 в прямоугольном волноводе и расчёт основных параметров этой волны; овладение методикой измерения основных характеристик волны Н10 в прямоугольном волноводе.

2. Домашний расчёт:

Чтобы в волноводе создался одноволновой режим, его размеры должны удовлетворять условию a< λ<2a, где a – большая сторона прямоугольного волновода.

Подходит 4 волновода:

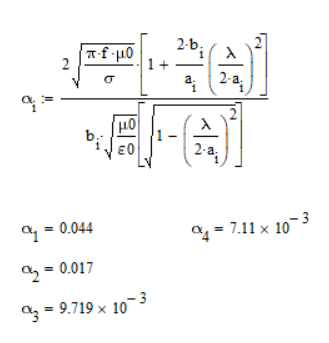

Расчёт коэффициента затухания:

Выбираем волновол с наименьшим коэффицентом затухания:

Критическая длина волны:

Продольное волновое число:

Длина волны в волноводе:

Характеристическое сопротивление:

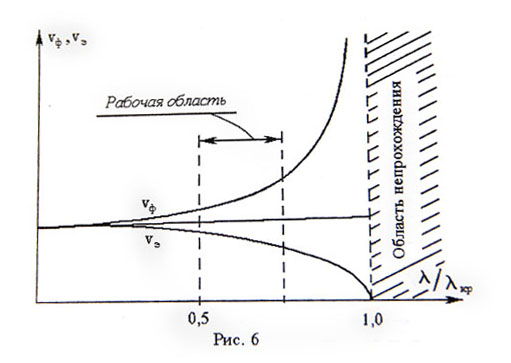

Фазовая скорость:

Cкорость распространения энергии:

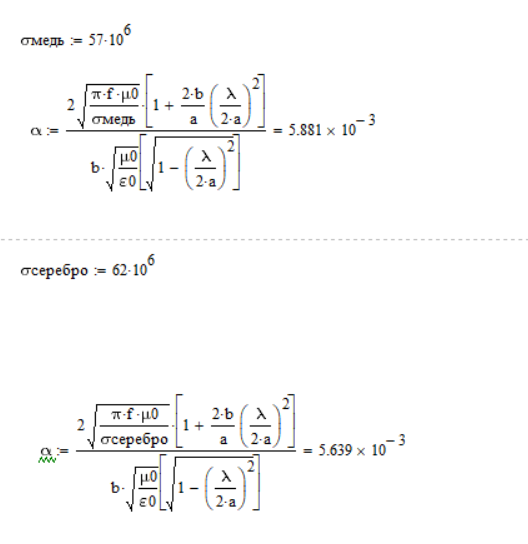

Коэффициенты затухания для двух других металлов:

3. Эксперимент:

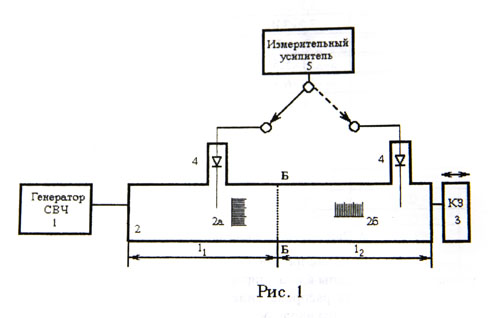

а) структурная схема установки:

б ) структура поля волны Н10 в прямоугольном волноводе:

в) таблица значений №1:

x	0	5	10	15	20	25	30	35	40	45	50
Ey	15	20	36	58	78	88	78	58	36	20	12
Ey / Ey_max	0,17	0,23	0,41	0,66	0,89	1	0,89	0.66	0,41	0.23	0.17

xmax = 25

Ey_max = 88

таблица значений №2:

z	2	5	10	15	20	25	30	35	40	45	50	55	60	65	70	75	80
Ey		28	22	14	5	0	0	0	0	0	3	12	21	27	29	27	20
Ey / Ey_max	0	0.97	0.76	0.48	0.17	0	0	0	0	0	0.1	0.41	0.72	0.93	1	0.93	0.69
z	85	90	95	100	105	110	115	120	125	130	135	140	145	150	155	160
Ey	12	3	0	0	0	0	0	5	14	23	28	29	26	20	10	3
Ey / Ey_max	0.41	0.1	0	0	0	0	0	0.17	0.48	0.79	0.97	1	0.9	0.69	0.35	0.1

xmax = 70, 140

Ey_max = 29

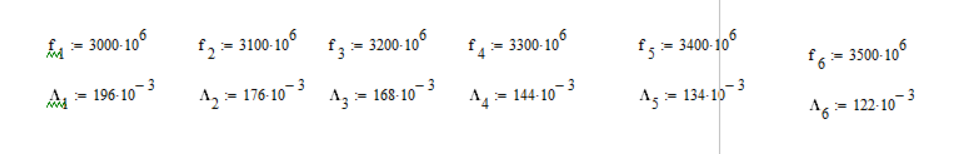

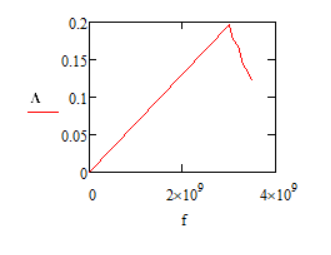

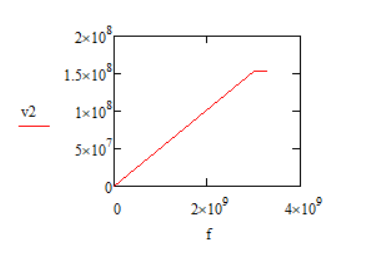

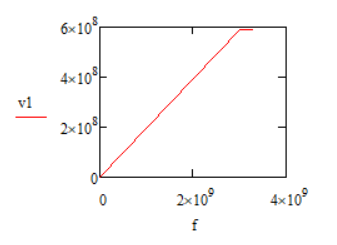

График зависимости от частоты:
