1 Лабораторная / Вариант 3 / 1 лабораторная Б

МИНИСТЕРСТВО ЦИФРОВОГО РАЗВИТИЯ И МАССОВЫХ КОММУНИКАЦИЙ

РОССИЙСКОЙ ФЕДЕРАЦИИ

Ордена Трудового Красного Знамени федеральное государственное

бюджетное образовательное учреждение

высшего образования

«Московский технический университет связи и информатики»

(МТУСИ)

Кафедра ЭМПиВ

Лабораторная работа №1

по дисциплине «Общая теория электромагнитных полей и волн»

по теме:

«Исследование электромагнитного поля элементарных излучателей»

Вариант 3

Выполнил: студент группы БИН220*

*

Проверил:

Москва 2024

1.Цель работы

Изучение электромагнитных полей, создаваемых элементарными излучателями в виде электрического вибратора и рамки.

Рис.1. Блок-схема лабораторной установки

1. Генератор

2. Поворотное устройство

3. Исследуемая антенна

4. Приемная антенна

5. Переносная установка

6. Измерительный усилитель

Расчетная часть

Исходные данные

• № варианта – 3

•

•

•

•

•

•

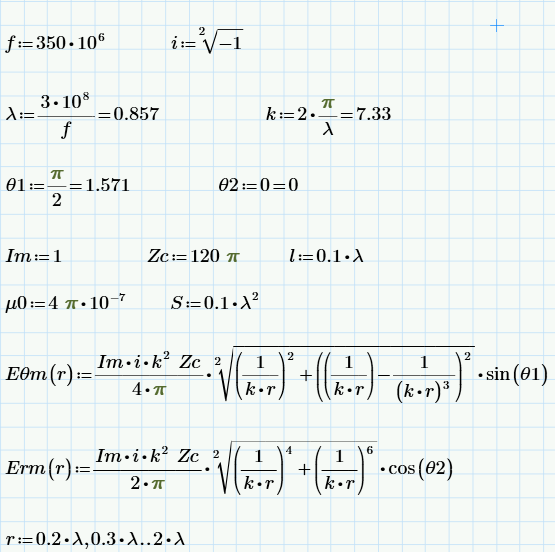

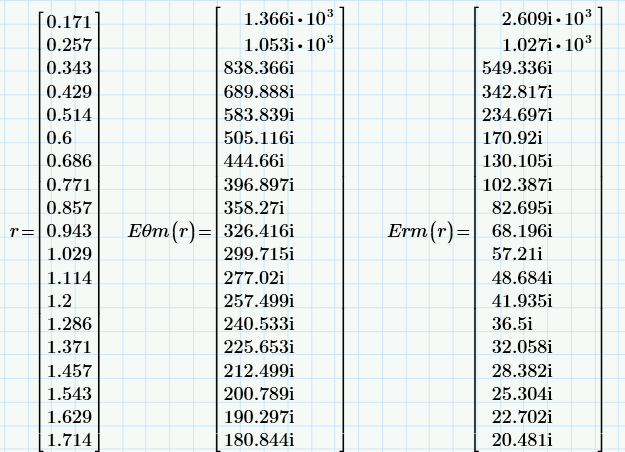

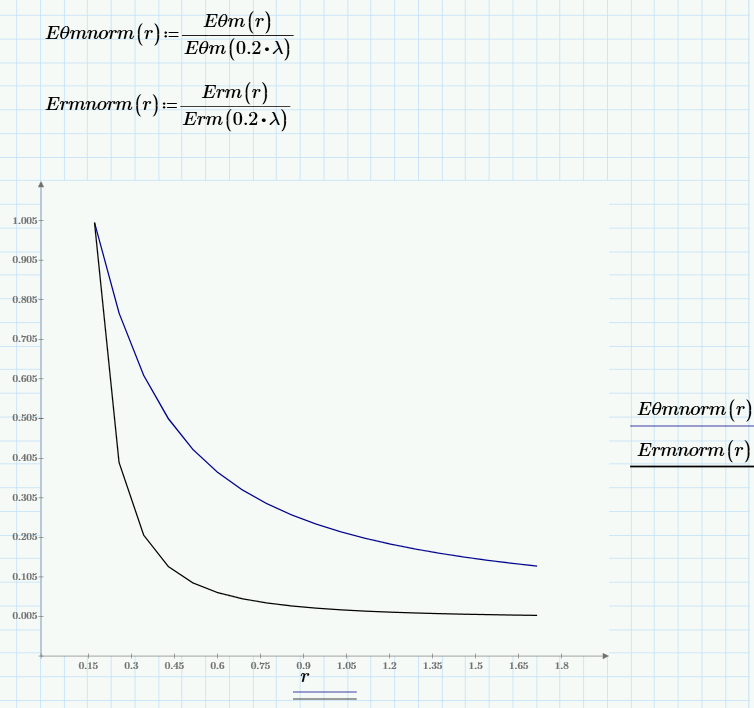

1. Рассчитать и построить зависимость амплитуд составляющих электрического поля Е_θm и E_rm от расстояния r для электрического вибратора. Расчет провести для расстояний r от 0,2 λ до 2,0 λ, при θ = 90˚ для Е_θm и θ = 0˚ для E_rm.

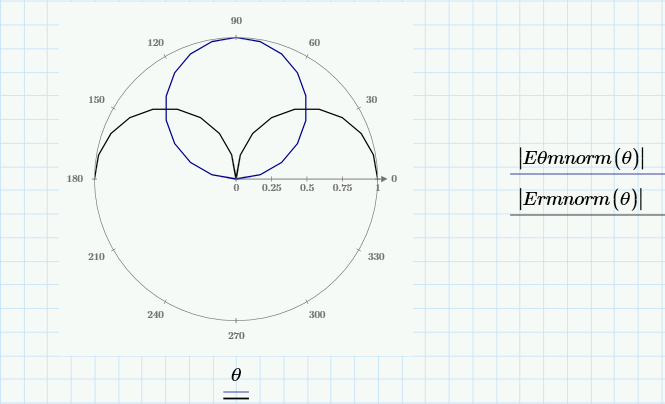

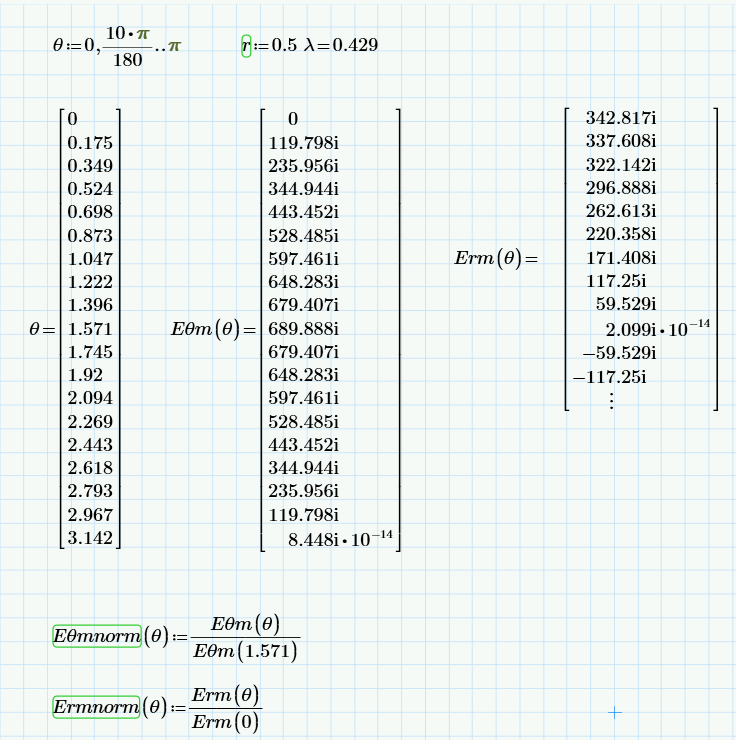

2. Рассчитать и построить зависимость амплитуд составляющих электрического поля Е_θm и E_rm от угла θ для электрического вибратора при r = 0.5λ.

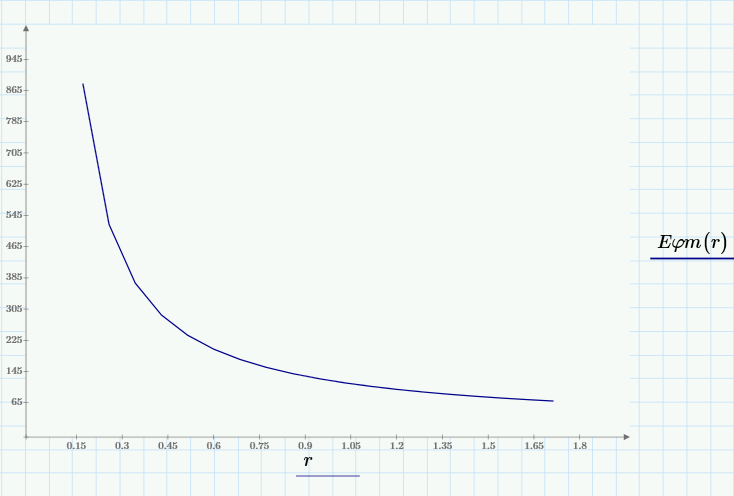

3. Рассчитать и построить зависимость амплитуды электрического поля рамки Е_φm от расстояния r в соответствии с п. 1 при θ = 90˚.

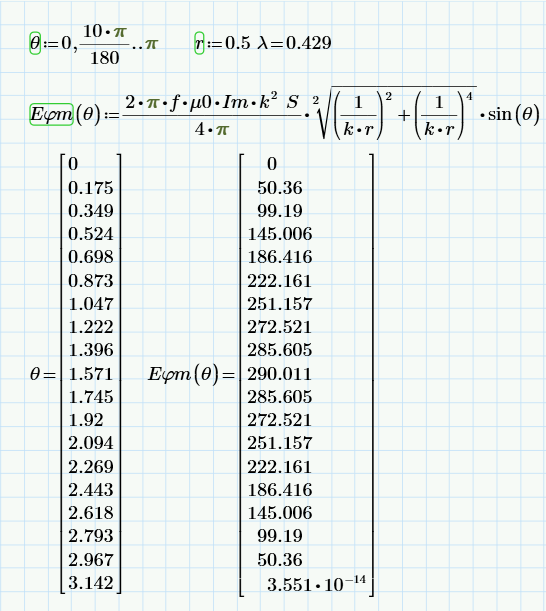

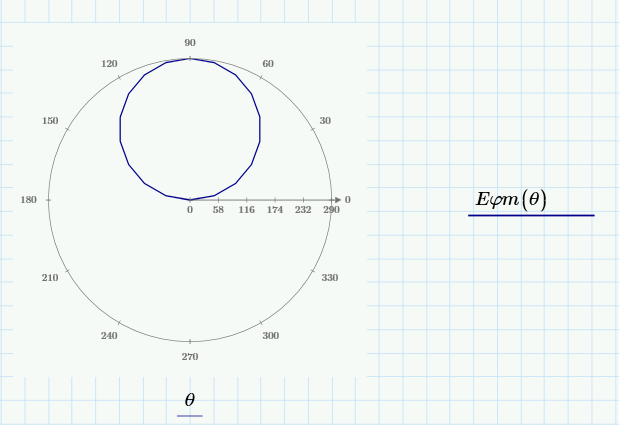

4. Рассчитать и построить зависимость амплитуды электрического поля рамки E_φm от угла θ в соответствии с п.2.

Выполнение
