МИНИСТЕРСТВО ЦИФРОВОГО РАЗВИТИЯ И МАССОВЫХ КОММУНИКАЦИЙ
РОССИЙСКОЙ ФЕДЕРАЦИИ
Ордена Трудового Красного Знамени федеральное государственное
бюджетное образовательное учреждение
высшего образования
«Московский технический университет связи и информатики»
(МТУСИ)
Кафедра Информатики
Лабораторная работа №3
по дисциплине «Общая теория связи»
по теме:
«Формирование сигналов амплитудной модуляции»
Вариант 1
Выполнили: студенты группы БИН220*
*
Проверила:
Доцент Кудряшова А.Ю.
Москва 2024
1.Цель работы
Изучить метод получения амплитудной модуляции в нелинейной цепи, выявить количественные соотношения, связывающие амплитудно-модулированный сигнал с характеристикой нелинейного элемента.
С
хема
лабораторной установки
2. Домашнее задание. ДО 6 пункта Справка 5.3 7.3
Исходные данные:
N |
f0 =f вч, кГц |
Fнч = f нч, кГц |
U вч,В |
U нч,В |
1 |
150 |
1,0 |
0,6 |
0,2 |
1. Схема лабораторной установки приведена на рис.1.
2
.

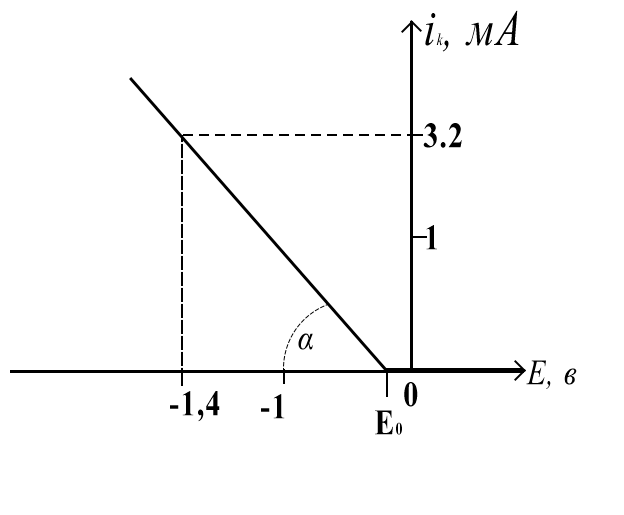

Аппроксимируем заданную характеристику
ik
= f(E) отрезками прямых:
Аппроксимированная характеристика имеет вид:
E0= - 0,1 В - напряжение отсечки
S=- tgα = -2.4 мА/В;
3
.
Рассчитаем СМХ - статическую модуляционную
характеристику I1=f(E)
и построим график. Используем метод
угла отсечки.
Найдем диапазон изменения Е:
E0 – Uвч ≤ E ≤ E0 + Uвч ;
– 0,7 В ≤ E ≤ 0,5 В ;
Определяем угол отсечки:
I1=|SUвч γ1(θ)| = 1,44 γ1(θ)

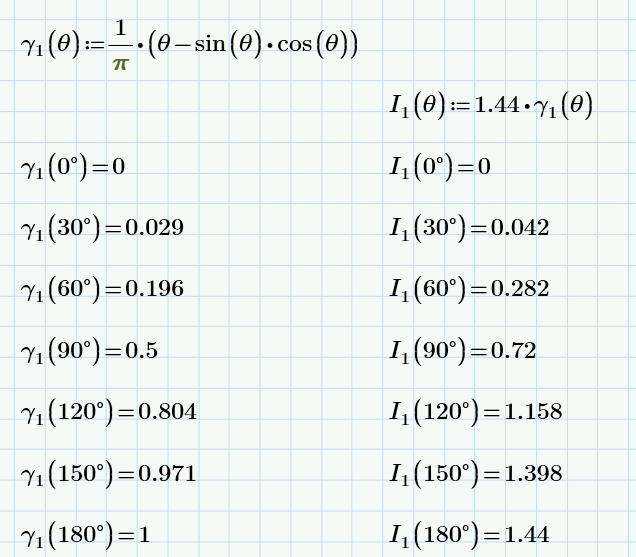

Проводим расчёт
Заносим результаты расчёта в таблицу
Е, B |
- 0,7 |
- 0,4 |
- 0,1 |
0,2 |
0,5 |
|
- 1 |
- 0,5 |
0 |
0,5 |
1 |
|
180 |
120 |
90 |
60 |
0 |
γ1(θ) |
1 |
0,804 |
0,5 |
0,37 |
0 |
I1, мА |
1,44 |
1,158 |
0,72 |
0,282 |
0 |

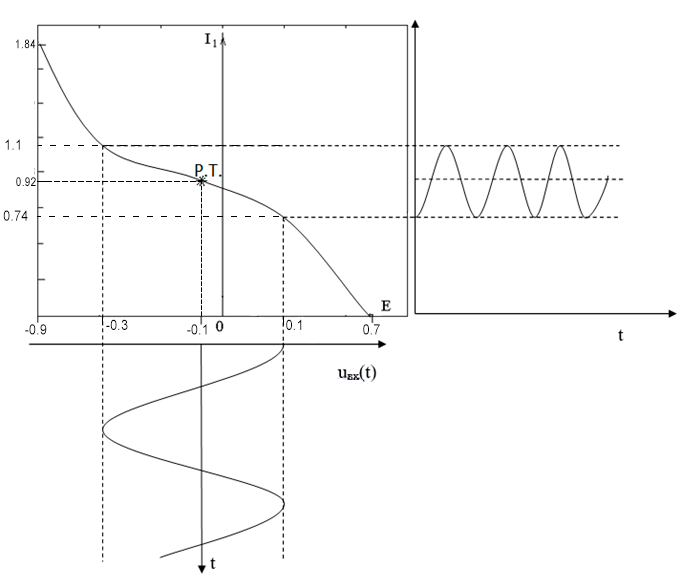

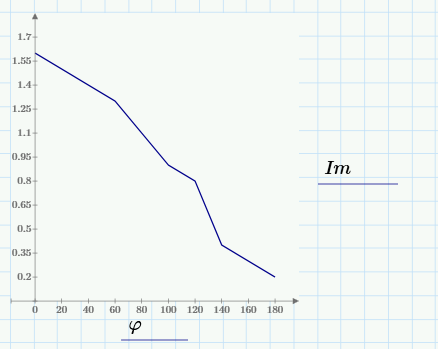

По полученным данным строим статическую модуляционную характеристику
4. Находим рабочую точку: Eрт ≈ - 0,1 В ; Iрт = 0,72 мА ;
Определяем глубину модуляции при Uнч =0,438 В
;
МА=
(1,1 – 0,74) / (1,1 + 0,74)= 0,19 ;
5. Построим спектр напряжения на контуре амплитудного модулятора (рис.4):
Выполнение:
F0=16,8 КГц
СМХ модулятора
E,В |
0 |
0.5 |
1 |
1.5 |
2 |
2.5 |
3 |
3.5 |
U,В |
4 |
3.6 |
3.2 |
2.9 |
2.4 |
1.6 |
0.4 |
0 |

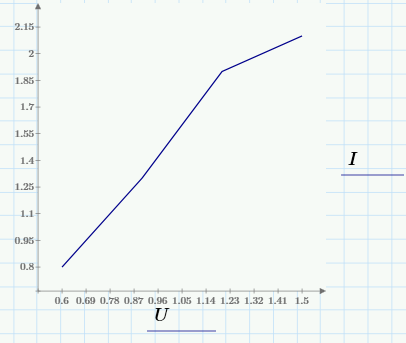

График СМХ модулятора
Emin = 1,05 В; Umin=3,148 В
Emax=0 В; Umax=4 В;
Eрт=0,525 В; Uрт=3,574 В;

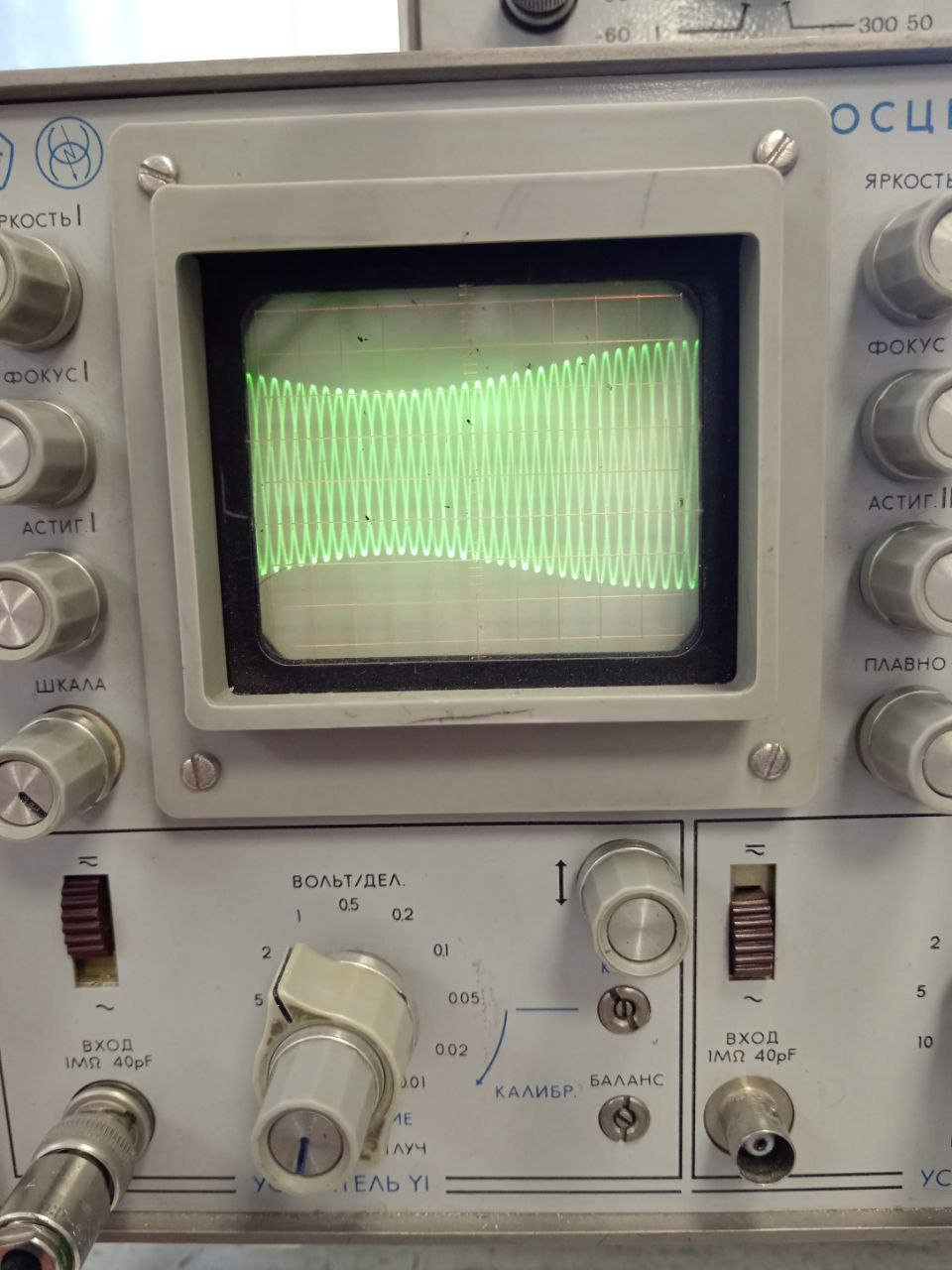

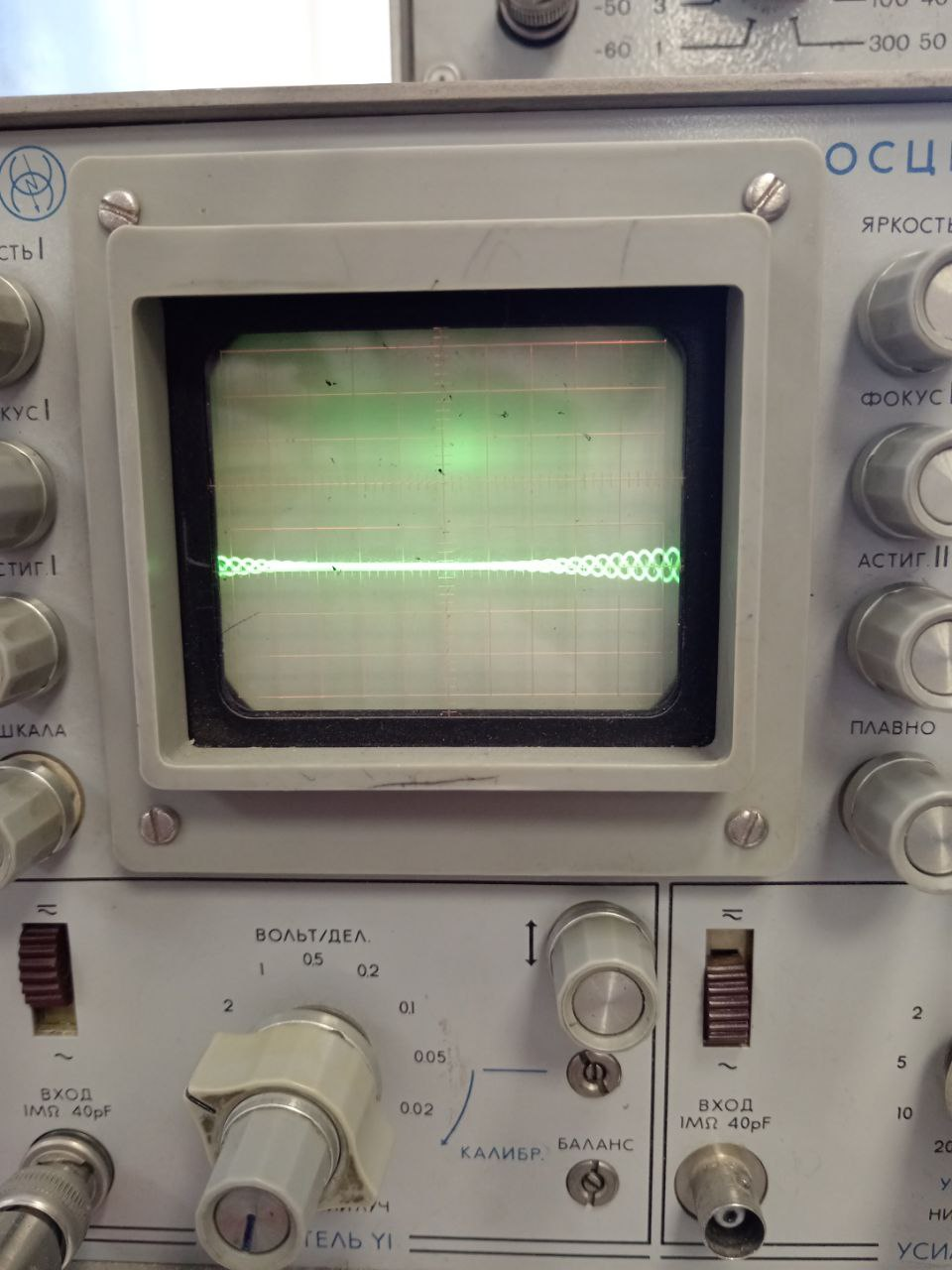

СМХ модулятора при смещении E=0 В

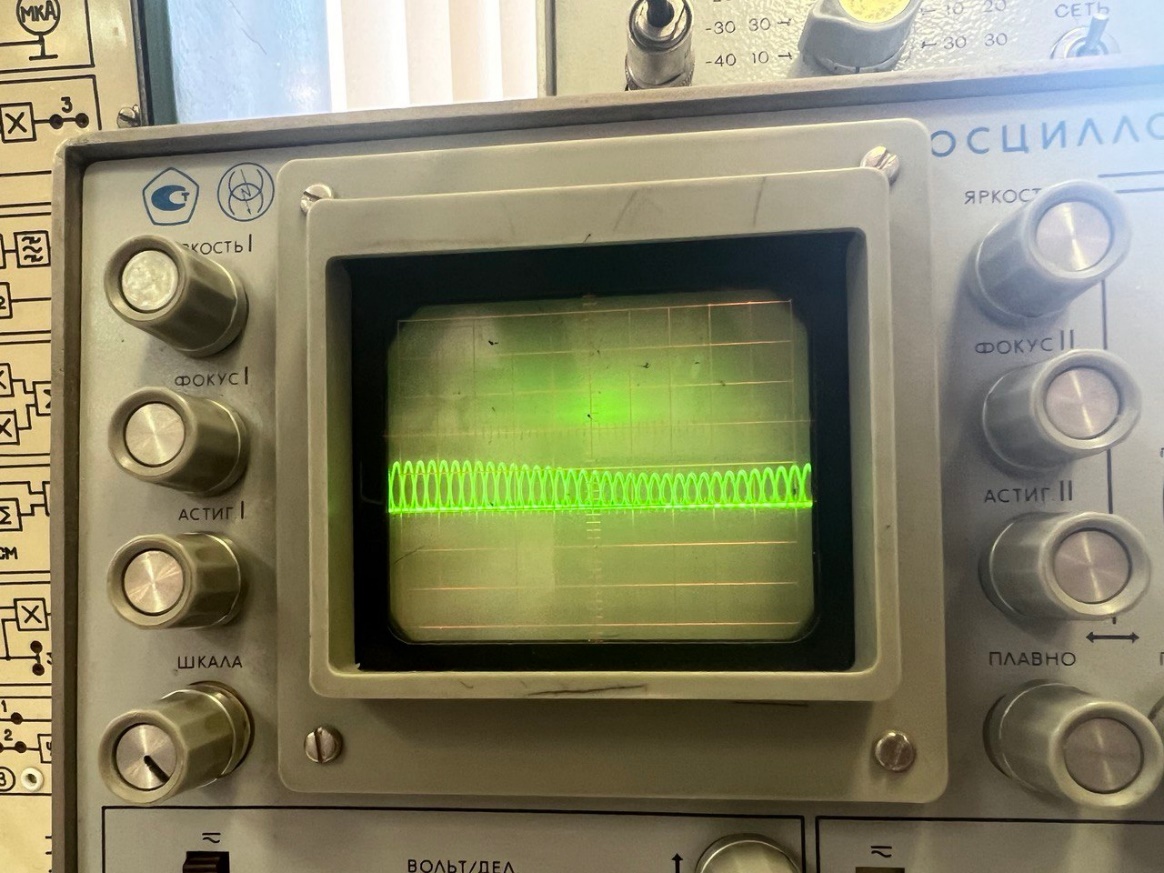

СМХ модулятора при смещении Eрт=0.525 В

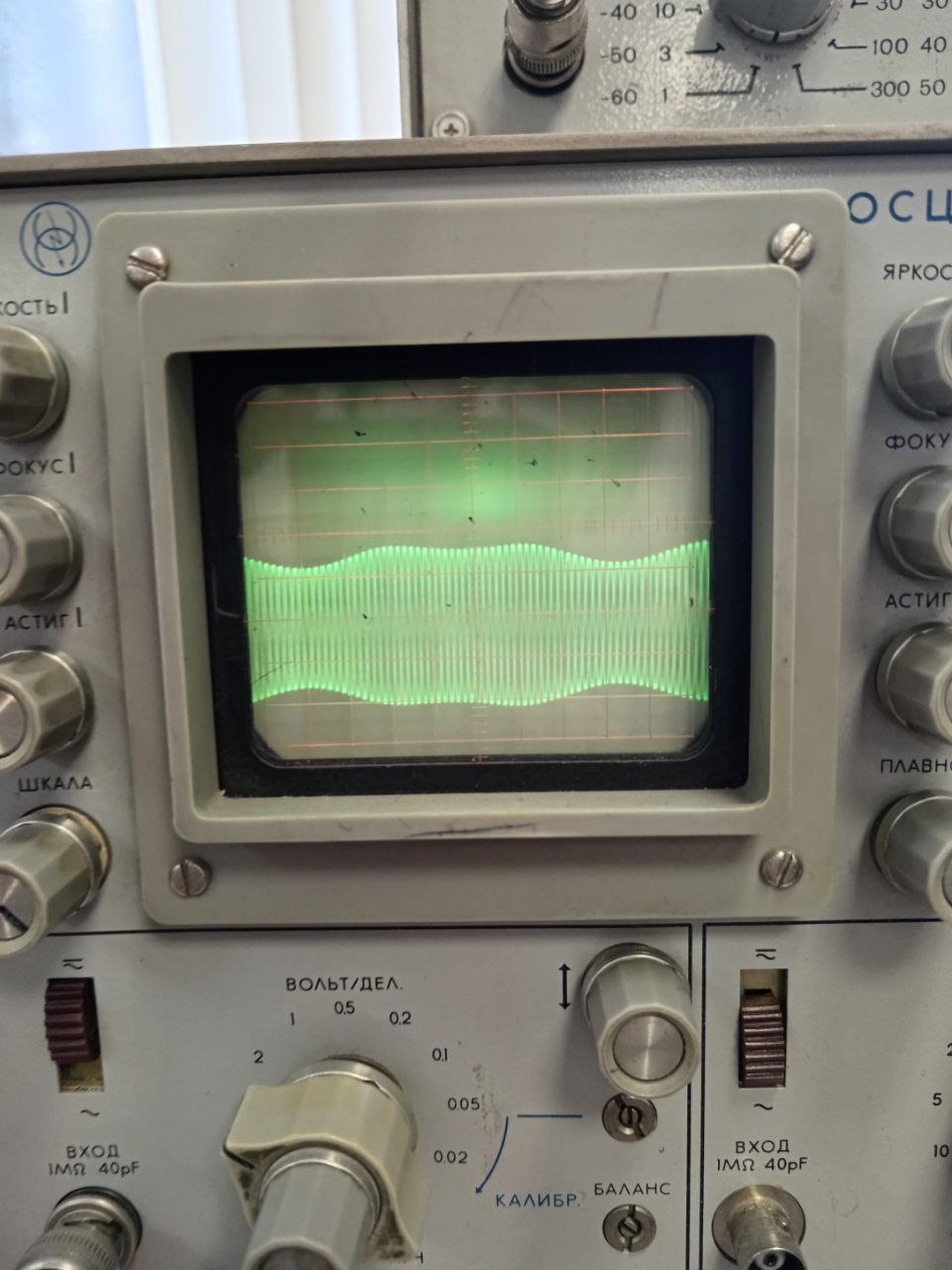

СМХ модулятора при смещении Emax=1.06 В

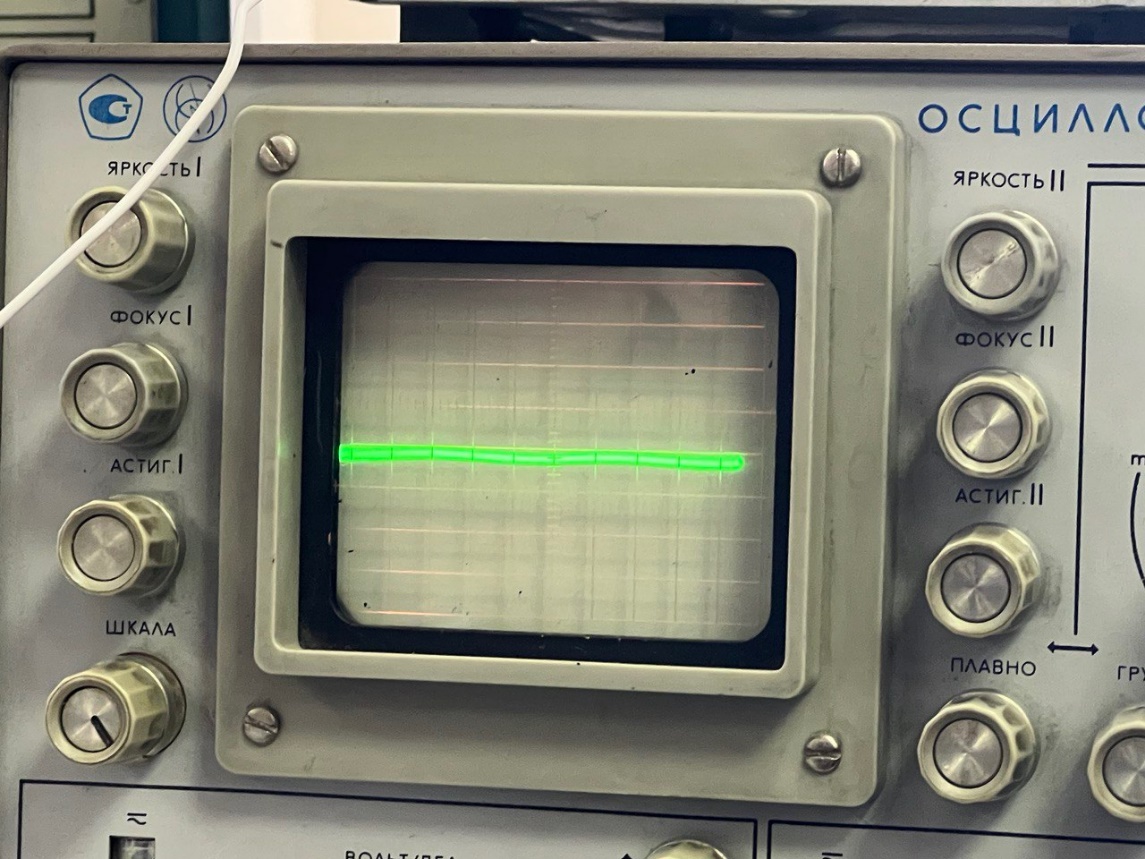

Н
апряжение

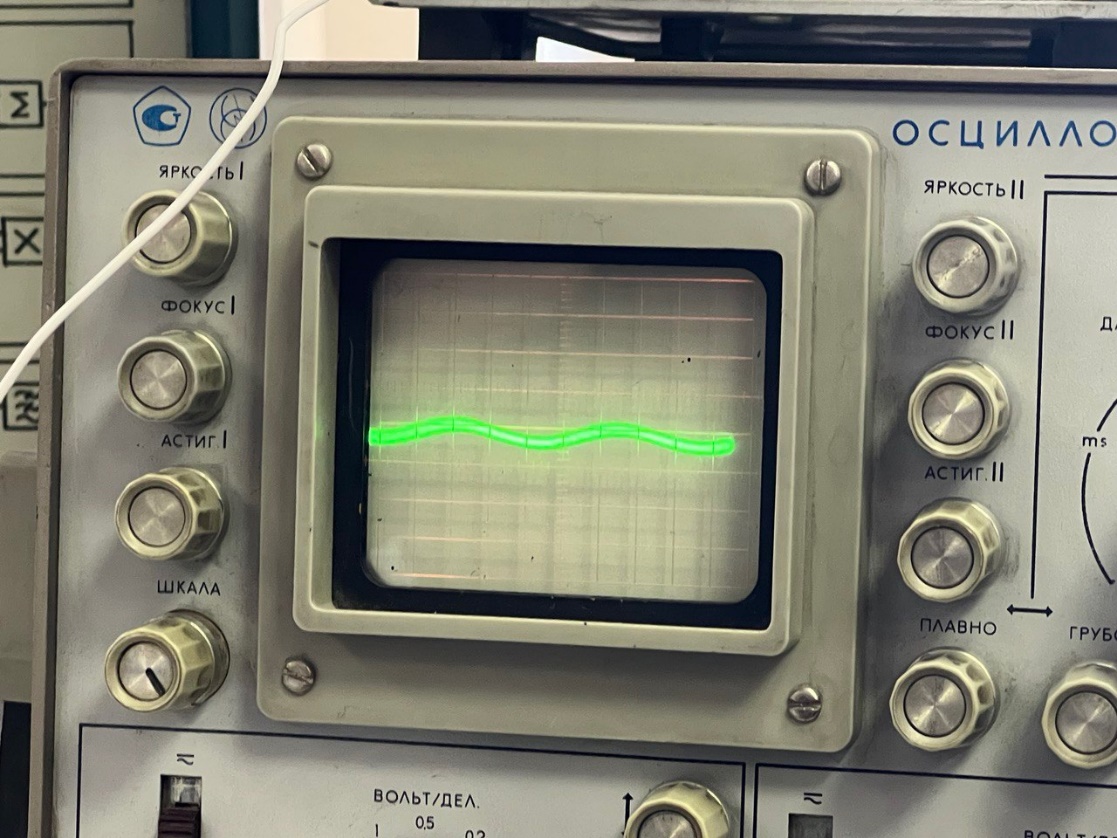

на выходе амплитудного детектора Ck=0
ф

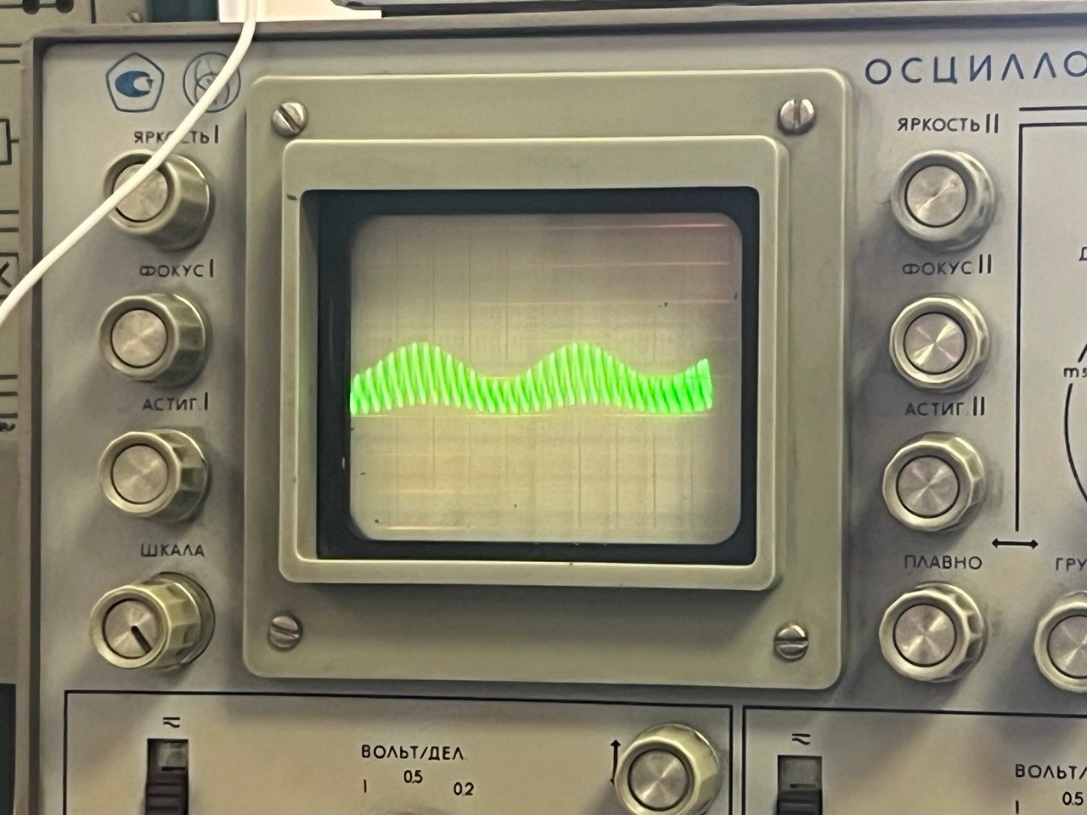

Напряжение на выходе амплитудного детектора Ck=3 нф
Н
апряжение
на выходе амплитудного детектора Ck=30
нф
Напряжение на выходе амплитудного детектора Ck=300 нф
График СХД
СХД когерентного детектора
