25. Линии передачи свч. Согласование линии. Диаграмма Смита. Четвертьволновый и полуволновый шлейфы.

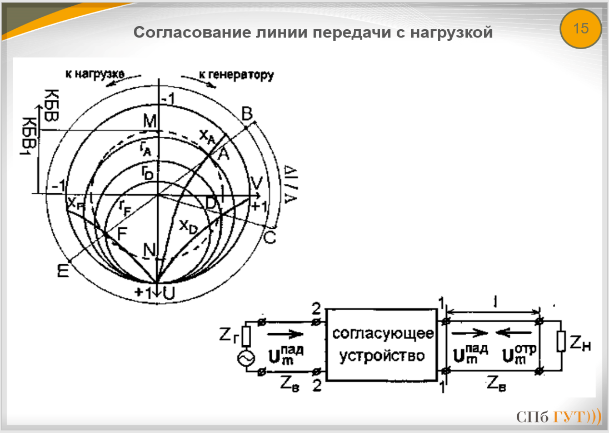

Согласованная линия – линя, у которой сопротивление нагрузки равно волновому сопротивлению линии.

Волновое сопротивление линии передачи — величина, определяемая отношением напряжения падающей волны к току этой волны в линии передачи

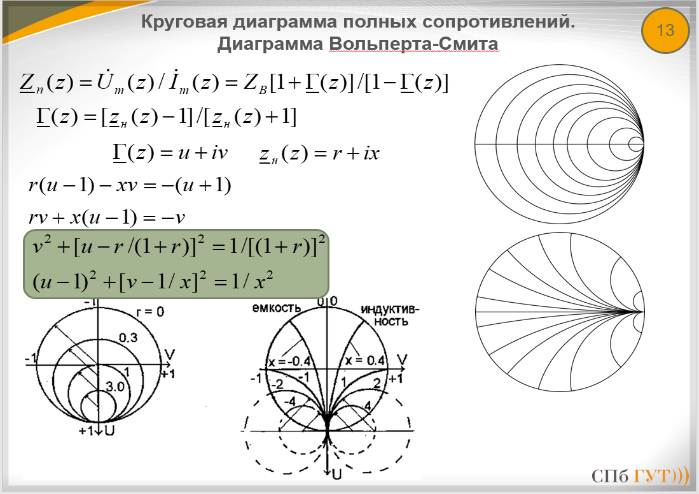

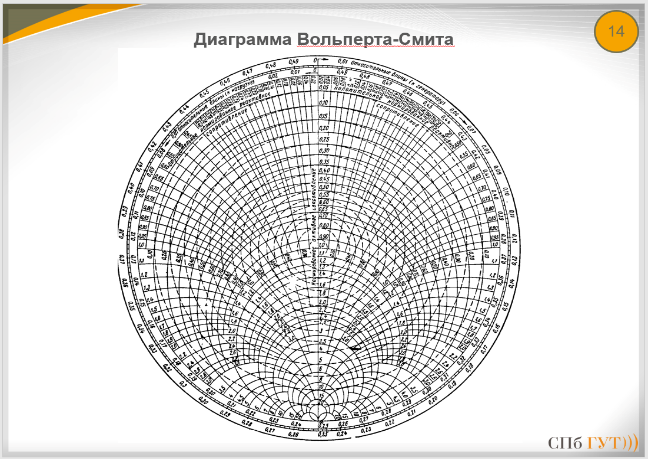

Диаграмма Вольперта—Смита — круговая диаграмма, предназначенная для определения комплексных сопротивлений нагрузки линии по значениям коэффициента бегущей или стоячей волны и фазы коэффициента отражения.

Четвертьволновые шлейфы – являются узкополосными согласующими устройствами. Узкополосное согласование - метод согласования, реализуемый в узкой полосе частот.

П олуволновый шлейф - представляющий собой отрезок линии передачи, длина которого равна половине длины волны передаваемого сигнала.

20. Направляющие системы и направляемые волны.

Прямоугольные волноводы. Элементы возбуждения, выбор размеров поперечного сечения, структура полей высших типов.

Элементы возбуждения используются для ввода электромагнитных волн в линии передачи или антенны. Они преобразуют электрические сигналы в электромагнитные волны и наоборот. Примеры элементов:

Передачу энергии одним типом волны можно обеспечить, если в качестве этого типа использовать основную волну, имеющую наибольшую  . Для этого достаточно так выбрать поперечные размеры линии, чтобы на любой частоте рабочего диапазона длина волны электромагнитных колебаний не превышала критической длины волны основной волны , но была больше критической длины волны первого высшего типа . Первым высшим типом называют волну, критическая длина которой меньше основной волны, но больше критических длин волн всех остальных типов волн. Такой режим передачи энергии называют одноволновым.

Зонды - Используются для возбуждения электромагнитных полей в коаксиальных кабелях и волноводах. Обычно это металлические стержни, которые проникают внутрь волновода и вводят электромагнитное поле.

Петли - Используются для возбуждения магнитного поля в волноводах и антеннах. Петля является замкнутым проводником, через который проходит ток, создавая магнитное поле.

Рупорные излучатели - Используются для возбуждения и излучения электромагнитных волн в пространстве. Рупорные антенны имеют конусообразную форму, которая постепенно расширяется, что позволяет минимизировать отражения и эффективно излучать волны.

Размеры поперечного сечения линий передачи определяют их характеристики и частотный диапазон.

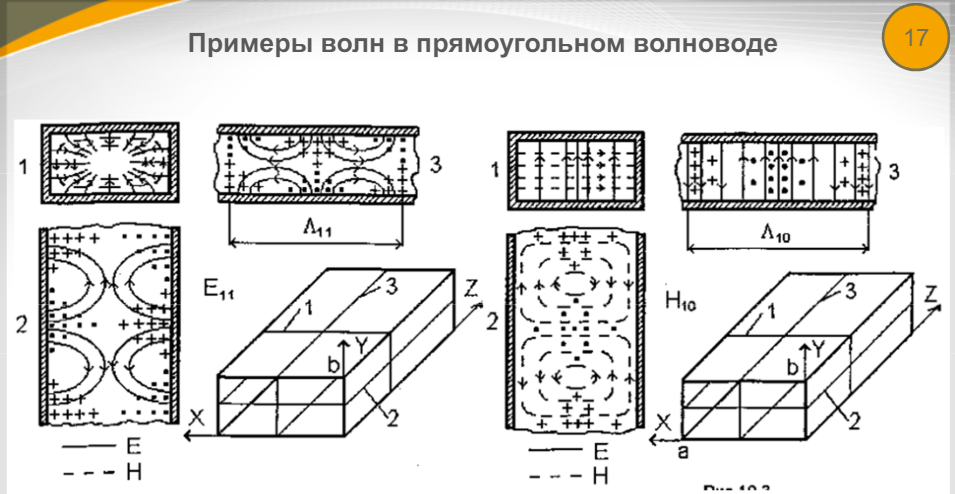

Прямоугольный волновод — металлический волновод прямоугольной формы, способный поддерживать распространяющиеся вдоль него волны. Особенность волновода в том, что в нем существует нижний предел пропускаемых частот, то есть волны ниже определенной частоты затухают и не могут в нем распространяться.
