Курсовая работа Головков И.Е. 12002108

o img_src (varchar)

2.Таблица "brands" (бренды): o id (bigint)

o name (varchar)

o country (varchar)

o description (varchar) o website (varchar)

3.Таблица "blog_posts" (блог-посты): o id (bigint)

o heading (varchar) o content (varchar)

o publication_date (timestamp with time zone)

4.Таблица "special_offers" (специальные предложения): o id (bigint)

o name (varchar) o start_date (date) o end_date (date)

o description (varchar)

Вэтом разделе были разработаны модели базы данных, включая определение 4 сущностей, их связей и атрибутов, а также указаны первичные и внешние ключи. Этот этап является важным шагом к разработке информационной системы.

11

3. Разработка программного приложения АИС магазина спортивных

товаров

Для создания веб-приложения для АИС, обеспечивающего удобный интерфейс для работы с базой данных, необходимо выбрать подходящие инструменты и технологии, которые обеспечат высокую производительность, надежность и удобство разработки.

В качестве языка программирования выбран Java, так как он является популярным и мощным языком, который обладает широкой экосистемой инструментов и библиотек. Для упрощения процесса разработки вебприложения на Java выбрана интегрированная среда разработки IntelliJ IDEA, которая предоставляет множество функций, упрощающих разработку, таких как автодополнение кода, отладка, тестирование и интеграция с системами контроля версий.

Для создания веб-приложения на основе Java выбран фреймворк Spring, который предоставляет множество модулей для упрощения разработки. В частности, для создания RESTful API и обработки HTTP-запросов используется модуль Spring Web, а для работы с базой данных используется модуль Spring Data JPA, который упрощает работу с базами данных, используя Java Persistence API (JPA). Для упрощения создания и развертывания веб-приложения на основе Spring используется фреймворк Spring Boot, который предоставляет множество готовых настроек и конфигураций, которые позволяют быстро начать разработку и снижают сложность управления зависимостями.

Для создания динамических HTML-страниц на основе Java-кода используется шаблонизатор Thymeleaf, который интегрируется с Spring и предоставляет простой и понятный синтаксис для работы с данными и логикой веб-страниц.

В качестве системы управления реляционными базами данных выбран PostgreSQL, который является мощной и надежной системой с открытым исходным кодом, обеспечивающей высокую производительность, масштабируемость и поддержку.

Отличительная особенность Spring Framework в том, что он предоставляет набор готовых реализаций паттернов проектирования, которые можно использовать для разработки приложений. Например:

•Spring Framework по умолчанию использует паттерн Singleton (одиночка) для управления жизненным циклом бинов (классов, обработкой который занимается контейнер Spring). Когда вы определяете бин, Spring создает только один экземпляр этого бина и возвращает его каждый раз, когда он запрашивается;

12

•Spring Framework предоставляет паттерн фасад в виде интерфейса JpaRepository для упрощения взаимодействия с базой данных. JpaRepository предоставляет удобный интерфейс для выполнения операций CRUD (создание, чтение, обновление, удаление) над сущностями, а также предоставляет дополнительные методы для выполнения сложных запросов;

•Spring Web реализует структурный паттерн MVC (Model-View-Controller): o Model (модели) обычно представлены классами Java, которые аннотированы @Entity. Они могут быть сохранены в базе данных с помощью Spring Data JPA или использоваться для передачи данных

между контроллером и представлением;

o View (представление) отвечает за отображение данных пользователю. В разработанном приложении представление реализовано с использованием Thymeleaf. Контроллеры возвращают имена представлений, а рендеринг представлений выполняется автоматически конфигурируемым с помощью Spring Boot ViewResolver;

o Controller (контроллер) обрабатывает запросы от пользователя, взаимодействует с моделью и выбирает подходящее представление для отображения данных. Контроллеры в Spring MVC аннотируются @Controller и содержат методы, аннотированные @RequestMapping, которые обрабатывают конкретные URL-пути и HTTP-запросы.

Рассмотрим пример: в каждом из классов контроллеров, работающих с сущностями (таблицами БД), содержится бин класса сервис-слоя, отвечающего за бизнес-логику предложения. Так, например в контроллере для товаров ProductController, внедрены два singleton-бина сервис-слоя. Часть кода представлена на листинге 1:

@Controller

@AllArgsConstructor

@RequestMapping("/sportline/products")

public class ProductController {

private static final String REDIRECT_LIST = "redirect:/sportline/products";

private static final String REDIRECT_ITEM = "redirect:/sportline/products/{id}";

private ProductService productService;

private BrandService brandService;

13

// реализации методов контроллера

}

Листинг 1 – Часть кода класса контроллера

Далее, каждая из реализаций бинов содержит бин репозитория для получения доступа к операциям работы с БД. Он также внедрён как singleton (одиночка), предоставляя доступ всегда к одному и тому же бину в любом из классов. Так, например в классе-сервисе для товаров ProductServiceImpl, внедрен singleton-бин класса ProductRepository. Сам класс ProductRepository реализует паттерн фасад, предоставляя доступ к CRUD-операциям, операциям фильтрации, сортировки и другим за счёт наследования от интерфейса JpaRepository, который в свою очередь реализует интерфейсы ListCrudRepository, ListPagingAndSortingRepository, QueryByExampleExecutor. Часть кода классов ProductServiceImpl и ProductRepository представлена на листинге 2:

@Service

@AllArgsConstructor

@Transactional(readOnly = true)

public class ProductServiceImpl implements ProductService {

private final ProductRepository productRepository;

// реализации методов класса-сервиса

}

public interface ProductRepository extends JpaRepository<Product, Long> {

}

Листинг 2 – Часть кода классов ProductServiceImpl и ProductRepository

Наконец после того, как контроллер обратился к классу сервис-слоя, а тот к классу репозитория, полученные данные отправляются соответствующей HTML-странице с использованием Thymeleaf, позволяя динамически загружать данные из БД и проводить с ними операции в пользовательском интерфейсе, что завершает структуру паттерна MVC.

Таким образом, использование паттернов одиночка, фасад, MVC в приложении позволяет эффективно осуществлять доступ к бинам, упрощает взаимодействие с базой данных, обеспечивает четкую структуру приложения и разделение ответственностей, что делает приложение более гибким, масштабируемым и поддерживаемым.

Также была разработана UML-диаграмма классов для проектирования и визуализации структуры приложения. Создание UML-диаграммы классов

14

позволяет наглядно представить взаимосвязи между компонентами приложения, его структуру и поведение. На UML-диаграмме классов на рисунке 5 представлены основные компоненты (контроллеры, сервисы и репозитории) и их связи. На UML-диаграмме классов на рисунке 6 представлены основные сущности (товары и их статусы, бренды, специальные предложения и посты в блогах) и их связи.

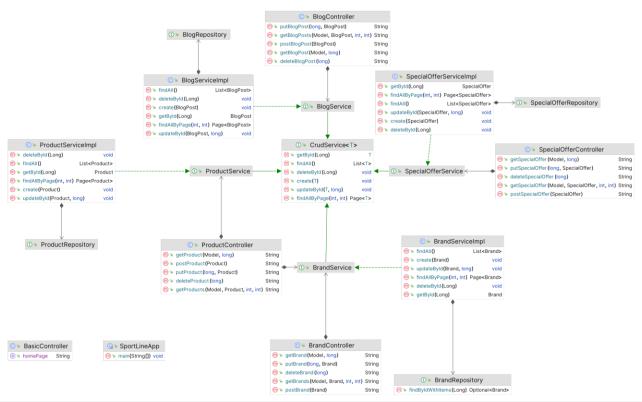

Рисунок 5 – UML-диаграмма классов контроллеров, сервисов и репозиториев

15

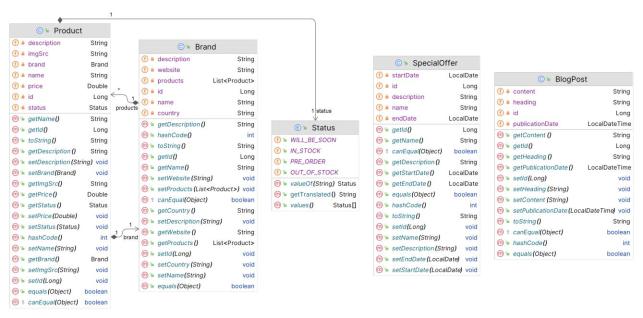

Рисунок 6 – UML-диаграмма классов сущностей

Итак, в данном разделе были рассмотрены аспекты разработки продукта. Что позволяет перейти к следующему этапу тестирования программного приложения

16

4.Тестирование разработанного программного приложения

Вданном разделе представлен процесс тестирования программного приложения, разработанного для управления данными в магазине спортивных товаров. Тестирование играет ключевую роль в обеспечении качества и надежности приложения перед его внедрением. В ходе тестирования будут оценены функциональные возможности, производительность, безопасность и стабильность приложения.

После запуска приложения следует открыть вкладку браузера с указанным

в свойствах приложения портом localhost (при тестировании используется адрес

http://localhost:8099/sportline). Сначала пользователю приложения можно

открыть главную (домашнюю) страницу, представленную на рисунке 7 (рисунок

7).

Рисунок 7 – Домашняя страница

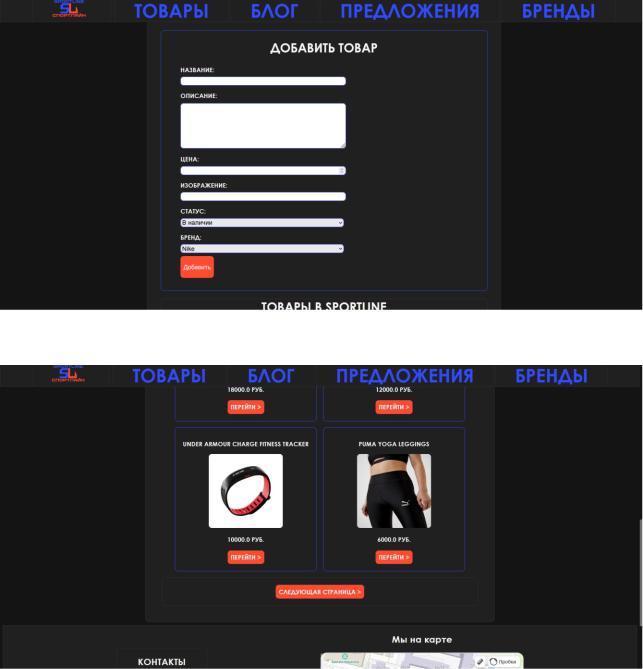

В «шапке» веб-страницы можно перейти на страницы товаров, блога, специальных предложений и брендов по нажатию на соответствующую кнопку. При переходе на страницу товаров в её верху находится форма добавления товара (рисунок 8). При пролистывании вниз доступен список всех товаров с возможностью перехода к каждому конкретному (рисунок 9).

17

Рисунок 8 – Форма добавления товара

Рисунок 9 – Список товаров

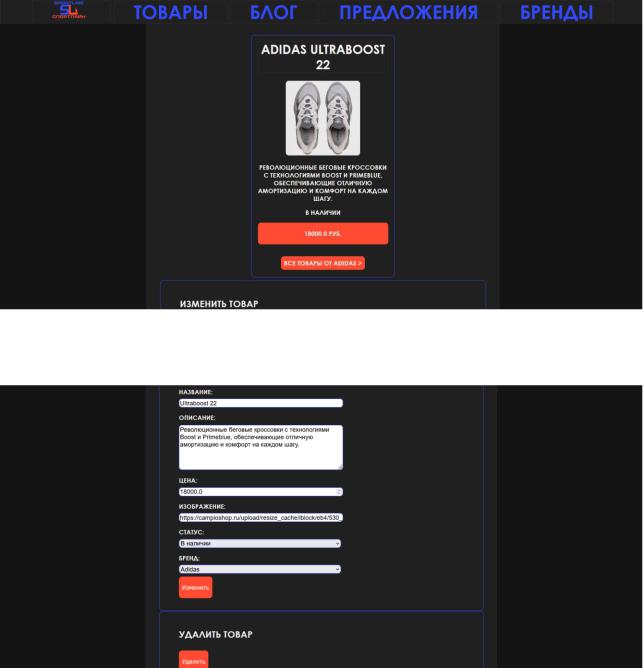

При переходе на страницу товара доступна детальная информация о нём, а также есть возможность перехода ко всем товарам бренда (рисунок 10). При пролистывании вниз доступны формы для редактирования и удаления товара, представленного на странице (рисунок 11).

18

Рисунок 10 – Детальная информация о товаре

Рисунок 11 – Формы изменения и удаления товара

На страницу с детальной информацией нужного бренда (рисунок 12)

можно попасть как со страницы товара (рисунок 10), так и со страницы добавления и списка брендов (рисунок 14). При пролистывании страницы бренда вниз доступны формы для редактирования и удаления бренда, а также список товаров этого бренда (рисунок 13).

19

Рисунок 12 – Детальная информация о бренде

Рисунок 13 – Формы изменения и удаления товара, список товаров бренда

Рисунок 14 – Страница добавления и списка брендов

20
