Тема работы «Диаграмма развёртывания»

студента очного отделения

3 курса 12002108 группы

Головкова Игоря Евгеньевича

Проверил:

асс. Пузырев Никита Сергеевич

БЕЛГОРОД, 2023

Цель работы: изучить теоретический материал и разработать диаграмму развёртывания по теме варианта.

Вариант 6: Работа предприятия оптовой торговли

Определение узлов:

• Сервера приложений

• Сервера баз данных

• ПК сотрудников предприятий

Определение артефактов:

• Веб-браузеры ПК сотрудников предприятий

• Базы данных

• Веб-приложения для работы с поставками и закупками

Определение интерфейсов:

• Прикладные программные интерфейсы (API) для взаимодействия с СУБД

Определение связей:

• Сотрудники предприятий используют браузер для взаимодействия с веб-приложением по протоколу HTTP

• Серверы приложений при помощи API соединяются с базами данных

• Предприятие-закупщик взаимодействует с предприятием-поставщиком

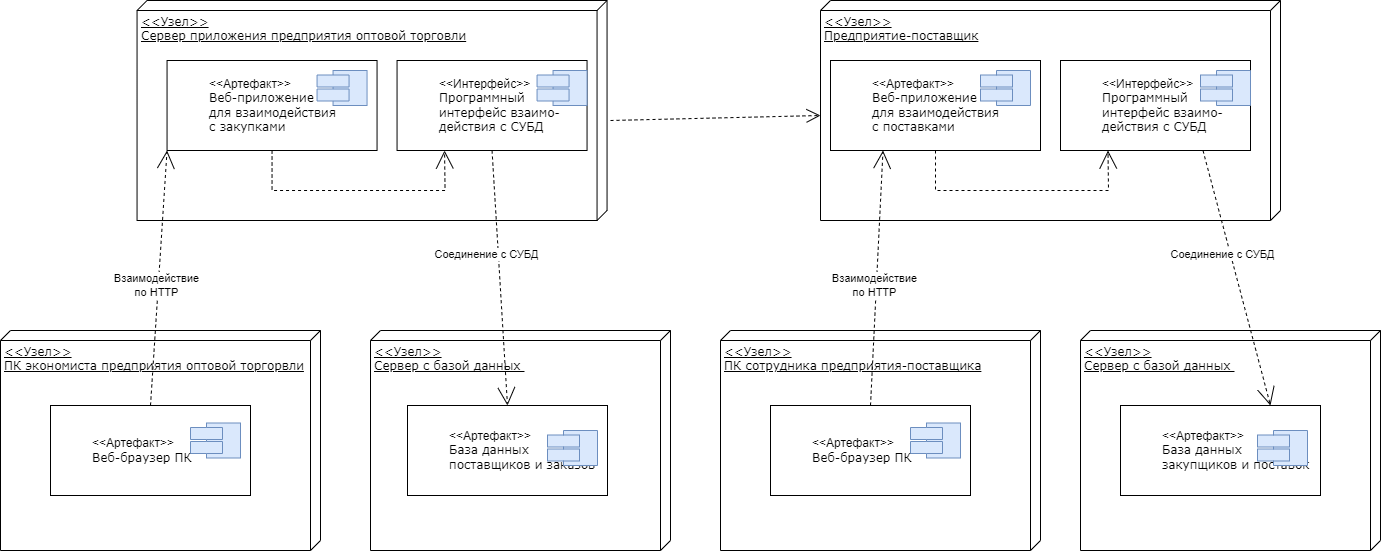

Н а рисунке 1 изображена разработанная диаграмма развёртывания.

Рисунок 1 – Изображение диаграммы развёртывания

Вывод: был изучен теоретический материал и разработана диаграмма развёртывания по теме варианта.
