Цели работы: научиться передавать данные через протоколы передачи данных и методы доступа к передающей среде в ЛВС.

Ход работы:

Задание

1.   Изучить теоретические сведения.

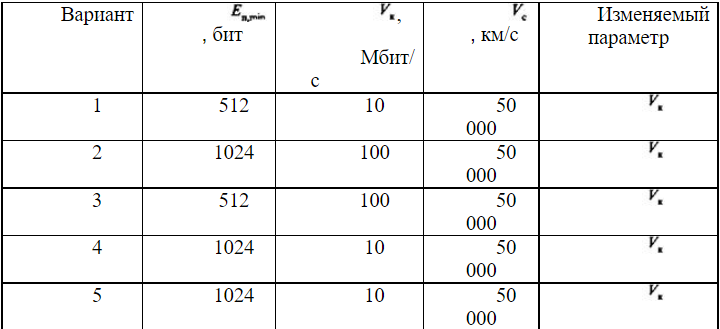

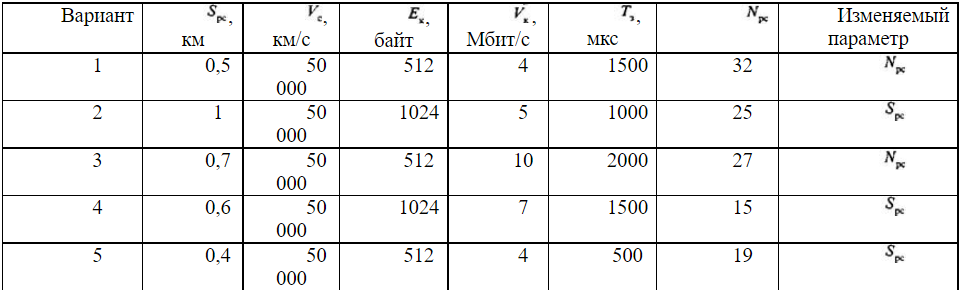

2.   Произвести исследование зависимости максимально допустимого расстояния S_max между наиболее удаленными станциями локальной сети Ethernet от изменяемого параметра по своему варианту (Пример №1). Количество значений изменяемого параметра равно 10.

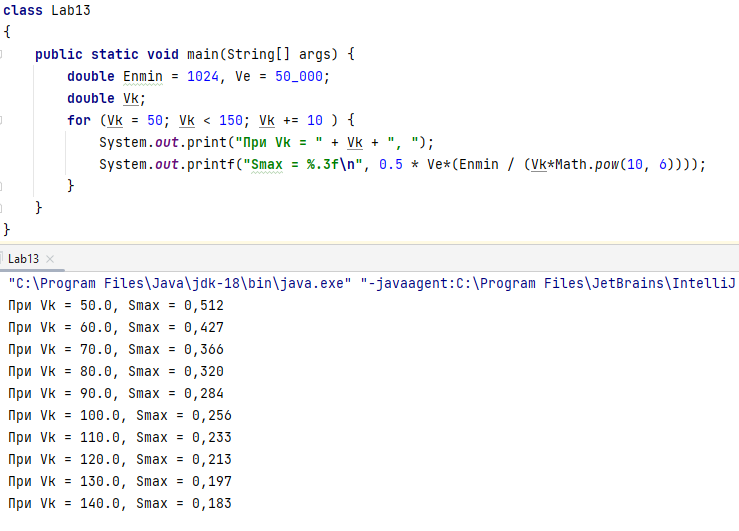

Рисунок 1 – Результат работы программы для задания 1

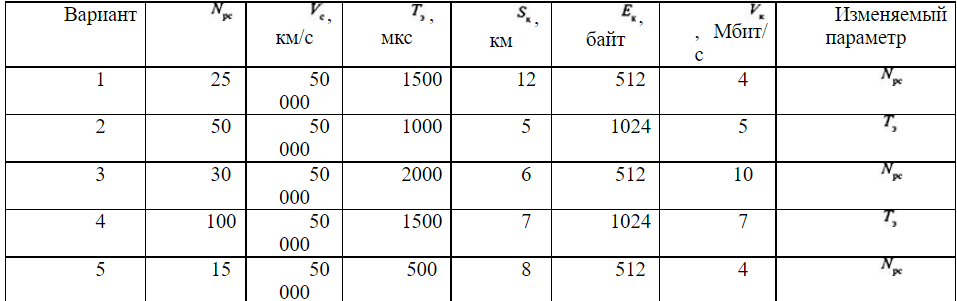

3.   Произвести исследование зависимости максимального времени реакции на запрос пользователя (T_p,max) в локальной сети с кольцевой топологией, где реализуется ППД типа «маркерное кольцо» без приоритетов от изменяемого параметра по своему варианту (Пример №2). Количество значений изменяемого параметра равно 10.

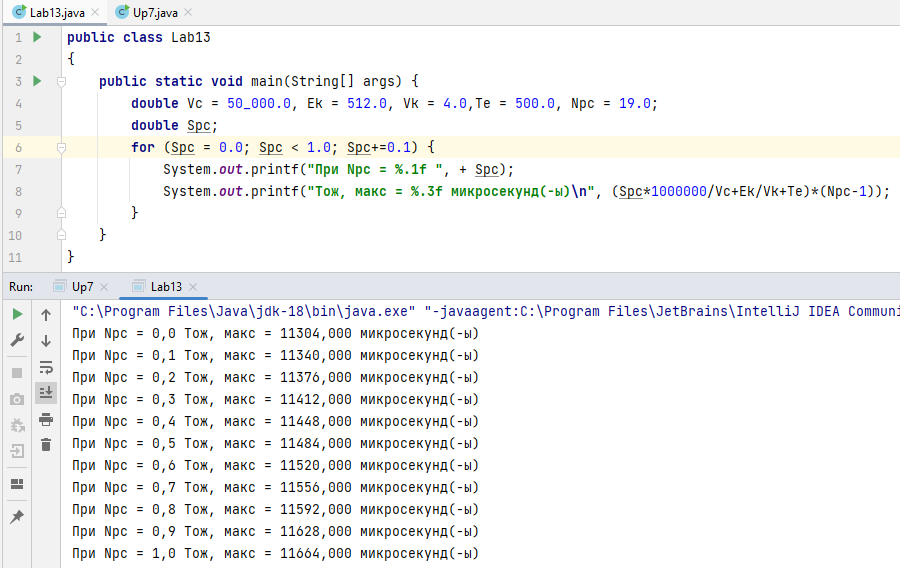

Рисунок 2 – Результат работы программы для задания 2

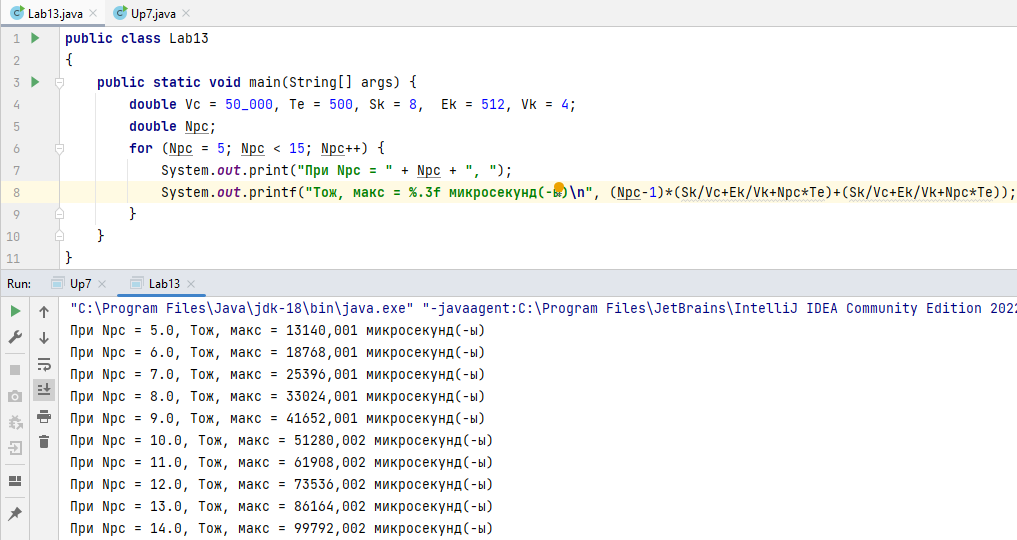

4.   Произвести исследование зависимости максимального времени T_max на передачу кадра от одной рабочей станции к другой в сети со звездообразной топологией и эстафетной передачей маркера по логическому кольцу (маркер переходит последовательно от одной PC к другой в порядке возрастания их сетевых номеров) от изменяемого параметра по своему варианту (Пример №3). Количество значений изменяемого параметра равно 10.

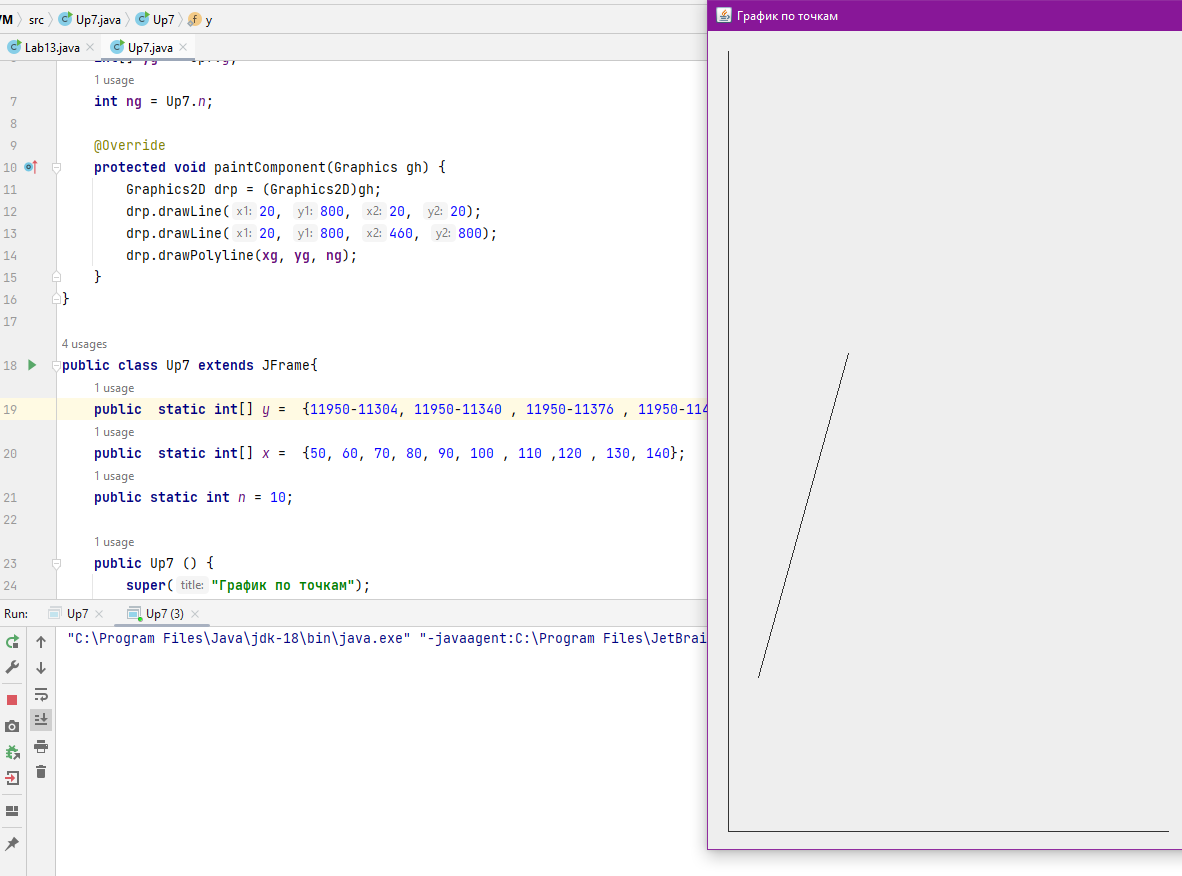

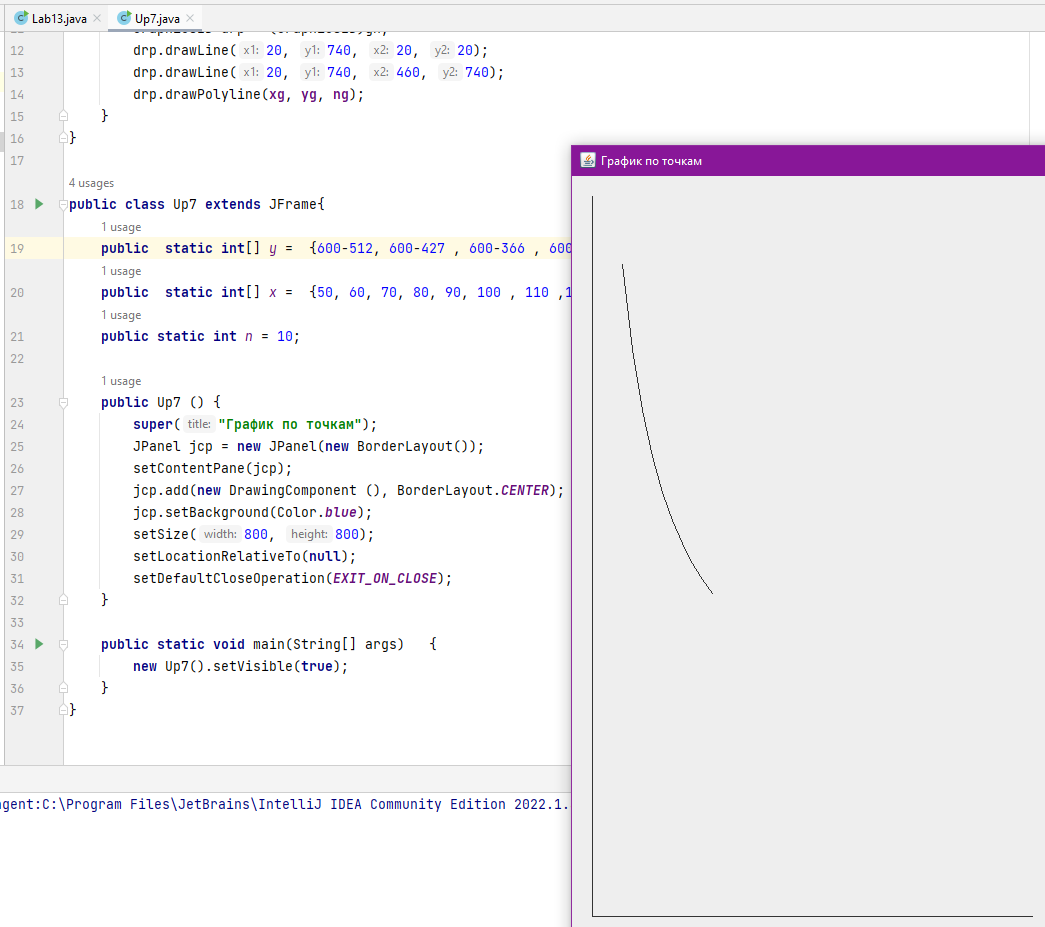

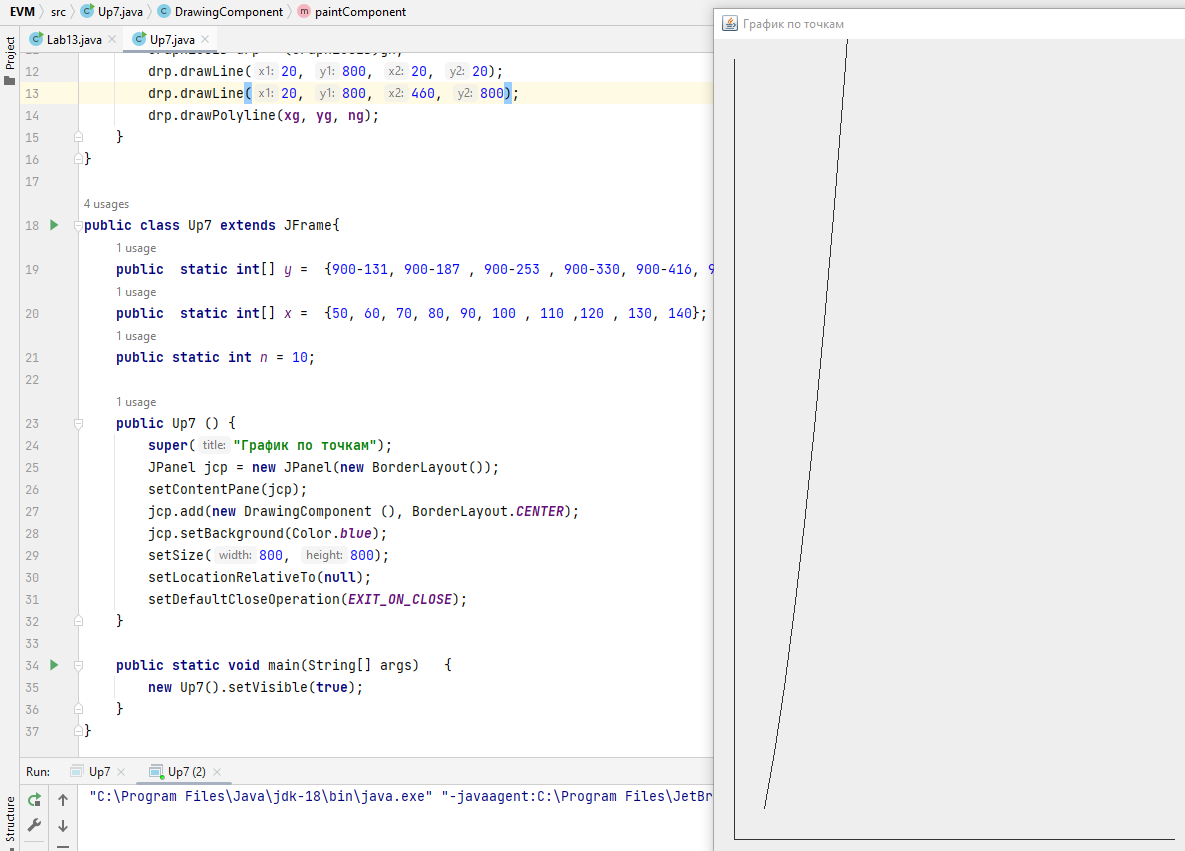

5.   Для проведения исследований необходимо разработать программу, с использованием доступного инструментального средства, интерфейс которой должен содержать как текстовую, так и графическую входную/выходную информацию.

Вывод: в ходе лабораторной работы были получены навыки передачи данных через протоколы передачи данных и методы доступа к передающей среде в ЛВС.

Ответы на контрольные вопросы:

1. Типичными методами доступа к передающей среде в современных ЛВС являются:

- множественный доступ с контролем несущей и обнаружением конфликтов (CSMA/CD), иначе называемой методом доступа Ethernet, так как именно в этой сети он получил наибольшее распространение;

- маркерное кольцо (метод доступа Token Ring);

- маркерная шина (метод доступа ARCnet).

ППД нижнего уровня в ЛВС можно разделить на: без приоритетов, с приоритетами.

Без приоритетов: случайный доступ, передача маркера, вставка регистра, временное разделение канала.

С приоритетами: контроль несущий без колизии, временное разделение канала, передача маркера.

3. Метод доступа Ethernet является методом множественного доступа с прослушиванием несущей и разрешением коллизий (конфликтов) (CSMA/Cd - Carier Sense Multiple Access with Collision detection).

Перед началом передачи рабочая станция определяет, свободен канал или занят. Если канал свободен, станция начинает передачу.

Ethernet не исключает возможности одновременной передачи сообщений двумя или несколькими станциями.

4. ArcNet использует метод доступа с передачей маркера, топологию «звезда-шина»© и работает на скорости 2,5 Мбит/с. Преемница сети ArcNet - ArcNet Plus - работает на скорости 20 Мбит/с. Поскольку ArcNet использует передачу маркера, компьютер в сети ArcNet, чтобы начать передачу данных, должен получить маркер. Маркер переходит от одного компьютера к другому согласно назначенным им порядковым номерам, независимо от их физического местонахождения.

5. В сетях Token Ring используется маркерный метод доступа, который гарантирует каждой станции получение доступа к разделяемому кольцу в течение времени оборота маркера. Из-за этого свойства этот метод иногда называют детерминированным. Метод доступа основан на приоритетах: от 0 (низший) до 7 (высший). Станция сама определяет приоритет текущего кадра и может захватить кольцо только в том случае, когда в кольце нет более приоритетных кадров.
