Лаб_1 Головков И.Е. 12002108 АЭВМ
.docxБЕЛГОРОДСКИЙ ГОСУДАРСТВЕННЫЙ НАЦИОНАЛЬНЫЙ
ИССЛЕДОВАТЕЛЬСКИЙ УНИВЕРСИТЕТ»
(НИУ «БелГУ»)
ИНСТИТУТ ИНЖЕНЕРНЫХ И ЦИФРОВЫХ ТЕХНОЛОГИЙ
Кафедра информационных и робототехнических систем
Отчет
по дисциплине «Архитектура ЭВМ и вычислительных систем»
специальности Информационные системы и технологии
профиль «Информационно-управляющие системы»
Лабораторная работа № 1 по теме
«Подключение оборудования к системному блоку»
Вариант № 5
Выполнил:
студент очной формы обучения
группы 12002108
Головков Игорь Евгеньевич
Проверила:
Доцент кафедры ПИиИТ, к-т техн. наук
Явурик Ольга Васильевна
БЕЛГОРОД 2022
Цель работы
Овладеть знаниями об основных блоках и периферийных устройств персонального компьютера, о способах их соединения.
Ход работы:
Таблица 1
№ Разъема |
Разъем |
Тип разъема |
Количество контактов |
Примечания |
1 |
Питание системного блока |
Male |
3 |
Для питания от сети |
2 |
DVI |
Female |
29 |
Подключение видеоустройств |
3 |
VGA |
Female |
15 |
Для вывода изображения на монитор, проигрыватель DVD и плазменный и ЖК-телевизор |
4 |
PS/2 |
Female |
6 |
Разъем для подключения для клавиатуры/мышь |
5 |
USB |
USB 3.0,Female |
4 |
Улучшенный универсальный разъем для мыши, клавиатуры, сканера и т. д. |
USB
|
USB 2.0,Female |
4 |
Универсальный разъем для мыши, клавиатуры, сканера и т. д. |
|
USB
|
USB Type C,Female |
24 |
Универсальный разъём, который используют для зарядки, передачи данных и видео в 4К и 5К |
|
6 |
Display Port |
Female |
20 |
Используется в качестве наиболее современного интерфейса соединения аудио- и видеоаппаратуры |
7 |
LAN |
Female |
8 |
Компьютерная сеть, покрывающая обычно относительно небольшую территорию или небольшую группу зданий |
8 |
HDMI |
Female |
19 |
Интерфейс для мультимедиа высокой чёткости, позволяющий передавать цифровые видеоданные высокого разрешения и многоканальные цифровые аудиосигналы |
9 |
Mic In |
Female |
1 |
Микрофонный вход |
10 |
Line In |
Female |
1 |
Линейный вход |
11 |
Line Out |
Female |
1 |
Выход на динамики |

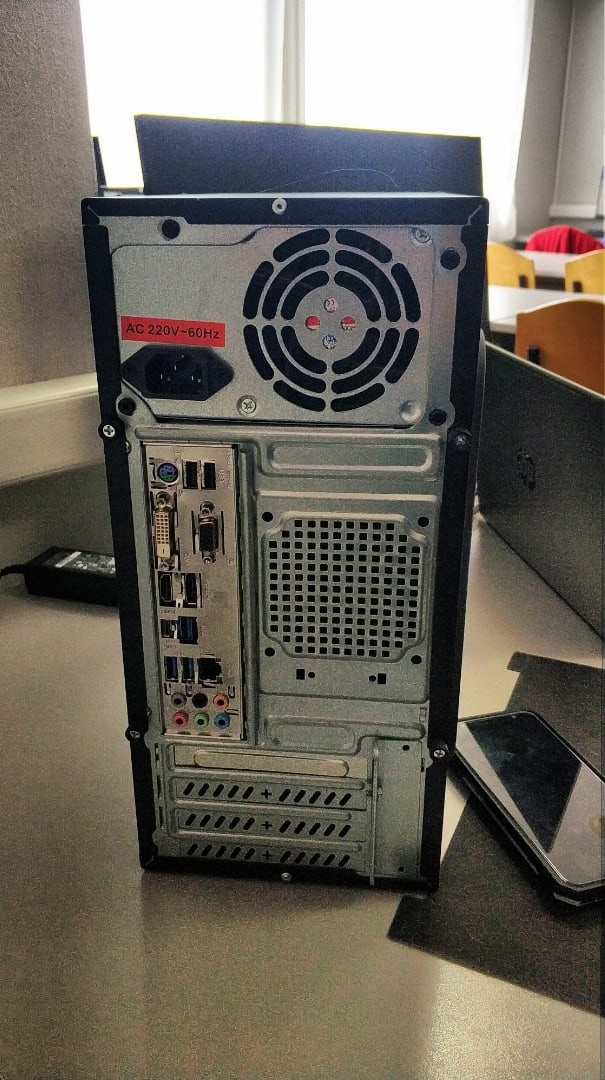

Рисунок 1 – Задняя стенка системного блока
Контрольные вопросы
Базовая конфигурация – типовой состав устройств компьютерной системы. В неё входят: системный блок; монитор; клавиатура; манипулятор (мышь). Конфигурация ПК: блок питания; ОЗУ; ПЗУ; ЦПУ; Видеокарта.
Основные характеристики монитора: диагональ матрицы; соотношение сторон; разрешение экрана; углы обзора; частота обновления экрана; время отклика пикселя
Характеристики разъемов: VGA-порт видеоадаптера: 15 контактов, Female; разъем питания системного блока: 3 контакта, Male; разъем питания монитора: 3 контакта Female; USB2.0: 4 контакта, Female, (до 480 Мбит/сек.); USB3.0: 4 контакта, Female, (до 5 Гбит/сек.); USB Type C: 24 контакта, Female, (до 5-10 Гбит/сек.); сетевой интерфейс: 8 контактов Female, (100 Мбит/сек.).
Типы периферийных устройств: внутренние (ОЗУ, процессор, видеокарта, материнская плата и т. д.); внешние: устройства ввода и вывода данных, хранения и обмена (принтеры, сканеры, внешние видеокамеры, компьютерная мышка, клавиатура, флешка)
Стандарты TCO 99 – сертификация ТСО включает в себя оценку дисплеев по таким параметрам, как уровень излучений, эргономика, потребление энергии и соответствие экологическим требованиям.
