Лабораторная работа №4 (12)
Установка и настройка DNS
Цель работы: настроить Dynamic DNS и протестировать Ваш сервер DNS.
Для выполнения потребуются оба компьютера — INF10SXX и INF10SXX+1.
Задание 1: проверьте зону прямого просмотра и создайте зону обратного
просмотра
Вы удалите созданную при установке DNS зону прямого просмотра,
интегрированную с Active Directory, и создадите стандартные зоны прямого и обратного
просмотра.
1.Зарегистрируйтесь на сервере INF01SXX как администратор.
2.Далее откройте оснастку DNS. (Диспетчер серверов/Среда/DNS)
3.В дереве консоли раскройте узел INF10SXX, а затем — папку Зоны прямого
просмотра.
Рисунок 1 – Окно настройки службы DNS
4.Щелкните контейнер INF10SXX (В примере INF10S7
5.В меню действие появится команда удалить.
6.Появится окно с просьбой подтверждения операции. Нажмите «ОК»

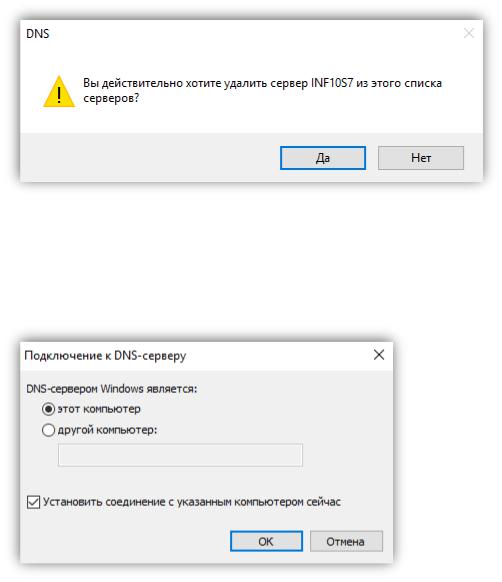

Рисунок 2 – Окно подтверждения удаления серверов из списка DNS-серверов.
7. В меню Действие выберите команду «Подключение к DNS-серверу…». В
качестве DNS-сервера указать «этот компьютер» и нажмите ОК
Рисунок 3 – Выбор целевого компьютера (в роли DNS-сервера).
8. В меню Действие выберите команду Создать новую зону. Откроется окно мастера New Zone (Мастер создания новой зоны).
Рисунок 4 – Пункт Создать новую зону в контейнере INF10S7
Рисунок 5 – Мастер создания новой зоны
9.Щелкните кнопку Далее. Откроется окно Тип зоны.

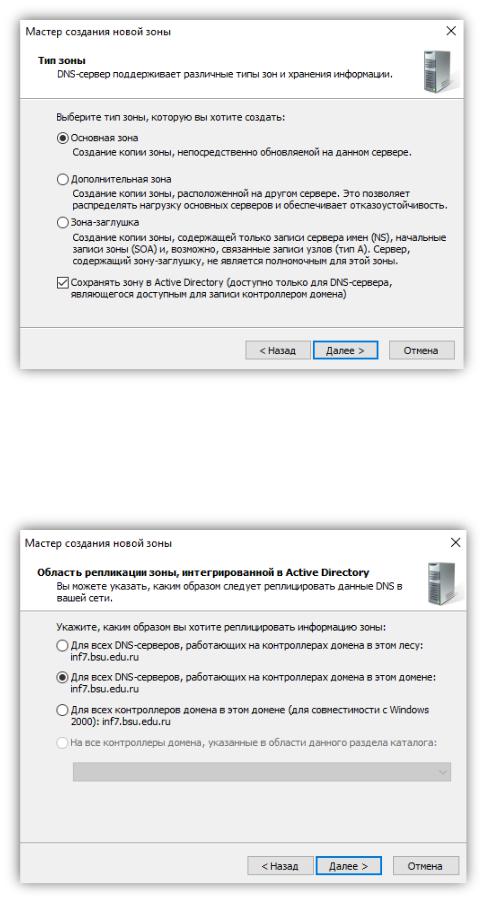

Рисунок 6 – Выбор типа зоны
10. Далее откроется окно репликации зоны. Выберете вариант, который изображен на рисунке 7
Рисунок 7 – Область репликации зоны
11. Далее необходимо выбрать тип зоны. В открывшемся окне выбираем «Зона прямого просмотра».
Рисунок 8 – Выбор типа зоны.
12.Откроется окно Имя зоны. Введите INFXX.ru и щелкните кнопку Далее.
Рисунок 9 – Задание имени зоны
13. Откроется окно запрашивающее тип динамического обновления. Выберете вариант, изображенный на рисунке 9
Рисунок 10 – Выбор типа динамического обновления
14. Далее создание новой зоны будет завершено. Мастер выдаст общую информацию настроек зоны.
Рисунок 11 – Окно мастера создания зоны на завершающей стадии.
15.Откройте окно оснастки DNS.
Рисунок 12 – Окно оснастки DNS
Заметьте: сгенерированы записи Начальная запись зоны, Сервер имен.
16.В дереве консоли щелкните папку Зоны обратного просмотра.
17.В меню Действие выберите команду Создать новую зону.
Рисунок 13 – Пункт Создать новую зону… в папке Зоны обратного просмотра
18.Откроется окно мастера создания новой зоны.
19.Щелкните «Далее». Выберете тип зоны «Основная».
Рисунок 14 – Выбор типа зоны
20.Далее выберете область репликации зоны, как на рисунке 15.
Рисунок 15 – Выбор репликации зоны.
21.В пункте Имя зоны обратного просмотра выбрать Зона обратного просмотра
IPv4. (рисунок 16)
Рисунок 16 – Выбор версии IP зоны обратного просмотра
22. Убедитесь, что выбран переключатель Идентификатор сети. В поле под ним введите 172.23.30. Поле Имя зоны обратного просмотра внизу окна должно выглядеть так:
30.23.172.in-addr.arpa.
Рисунок 17 – Окно мастера создания новой зоны в «Зона обратного просмотра»
23. Щелкните кнопку «Далее». Откроется окно выбора динамического обновления. Выберете тип обновления, который показан на рисунке 18
Рисунок 18 – Выбор типа динамического обновления.
24.На этом работа мастера завершена.
Рисунок 19 – Окно мастера создания новой зоны.
