Лабораторная работа № 10.

Установка и настройка службы DHCP

Цель работы: установить и настроить службу DHCP. Затем определить область и задать для нее небольшой диапазон.

! Перед выполнением работы необходимо убедиться, что сервер находится в изолированной сети (Внутренняя сеть). Это поможет избежать конфликтов, связанных с IP-

адресами. Так же вам потребуется создать ещё одну виртуальную машину (Лабораторная 2

и 3) и поднять там сервер (IP-адрес указать на второй машине 172.23.30.XX+1(пример у 1

машины 172.23.30.10 у второй 172.23.30.11) маску указать /24 (255.255.255.0), основой шлюз так указать как и у первой машины 172.23.30.254). (Примечание не забудьте поменять количество выделяемой оперативной памяти для каждого из серверов учитывая ваш общий объем памяти + фоновые программы, приме: всего 8 га, на каждую из машин выделить по

2 га, 4 оставить на работу своего реального устройства). Компьютеры в итоге должны пинговать друг друга как на рисунке 1. (в примере лабораторной работы INF10SXX это

INF10S7, а INF10SXX +1 это INF10S17, у вас должно быть примерно так:

INF10SXX=INF10S10, INF10SXX +1= INF10S11)

Рисунок 1 – Проверка связи между компьютерами

Задание 1: настройте параметры TCP/IP на INF10SXX для использования

статичного IP-адреса

Настроите сервер для использования статичного IP-адреса — это необходимое

условие для установки службы DHCP.

1.Зарегистрируйтесь на сервере как Администратор.

2.Раскройте меню Пуск/Панель управления/Центр управления сетями и общим доступом /Изменение параметров адаптера/Сетевые подключения откроется одноименное окно с адаптером. Откройте свойства адаптера

3.Откройте свойства сетевого адаптера.

4.Щелкните IP версия 4 (TCP/IPv4), убедитесь, что напротив этого элемента установлен флажок.

5.Щелкните кнопку Свойства. Откроется диалоговое окно свойств IP версия 4

(TCP/IPv4).

6.Щелкните переключатель Использовать следующий IP-адрес, если он не был включен до этого.

7.В поле IP-адрес введите 172.23.30.XX,(если адрес уже установлен ничего не меняйте), Маску подсети указать /24, то бишь 255.255.255.0, уберите адрес соснового шлюза. Также необходимо удалить адреса DNS и WINSсерверов.

Рисунок 1 – Настройка параметров TCP/IP для использования статичного IP-адреса

8. Щелкните кнопку ОК.

9. Щелкните кнопку ОК, чтобы закрыть диалоговое окно сетевого адаптера.

Задание 2: определите физический адрес компьютера

Определите физический адрес сервера, установленного на соседнем компьютере

(INF10SXX +1). Он потребуется Вам на одном из следующих этапов для резервирования

IP-адреса.

Рисунок 2 – Физический адрес второго сервера

1. Если вы не проверяли связь между серверами до этого то, убедитесь, что сервер INF01SXX +1 подключен к той же изолированной сети, что и сервер INF10SXX.

Затем зарегистрируйтесь на сервере INF01SXX как Администратор.

2.Чтобы определить физический адрес адаптера на удаленном сервере

(INF01SXX +1), откройте командную строку («win+r» и вписать туда «cmd»). В командной

строке введите ping <IP-адрес сервера>(172.23.30.XX+1), затем в командной строке введите

arp -a

Рисунок 3 – Определение физического адреса второго сервера, через компьютер первого

сервера.

3.Запишите физический адрес сервера INF01SXX+1, показанный в выведенной на экран строке. Физический адрес — это аппаратный или МАС-адрес.

4.Проверить правильность выполнения, выполнив на сервере INF01SXX+1

команду ipconfig/all из командной строки. (рисунок 2)

Задание 3: установите службу DHCP.

Вы установите службу DHCP на сервер INF01SXX.

1.На INF10SXX раскройте Диспетчер серверов.

2.Нажимаем Добавить роли и компоненты.

Рисунок 4 – Диспетчер серверов

3. В Мастере добавления ролей и компонентов нажимаем далее, Тип установки Далее, выбираем наш сервер, если он не выбран и нажимаем далее. В пункте Роли сервера ставим галочкуDHCP-сервер.

Рисунок 5 – Добавление DHCP-сервера

4. После добавления DHCP-сервера нажимаем Далее. В пункте Компоненты нажимаем далее, так же и в пункте DHCP-сервер. В пункте Подтверждение нажимаем установить. (Галочку автоматического перезапуска не ставить).

По завершению установки в пункте Результаты будет гиперссылка(текст выделенный синим цветом) Завершение настройки DHCP, нажмите на него.

Рисунок 6 – Результаты добавления ролей и компонентов

5. Откроется Мастер настройки DHCP после установки, щелкните кнопку Далее. В пункте Авторизация выбрать Использовать учетные данные следующего пользователя, в данном случае это наш пользователь домена INFXX/Администратор

(пример рисунок 7).

Рисунок 7 – Настройка DHCP после установки

6.Щелкните кнопку Фиксировать.

7.Появится информация что Создание групп безопасности готово, а также Авторизация DHCP-сервера готово

8.Нажимаем кнопку Закрыть и также закрываем Мастер добавления ролей и компонентов. В верху Диспетчера серверов появится флажок с цифрой два, это указывает что установка компонентов завершена. (рисунок 8)

Рисунок 8 – Флажок уведомлений

Задание 4: определите и настройте область DHCP.

Вы определите и настроите на сервере INF01sXX область DHCP.

1.Далее в Диспетчере серверов нажимаем средства и выбираем DHCP.

Откроется оснастка DHCP.

2.Разверните окно оснастки DHCP.

Рисунок 9 – Окно оснастки DHCP

3. В дереве консоли дважды щелкните узел inf10sXX.INFXX.bsu.edu.ru [172.23.30.XX]. Выбираем IPv4 и жмем на него правой кнопкой мыши.

Рисунок 10 – Настройка DHCP

4.Выбираем Создать область....

Рисунок 11 – Мастер создания области

5.Щелкните кнопку Далее. Откроется окно Имя области.

6.В поле Имя введите INF10SXX Scope.

7.В поле Описание введите Номер своей группы и щелкните кнопку Далее.

Рисунок 11 – Окно «Мастер создания области».

8.Откроется окно Диапазон адресов.

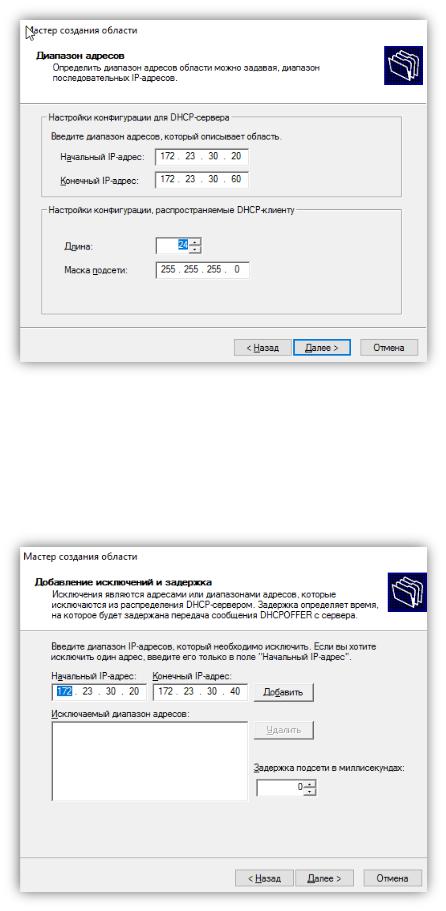

Рисунок 12 – Диапазон адресов

9.В поле Начальный IP-адрес введите 172.23.30.20, а в поле Конечный IP-адрес
