Часть 3. Проверка выполнения работы.
Необходимо открыть браузер на PC1 и PC2 и перейти на страницы cisco.com и facebook.com, а после этого открыть командную строку роутера и проверить show policy-map [номер инткерфейса]. (См. рисунок 1-2).
Рисунок 1 - Проверка policy-map на R1

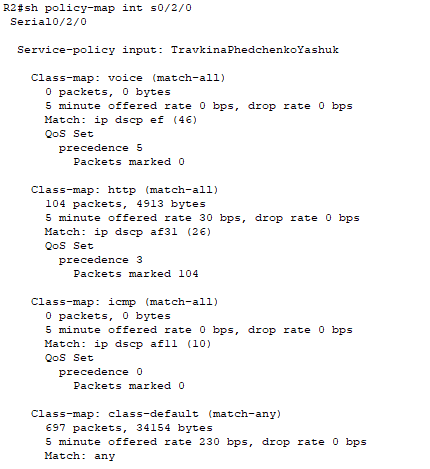

Рисунок 2 - Проверка policy-map на R2
Далее необходимо отправить эхо-запрос с PC1 и PC2 на cisco.com, открыть командную строку роутера и проверить что трафик попал в нужный policy map ( show policy-map [номер интерфейса]). (См. рисунок 3-4).

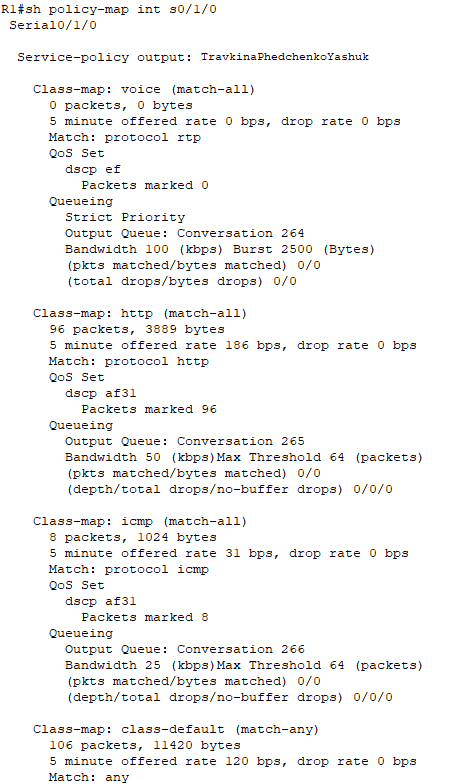

Рисунок 3 - Проверка policy-map на R1 после эхо-запросов
Рисунок 4- Проверка policy-map на R2 после эхо-запросов
Далее необходимо использовать режим симуляции для просмотра маркировки пакетов с приоритетом DSCP и IP. (См. рисунок 5-9).
Рисунок 5 - Проверка атрибута DSCP в пакете HTTP по направлению от R1 к R2

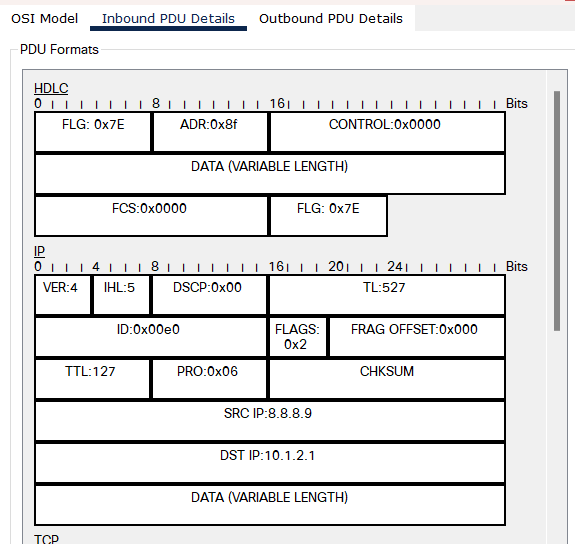

Рисунок 6 - Проверка атрибута DSCP в пакете HTTP по направлению от R2 к R1

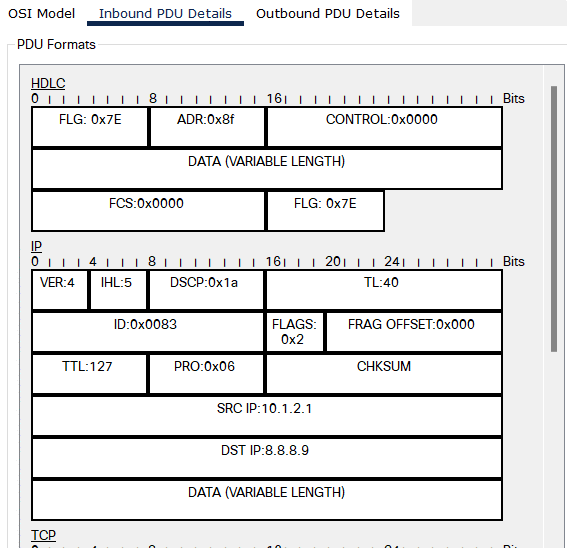

Рисунок 7 - Проверка атрибута DSCP в пакете TCP по направлению от R1 к R2
Рисунок 8 - Проверка атрибута DSCP в пакете ICMP по направлению от R1 к R2

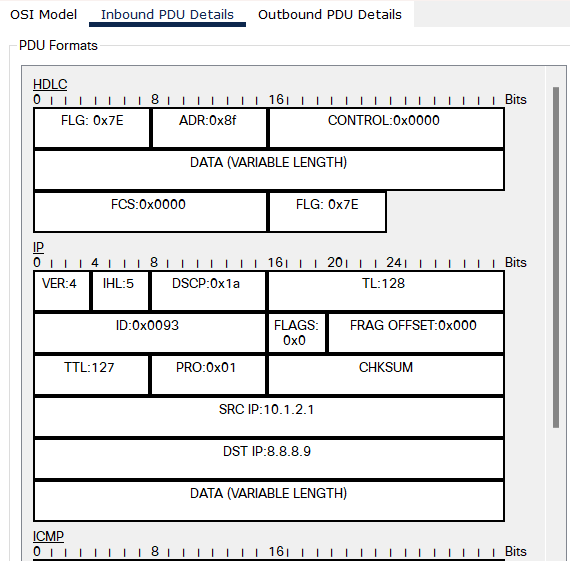

Рисунок 9 - Проверка атрибута DSCP в пакете ICMP по направлению от R1 к R2
Вывод
В ходе выполнения лабораторной работы был настроен QoS на сетевых устройствах Cisco через packet tracer.
