Часть 6. Совершение и запись звонков.
Совершите звонки с первого абонента на второго и наоборот, как на рисунках 29.
Рис. 28. Совершение звонка с PhonerLite
Рис. 29. Принятие звонка
Рассмотрите пункт «Трассировка звонков» в разделе
«Диагностика», указанный на рисунке 31. Изучите информацию о звонках, указанную на рисунке 32.

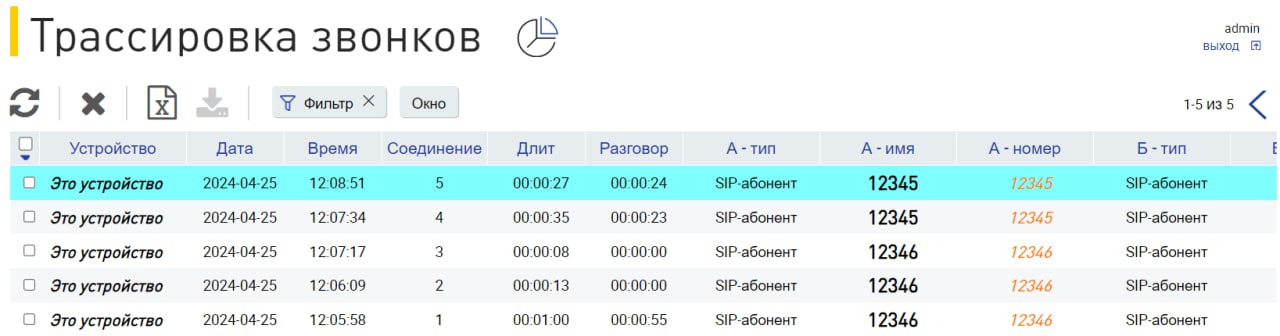

Рис. 30. Трассировка звонков

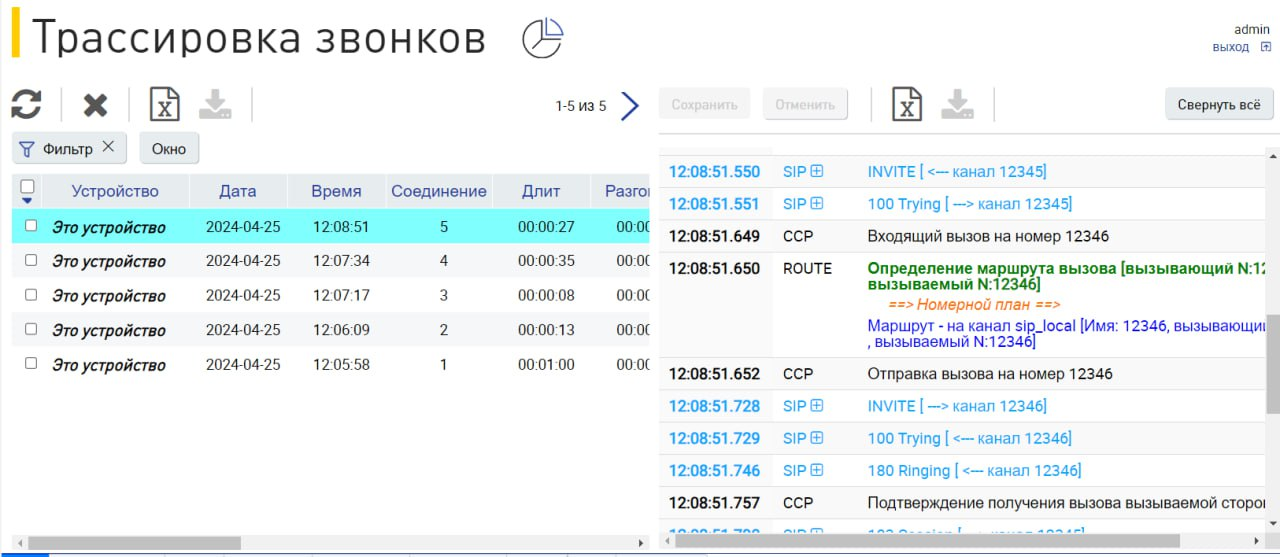

Рис. 31. Параметры и события звонка
Лабораторная работа №2 «Настройка таблицы маршрутизации и сервисных функций IP-АТС Агат CU»
Цель работы
Целью данной лабораторной работы является ознакомление и приобретение базовых навыков в настройке таблиц маршрутизации и сервисных функций данной системы.
Задачи
Для достижения данной цели были поставлены следующие задачи:
Провести настройку таблиц маршрутизации. Создать несколько таблиц маршрутизации и задать для каждой из них правила маршрутизации вызовов.
Изучить основные сервисные функции IP-АТС.
Провести настройку сервисных функций.
Создать и настроить звуковое меню IVR.
Проверить функциональность настроенных функций.
Схема лабораторной установки
На рисунке 1 представлена схема лабораторной установки:
Рис. 32. Схема лабораторной установки
Руководство
Таблица маршрутизации (ТМ) – задаваемая пользователем таблица, определяющая маршрутизацию входящих вызовов. В IP-АТС, каждому каналу, сервису и сетевому соединению может быть назначена определенная таблица маршрутизации для определения пути вызова. При этом в системе может быть использовано несколько таблиц маршрутизации.
Использование таблиц маршрутизации способствует решению следующих задач:
− Разграничение доступа абонентов в зависимости от типа связи.
− Обеспечение перенаправления вызовов на направления, недоступные номерному плану.
− Возможность задания различных схем обработки вызовов для различных групп абонентов.
− Гибкость в изменении схемы обработки вызовов для конкретного абонента или группы абонентов.
− Передача альтернативного номера абонента в качестве
АОН/CallerID.
− Применение альтернативных маршрутов для вызовов, если обычный маршрут недоступен из-за проблем с удаленными устройствами или неисправности линии.
Таким образом, использование таблиц маршрутизации в IP-АТС предоставляет широкие возможности для настройки и контроля процесса маршрутизации вызовов с целью обеспечения гибкости и эффективности в работе сетевой телефонии.
Часть 1. Настройка таблиц маршрутизации
Запустите IP-АТС Агат CU и подключитесь к WEB-интерфейсу для настройки АТС.
Создайте несколько таблиц маршрутизации в настройках IP-АТС, указанные на рисунке 2, соответствуя таблице 3 из лабораторной работы №1. Число строк означает количество заданных маршрутов в таблице, а с помощью комментария можно кратко обозначить функции данной ТМ, как показано на рисунке 3.

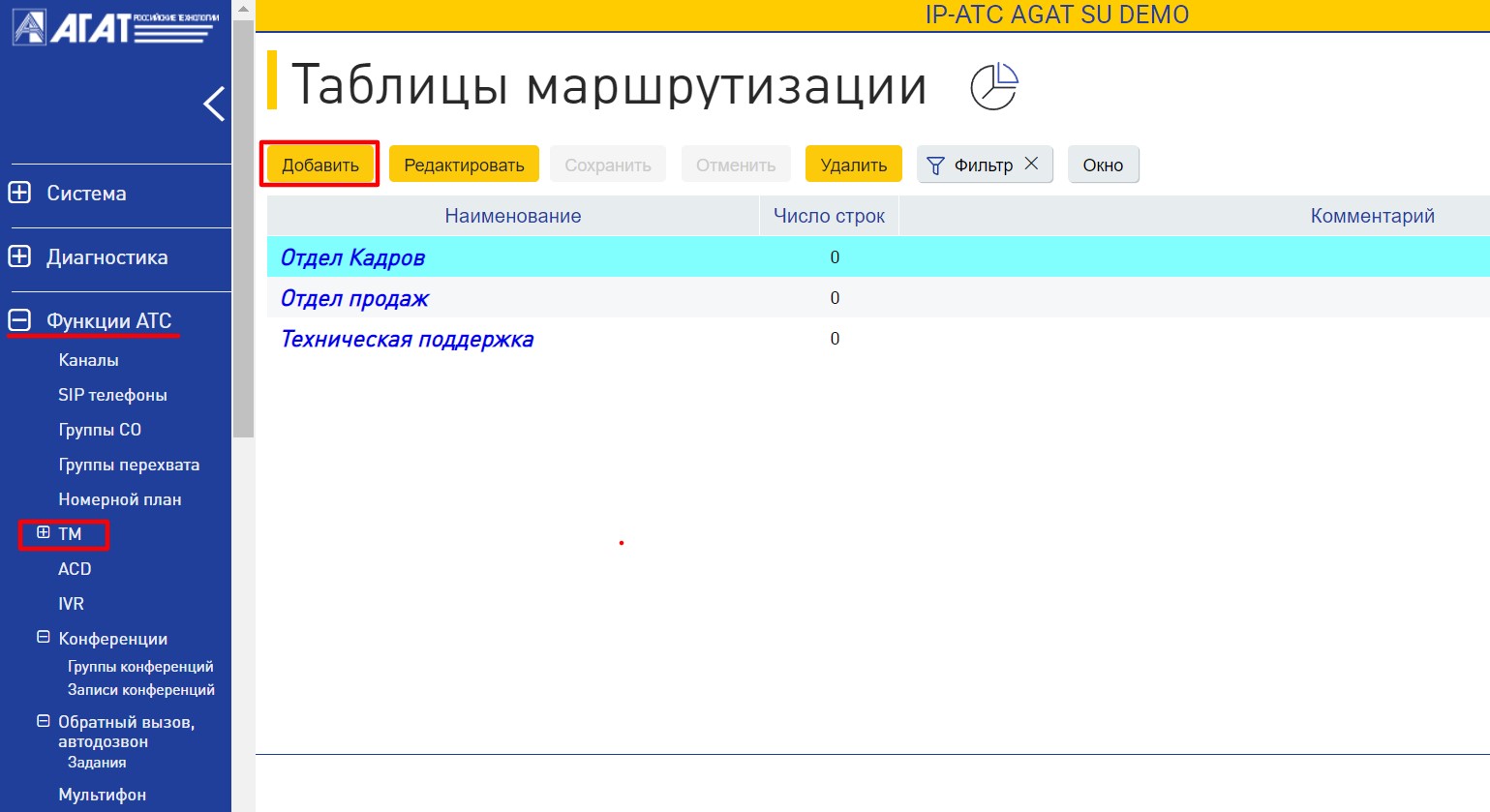

Рис. 33. Настройка ТМ

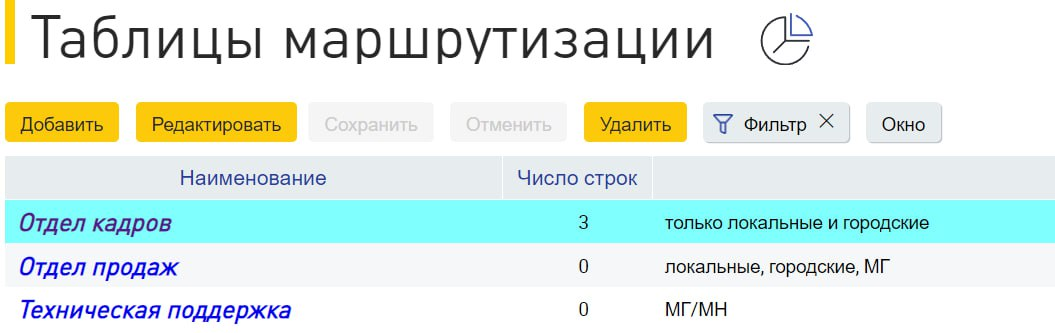

Рис. 34. Настройка параметров ТМ
Для настройки таблицы нажимаем на одну из них, а затем на кнопку «Редактировать», после чего переходим в раздел, показанный на рисунке 4. Также, подробные сведения по настройке таблицы можно изучить в разделе «?», указанном на рисунке 5.

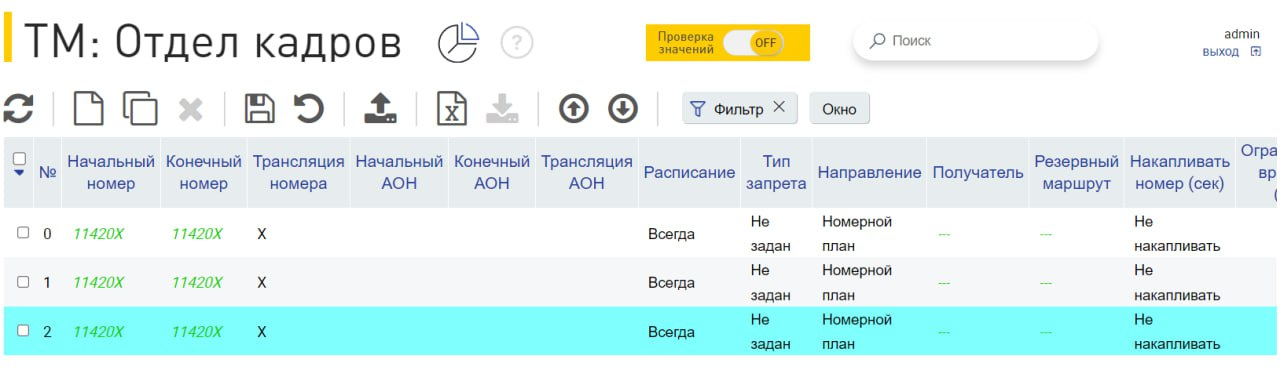

Рис. 35. ТМ: Отдел Кадров

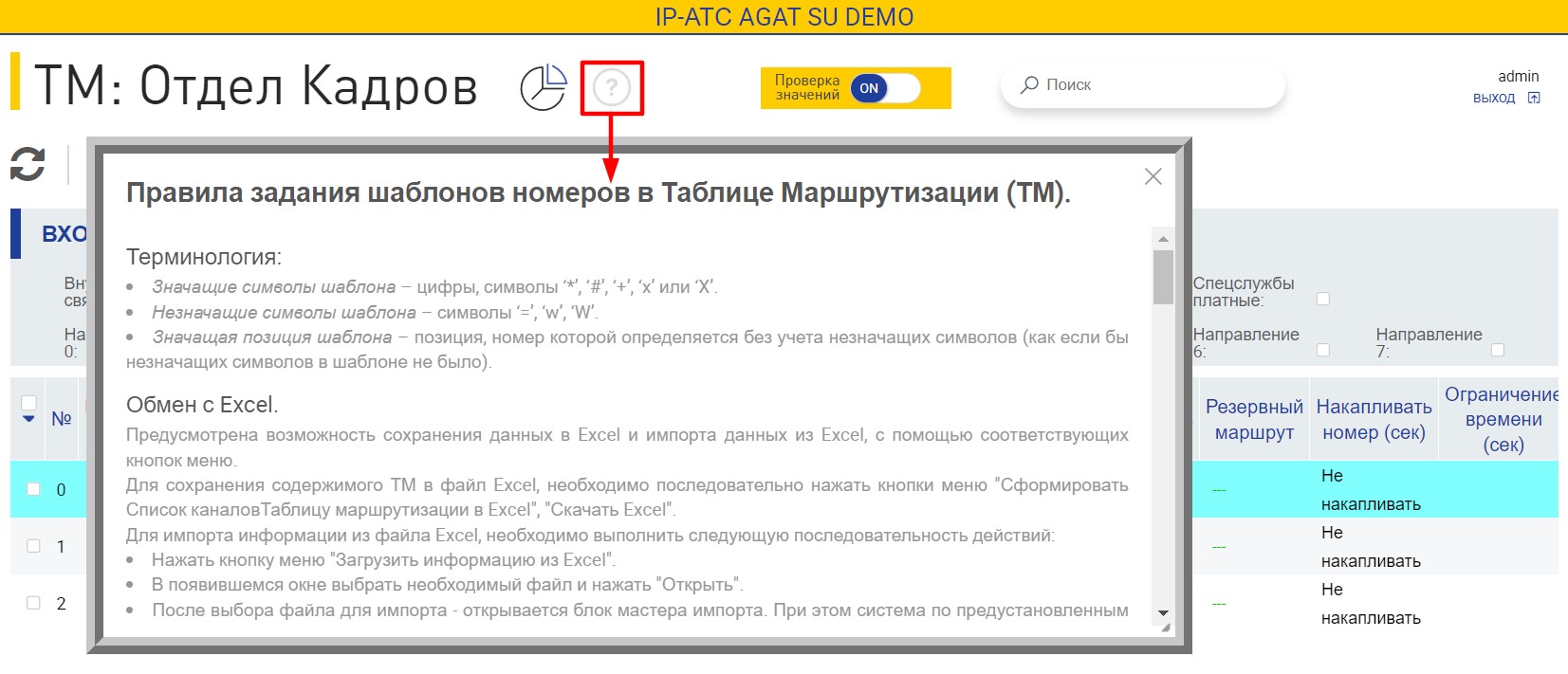

Рис. 36. Правила задания шаблонов номеров в ТМ
Сформируйте записи в каждой таблице маршрутизации в соответствии с ограничениями, приведенными в таблице 3, предварительно изучив правила создания таблиц маршрутизации, схожие с регулярными выражениями. Покажите результат в виде скриншотов. Пример настройки продемонстрирован на рисунке 6.
Базовые правила при настройке таблицы маршрутизации:
− Символ «x» обозначает любой номер. То есть если в ТМ в качестве значения поля «начальный номер» указать символ «x», а в качестве параметра «Направление» указать «Номерной план», то при звонке на любой номер первым делом АТС будет проверять номерной план.
− Если указать в качестве параметра «начальный номер» 100, в качестве конечного – 130, а в качестве направления – номерной план, то будет возможность дозвонится только с 100 до 130 абонента. 131 уже не получит звонок.
− Если вы хотите сделать направление доступным только для абонентов с определенными номерами, диапазон этих номеров указывается в
Начальный АОН и Конечный АОН. В примере на номера 220-229 могут звонить только абоненты с номерами 400-499 и с номерами 600-699.
− Рекомендуется в таблице маршрутизации последней строчкой указывать номерной план

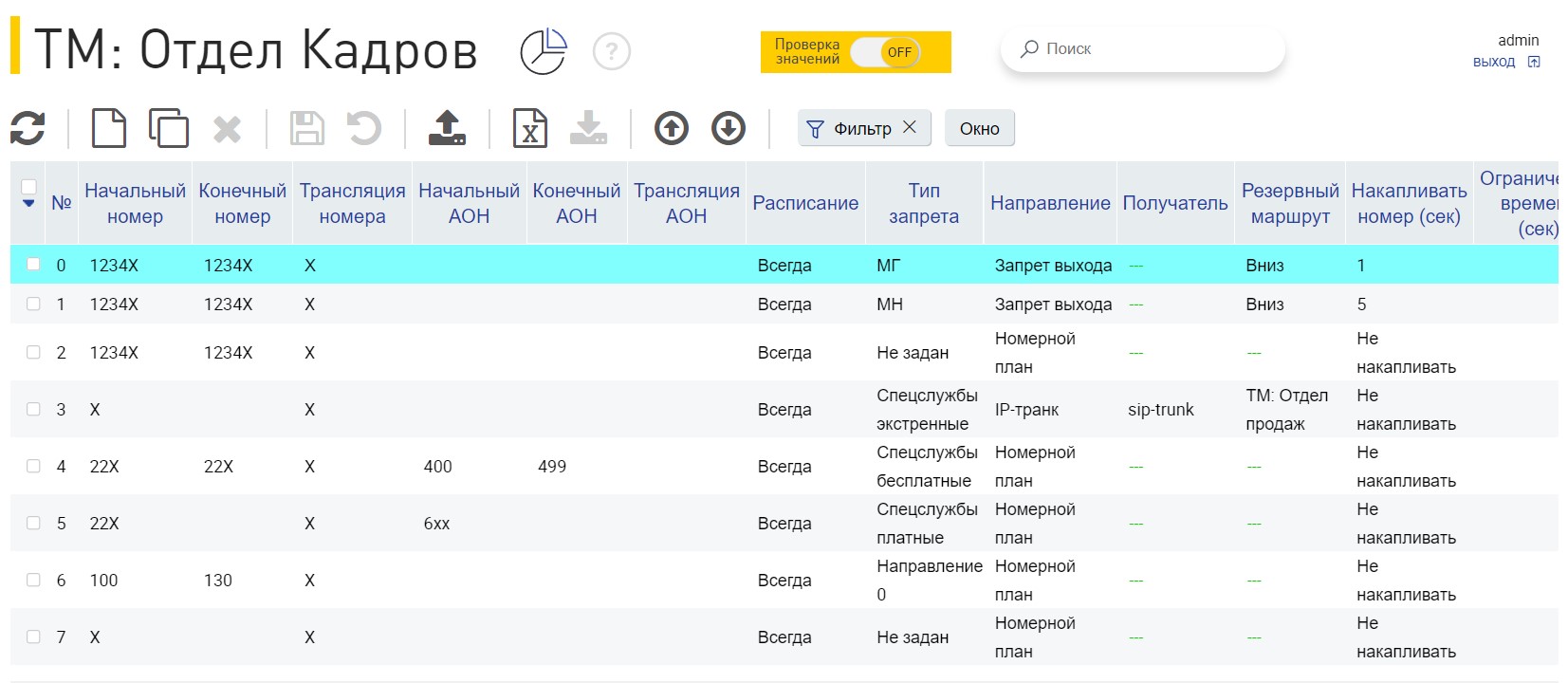

Рис. 37. Пример настройки ТМ
4. Проверьте правильность настройки заданных правил ТМ, согласно рисунку 7. Должно отображаться «Вызов на порт» в разделе «Результат», как на рисунке 8.
Рис. 38. Проверка значений

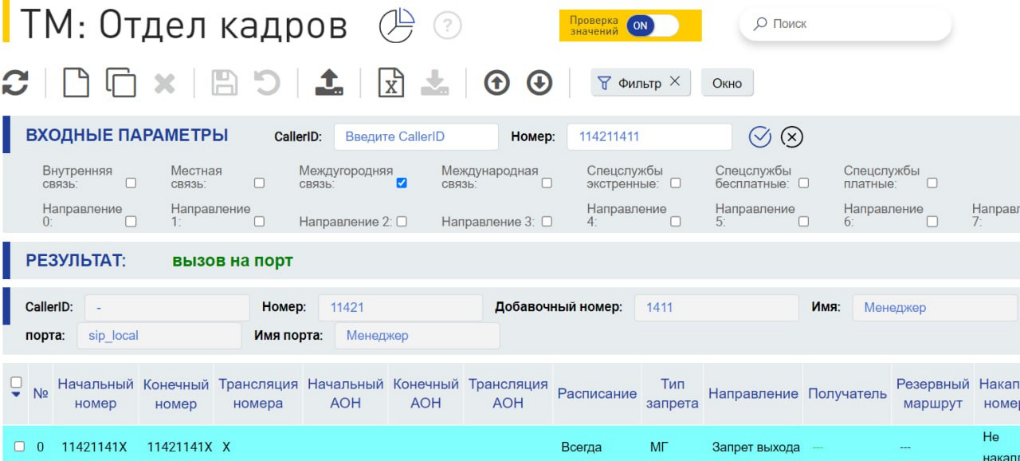

Рис. 39. Результат
