ОТЧЕТ ПО ЛАБОРАТОРНОЙ РАБОТЕ №5
Направление/специальность подготовки
10.03.01 Информационная безопасность
(код и наименование направления/специальности)
Выполнили:
Ящук А.А., ИКБ-14 ___________
(Ф.И.О., № группы) (подпись)
Федченко А.С., ИКБ-14 ___________
(Ф.И.О., № группы) (подпись)
Травкина Е.А., ИКБ-14 ___________
(Ф.И.О., № группы) (подпись)
Преподаватель:
Асс. Поляничева А.В.
(должность, Ф.И.О.) (подпись)
Лабораторная работа №1 «Базовая настройка IP-АТС Агат CU»
Цель работы
Целью данной лабораторной работы является ознакомление с процессом установки и запуска IP-АТС Агат CU, а также приобретение базовых навыков в работе с данной системой.
Задачи
Для достижения данной цели были поставлены следующие задачи:
Запустить IP-АТС и подключиться к консоли управления для настройки АТС;
Добавить пользователей на IP-АТС и уровни разграничения прав доступа;
Настроить параметры резервирования настроек АТС;
Сформировать номерной план;
Создать VoIP-клиентов на двух виртуальных машинах и настроить взаимодействие между ними через IP-АТС.
Совершить звонки. Сделать запись звонков и прослушать их через IP-АТС.
Схема лабораторной установки

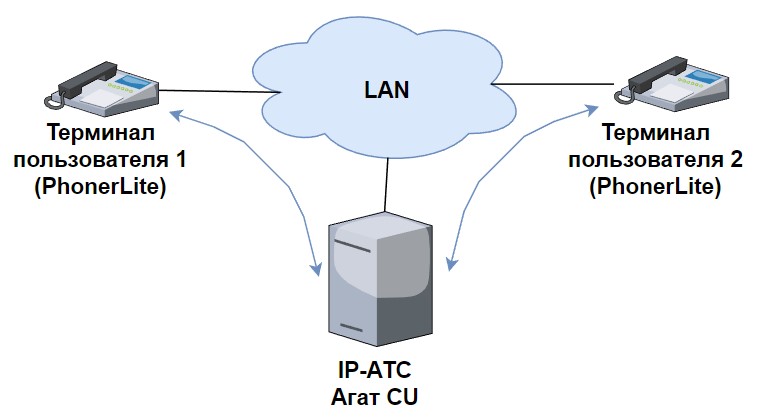

На рисунке 1 представлена схема лабораторной установки.
Рис. 1. Схема лабораторной установки
Технические требования:
− На рабочем месте должен быть установлен WEB-браузер. Рекомендуемый браузер - Google Chrome;
− На ПК должны быть установлены и настроены, устройство для прослушивания звуковой информации (аудиоколонки, наушники, гарнитура или иное) и устройство для записи звуковой информации (микрофон, гарнитура, иное).
Руководство
Настройка и управление IP-АТС выполняются в WEB-интерфейсе, который предоставляется сервером. Подключение к WEB-интерфейсу может быть выполнено с ПК пользователя. Подключение к WEB-интерфейсу осуществляется по протоколам HTTP/HTTPS. По умолчанию установлены порты подключения: 8080 – для протокола HTTP, 443 – для протокола HTTPS.
Часть 1. Запуск ip-атс и настройка сетевых параметров
Запустить программное обеспечение (ПО) Agat_CU_DEMO-
1.0.1.161a-Setup.exe на компьютере.
Указать порт по умолчанию 8080, на котором будет работать служба Агат WEB (см. Рис. 2).
Рис. 2. Настройка порта
Запустить установленный шаблон IP-АТС.
В открывшейся WEB-браузерной странице будет отображена иконка для авторизации пользователя, как на рисунке 3. Логин и пароль пользователя — admin.
Рис. 3. Авторизация пользователя

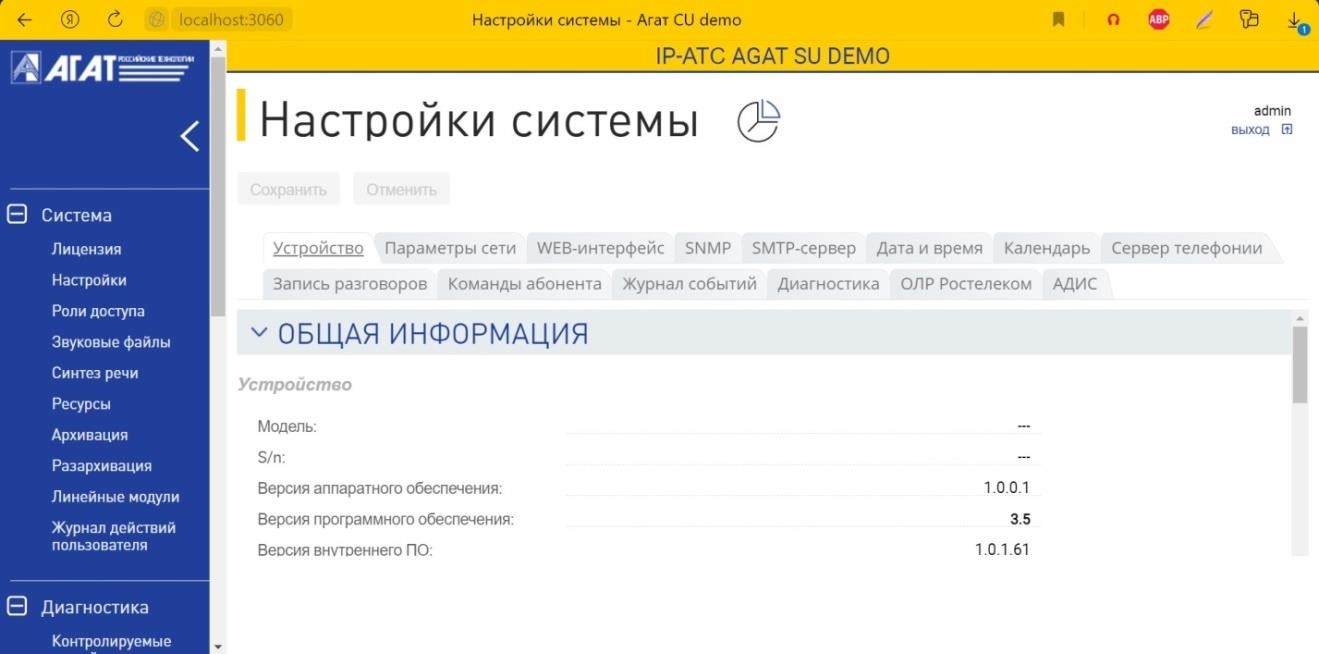

После произведения входа в систему будет отображен WEBинтерфейс управления IP-АТС Agat CU, как на рисунке 4.
Рис. 4. WEB-интерфейс
Настроить сетевые параметры в соответствии с устройством, на котором установлено ПО Агат CU, согласно рисункам 5-7.
Рис. 5. Данные о сетевых параметрах устройства

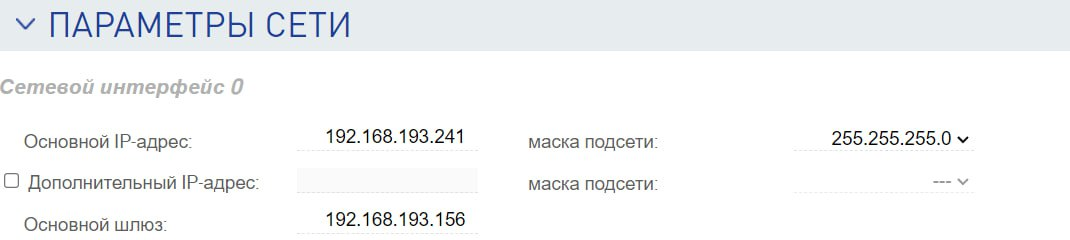

Рис. 6. Настройка параметров сети на IP-АТС

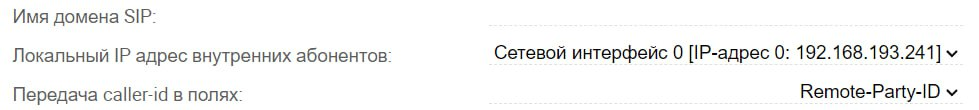

Рис. 7. Настройка IP-адреса сервера телефонии
Часть 2. Создание пользователей и настройка уровней доступа

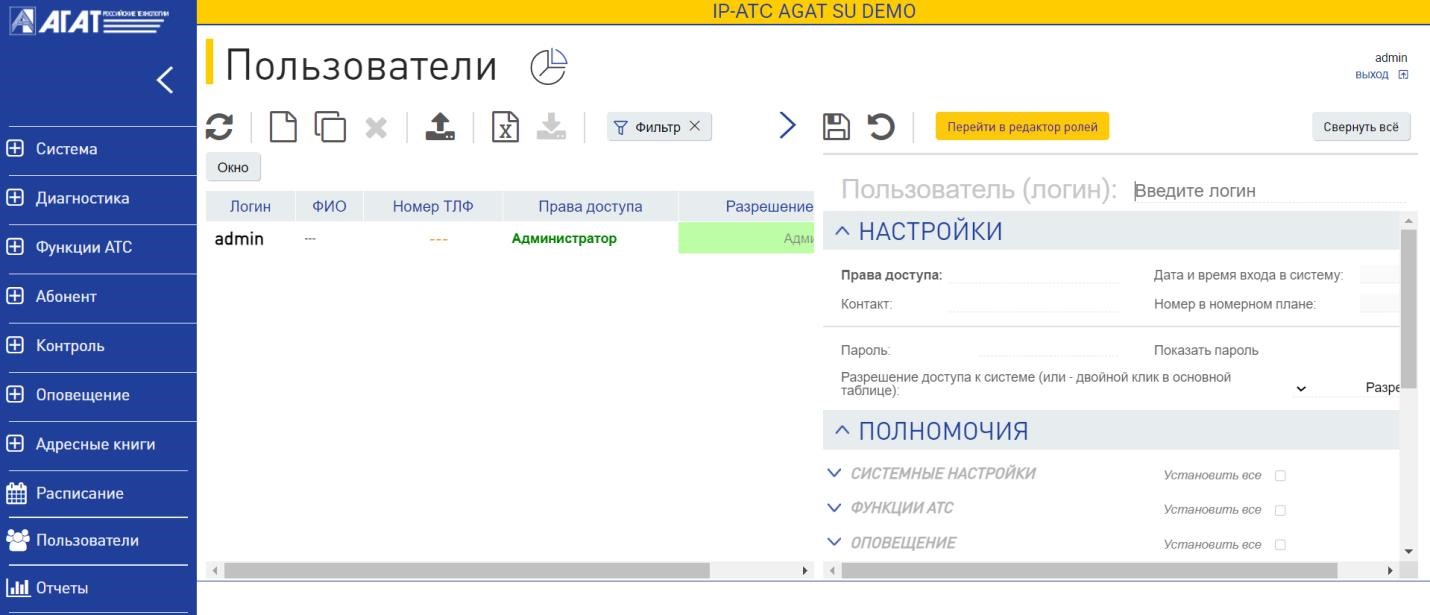

Создайте пользователей с фамилиями своей учебной бригады, которые будут иметь доступ к IP-АТС, используя вкладку «Пользователи», показанную на рисунке 8.
Рис. 8. Создание пользователей
Настройте уровни разграничения прав доступа для каждого пользователя, определяя, какие функции и возможности будут доступны им. Поэкспериментируйте с ограничениями для разных пользователей и попробуйте войти в систему под новыми пользователями, проверив работу настроек. Покажите результат в отчете, как на рисунках 9-11:

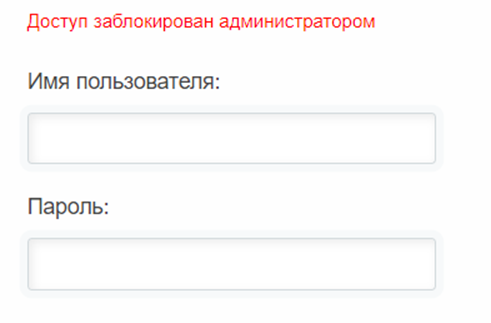

Рис. 9. Заблокированный пользователь
Рис. 10. Попытка входа в систему
Рис. 11. Пример входа в IP-АТС через пользователя с настроенными ограничениями доступа
