10.1. Лабораторная работа. IP SLA

О лабораторной работе:

IP SLA — технология активного мониторинга, использующаяся для измерения параметров быстродействия компьютерных сетей и качества передачи данных. Активный мониторинг представляет собой продолжительную циклическую генерацию трафика, сбор информации о его прохождении по сети и ведение статистики.

Выполнение лабораторной работы для MES2308P

Часть 1. Предварительная настройка IP-адресации

Шаг 1: Настроили основные параметры каждого коммутатора.

На коммутаторе:

}МЕЅ1428 добавили в vlan database VLAN 10, разрешили прохождение VLAN 10 в режиме general на интерфейсе fa 0/3, создали на коммутаторе interface loopback 1, назначили на него ІР-адрес. Добавили маршрут по умолчанию через IP-адрес коммутатора MES2308Р (см. Рис. 1).

}МЕЅ2308Р добавили в vlan database VLAN 10, разрешили прохождение VLAN 10 в режиме trunk на интерфейсе gi 0/3. Добавили маршрут по умолчанию через IP-адрес коммутатора MES1428 (см. Рис. 2).

Рис. 1. Предварительная настройка на коммутаторе 1428

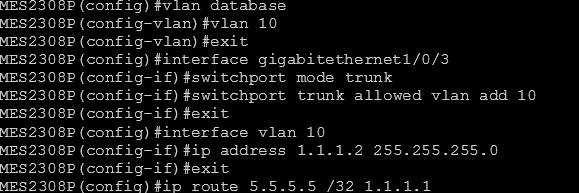

Рис. 2. Предварительная настройка на коммутаторе 2308Р

Часть 2. Настройка IP SLA

Шаг 1: Создали операцию ІР ЅLА.

Шаг 2: Настроили операцию ICMP Echo до адреса Loopback 1 коммутатора МЕЅ1428 (см. Рис. 3).

Рис. 3.Настройка ICMP-ECHO

Шаг 3: Установили скорость повторения операции IP SLA.

Установили параметры операции IСМР Есhо:

• частота выполнения (frequency) 10 секунд (по умолчанию 60 секунд);

• таймаут операции (timeout как часто ожидать ответ на істр-запрос);

• количество байт, передаваемых в істр-пакете (request-data-size) 28 байт.

Шаг 4: Создали расписание операции IP SLA ICMP Echo и привязали операцию к треку (см. Рис. 4).

Рис. 4. Команды привязки операций IP SLA ICMP Echo к треку

Шаг 5: С помощью команды show проверили конфигурацию IP SLA и доступность target-адреса (см. Рис. 5).

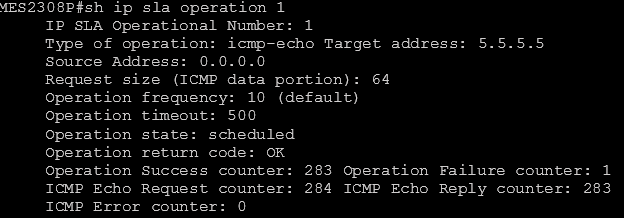

Рис. 5. Вывод команды show ip sla operation 1

Часть 3. Тестирование и мониторинг функционала IP SLA

Шаг 1: Выключили интерфейс Loopback 1 на коммутаторе МЕЅ1428 (см. Рис. 6).

Рис. 6. Выключение интерфейса

Шаг 2: Пронаблюдали об изменении состоянии IP SLA.

В выводе команды show ip sla operation 1 вырос счетчик Оperation Failure counter.

Шаг 3: Активировали интерфейс Loopback 1 на коммутаторе МЕЅ1428 (см. Рис. 7).

Рис. 7. Включение интерфейса

Шаг 4: Пронаблюдали об изменении состоянии IP SLA.

В выводе команды show track изменился статус объекта на UP (см. Рис. 8).

Рис. 8. Вывод show track

10.2. Лабораторная работа. Конфигурирование VRRP.

О лабораторной работе:

Протокол VRRP предназначен для резервирования маршрутизаторов, выполняющих роль шлюза по умолчанию. Это достигается путём объединения IP-интерфейсов группы маршрутизаторов в один виртуальный, который будет использоваться как шлюз по умолчанию для компьютеров в сети.

Часть 1. Предварительная настройка

А. На коммутаторе MES2308P добавили IP-адрес на порт gi 0/2. На маршрутизаторе ESR перевели порт в режим routed, а затем добавили IP-адрес, также необходимо отключить firewall на этом интерфейсе (см. Рис. 9, 10).

Рис. 9. Предварительная настройка MES2308P

Рис. 10. Предварительная настройка ESR

Часть 2. Настройка протокола VRRP

Шаг 1: Настроили функционал VRRP с двух сторон.

На коммутаторе и маршрутизаторе выполнили настройки согласно таблице. В качестве мастера VRRP необходимо выбрать ESR (см. Рис. 11, 12).

Рис. 11. Настройки VRRP на MES2308P

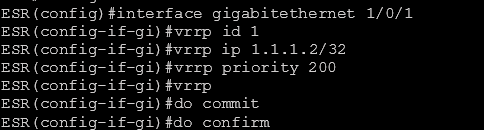

Рис. 12. Настройки VRRP на маршрутизаторе

Часть 3. Проверка работы VRRP

Шаг 1: Выключили маршрутизатор ESR.

Шаг 2: Пронаблюдали об изменении состоянии VRRP.

На маршрутизаторе ESR должно появиться сообщение от VRPP о перехвате мастерства у 2308Р. В выводе команды show vrrp на MES2308P должно быть видно состояние «Backup» (см. Рис. 13).

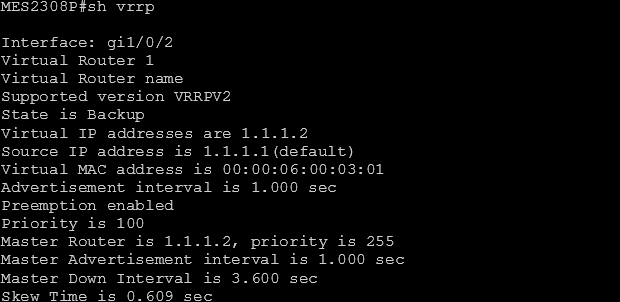

Рис. 13. Вывод команды show vrrp

Вывод

В ходе выполнения лабораторной работы №10 была разобрана реализация сервисов высокой доступности. Помимо предварительных настроек IP-адресации, была также проведена настройка IP SLA и протокола VRRP.
