9.1. Лабораторная работа. InterVLAN routing.

О лабораторной работе:

Многоуровневый коммутатор поддерживает коммутацию 2-го уровня и маршрутизацию уровня 3. Возможности многоуровневого коммутатора включают маршрутизацию между сетями VLAN с помощью нескольких коммутируемых виртуальных интерфейсов (SVI), а также преобразование порта коммутации 2-го уровня в интерфейс уровня.

Выполнение лабораторной работы для MES2308P, ESR-200

Часть 1. Предварительная настройка

Шаг 1: Настроили основные параметры каждого устройства.

На коммутаторе:

}МЕЅ1428 создали VLAN 10, добавили на него IP-адрес, разрешили VLAN на порту в режиме access, задали маршрут до сети 2.2.2.0/24 (см. Рис. 1).

} МЕЅ2308Р создали VLAN 10, 20, добавили на них IP-адреса, разрешили VLAN на портах согласно схеме, режим порта access (см. Рис. 2).

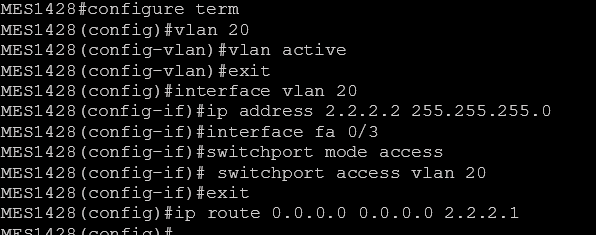

Рис. 1. Настройка параметров на MES1428

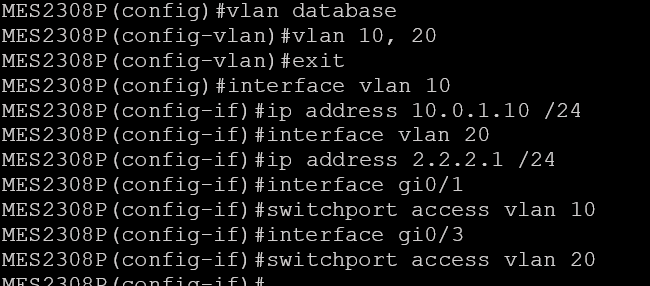

Рис. 2. Настройка параметров на MES2308P

ПК у нас нет, поэтому проверки функционала эхо-запросом не будет, пинговать некого.

9.2. Лабораторная работа. Настройка OSPF.

О лабораторной работе:

ОЅРF (Open Shortest Path First) — протокол динамической маршрутизации, основанный на технологии отслеживания состояния канала (link-state technology) и использующий для нахождения кратчайшего пути алгоритм Дейкстры. Протокол OSPF представляет собой протокол внутреннего шлюза (IGP). Протокол OSPF распространяет информацию о доступных маршрутах между маршрутизаторами одной автономной системы.

Выполнение лабораторной работы для MES2308P

Часть 1. Настройка IP-адресации

Шаг 1: Настроили основные параметры каждого устройства (см. Рис. 3, 4).

На коммутаторе MES2308P добавили IP-адрес на порт gi 0/2.

На маршрутизаторе ESR-200 перевели порт в режим routed, а затем добавили IP-адрес, также необходимо отключить firewall на этом интерфейсе.

На ESR создали loopback-интерфейс и задали для него ІР-адрес.

Рис. 3. Настройка IP-адресации на MES2308P

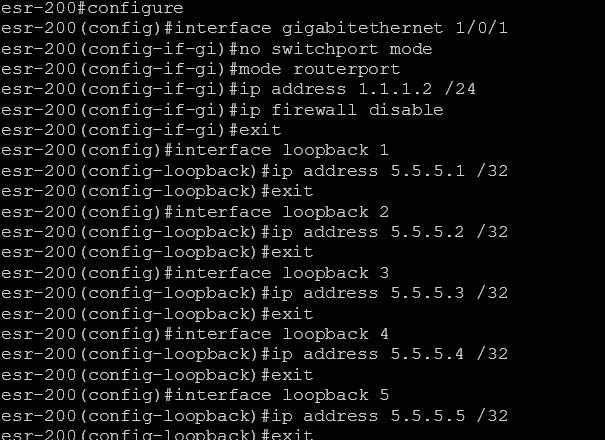

Рис. 4. Настройка IP-адресации на esr-200

Часть 2. Настройка ОЅРЕ (см. Рис. 5, 6)

Настроили OSPF на устройствах.

На коммутаторе и маршрутизаторе выполнили необходимые настройки. Настроили анонс connected-сетей со стороны ESR. В качестве router-id указали их текущие ІР-адреса.

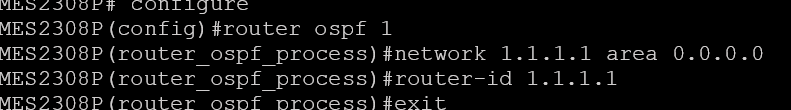

Рис. 5. Настройка OSPF на MES2308P

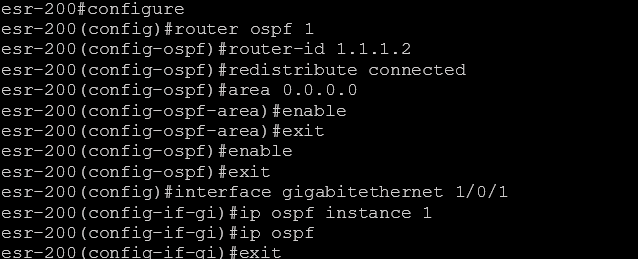

Рис. 6. Настройка OSPF на ESR-200/MES23xx

Часть 3. Тестирование и мониторинг протокола OSPF (см. Рис. 7).

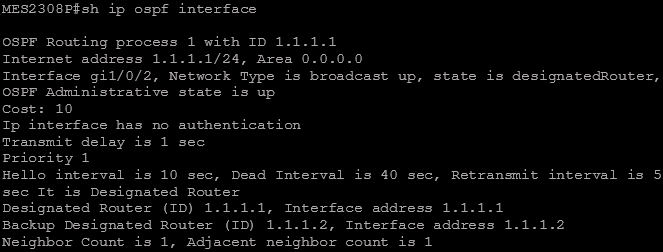

Рис. 7. Вывод команды sh ip ospf interface

9.3. Лабораторная работа. Настройка BGP, BFD.

О лабораторной работе:

BGP (Border Gateway Protocol - протокол граничного шлюза) протокол маршрутизации между автономными системами (AS). Основной функцией BGP-системы является обмен информацией о доступности сетей с другими системами BGP. Информация о доступности сетей включает список автономных систем (AS), через которые проходит эта информация.

ВСР - является протоколом прикладного уровня и функционирует поверх протокола транспортного уровня ТСР (порт 179). После установки соединения передаётся информация обо всех маршрутах, предназначенных для экспорта. В дальнейшем передаётся только информация об изменениях в таблицах маршрутизации.

Часть 1. Настройка ВЅР

Шаг 1: Настроили BGP на устройствах (см. Рис. 8, 9).

А. На коммутаторе и маршрутизаторе выполнили необходимые настройки. Настроили анонс connected-сетей со стороны ESR. В качестве router-id указали их текущие IP-адреса.

Рис. 8. Настройка ВЅР на MES2308P

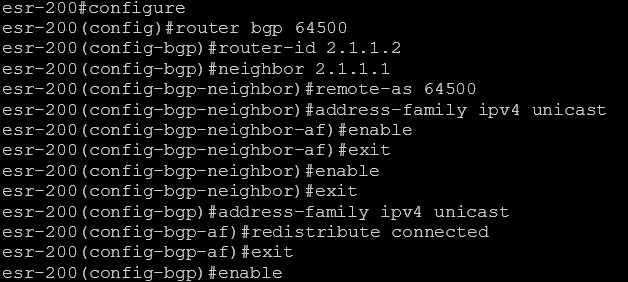

Рис. 9. Настройка ВЅР на ESR-200/МЕЅ23хх

Часть 2. Тестирование и мониторинг протокола BGP

Шаг 1: С помощью команд show проверили, установилось ли соседство. В столбце «State» должно быть состояние «ESTABLISHED».

MES2308P#show ip bgp neighbors

Шаг 2: Убедились на 2308P в наличии маршрута до Loopback-интерфейса ESR-200, полученного по протоколу ВЅР, такой маршрут обозначается индексом «В» в левой части в начале строки.

MES2308P#show ip route bgp

Часть 3. Настройка BFD (см. Рис. 10, 11)

Шаг 1: Настроили BFD на устройствах.

На коммутаторе и маршрутизаторе выполнили необходимые настройки. Коммутатор МЕЅ1428 оставили в дефолтных настройках для пропуска транзитного трафика. На коммутаторе MES2308P включили BFD на конкретном соседе. На ESR-200 необходимо задать адрес интерфейса, с которого будет устанавливаться BFD и BGP-сессии, а также включить BFD на конкретном соседе.

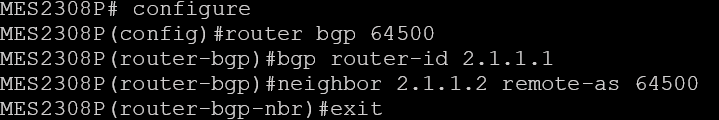

Рис. 10. Настройка BFD на MES2308P

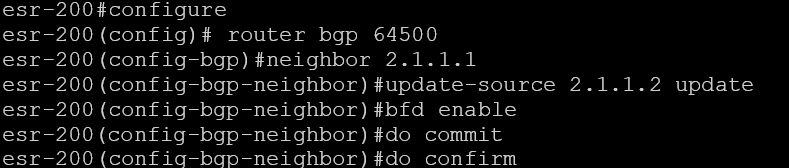

Рис. 11. Настройка BFD на ESR-200

Вывод

В ходе лабораторной работы № 9 были изучены принципы и протоколы маршрутизации. Помимо предварительной настройки, была выполнена проверка функционала InterVLAN routing. Также была произведена настройка ОЅРF, BGP и BFD, а также их выполнено тестирование и мониторинг этих протоколов.
