Часть 1. Настройка и проверка Storm-control на меѕ2308р
Шаг 1: Отключили STP на MЕЅ1428 и на МЕЅ2308Р (см. Рис. 12, 13).
Рис. 12. Отключили STP на МЕЅ2308Р
Рис. 13. Отключили STP на MЕЅ1428
Примечание: После выполнения данного пункта в логах коммутатора могут появляться сообщения о флаппинге МАС-адресов. Это ожидаемое поведение.
Шаг 2: Проверили утилизацию порта в сторону MЕS1428.
MES2308P#show interfaces utilization GigabitEthernet 1/0/3
Шаг 3: Включили работу storm-control на порту в сторону MES1428 для broadcast-пакетов. Порог срабатывания storm-control выставили в 1500 kbps, после срабатывания которого порт должен перейти в состояние DOWN.
MES2308P#configure terminal
MES2308P (config)#interface GigabitEthernet 1/0/3
МЕЅ2308Р(config-if)#storm-control broadcast kbps 1500 shutdown
Шаг 4: Включили STP на MЕЅ1428 и на MES2308Р.
MES2308P (config)#spanning-tree
MES1428 (config)#spanning-tree
Шаг 5: Отключили storm-control на МЕЅ2308Р (см. Рис. 14).
Рис. 14. Команды отключения storm-control
Часть 2. Настройка и проверка ldb на меѕ2308р
Шаг 1: Включили LBD в глобальном режиме конфигурации.
MES2308P#configure terminal
MES2308P(config)#loopback-detection enable
Включили автоматическое восстановление интерфейса через заданный таймер:
MES2308P (config)#errdisable recovery cause loopback-detection
MES2308P (config)#errdisable recovery interval 30
Включили LBD на интерфейсах:
MES2308P (config)#interface range GigabitEthernet 1/0/9-10
MES2308P (config-if)#loopback-detection enable
Шаг 2: Отключили глобально STP на МЕЅ2308Р.
MES2308P (config)#no spanning-tree
Шаг 3: Для перехода к следующей части лабораторной работы выключили STP на МЕЅ1428.
MES1428 (config)#no spanning-tree
Шаг 4: Дождались автоматического восстановления линка.
Шаг 5: Выключили LBD на MЕЅ2308Р (см. Рис. 15).
Рис. 15. Команды выключения LBD
Часть 3. Настройка и проверка Storm-control на mеѕ1428
Шаг 1: Отключили STP на MES2308Р и на МЕЅ1428.
MES2308P#configure terminal
MES2308P (config)#no spanning-tree
MES1428#configure terminal
MES1428 (config)#no spanning-tree
Шаг 2: Проверили утилизацию порта в сторону MES2308Р.
MES1428#show interfaces utilization gigabitethernet 0/3

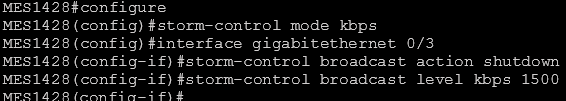

Шаг 3: Настроили storm-control на порту в сторону MЕЅ2308Р (см. Рис. 16).
Рис. 16. Команды настройки storm-control
Шаг 4: Убедились в получении сообщения STOC-1-Broadcast storm event detected и отключении линка.
Шаг 5: Включили STP на MES2308P и на MES1428.
Шаг 6: Отключили storm-control на МЕЅ1428 (см. Рис. 17).
Рис. 17. Команды отключения storm-control
Часть 4. Настройка и проверка ldb на меѕ1428
Шаг 1: Отключили кольцевые линки и настройте LBD.
MES2308P (config)#errdisable recovery cause loopback-detection
Шаг 2: Отключили глобально STPР на МЕЅ1428.
MES1428(config)#no spanning-tree
Шаг 3: Выключили LBD на MES1428 (см. Рис. 18).
Рис. 18. Команды выключения LBD
5.3. Лабораторная работа. Создание и настройка списков контроля доступа (acl)
О лабораторной работе:
ACL (Access Control List - список контроля доступа) - таблица, которая определяет правила фильтрации входящего и исходящего трафика на основании передаваемых в пакетах протоколов, ТСР/UDP-портов, IP-адресов или МАС-адресов.
Часть 1. Настройка и проверка ip acl
Шаг 1: На коммутаторе MES2308P создали IP Access List с именем IP_ACL.
MES2308P (config)#ip access-list extended IP_ACL
Шаг 2: Добавили в ACL 2 правила для входящих пакетов: по первому правилу требуется запретить прохождение любых ір-пакетов, от IP-адреса 10.10.10.11, по второму правилу разрешили прохождение всех остальных пакетов.
МЕЅ2308Р(config-ip-al)#deny ip any any 10.10.10.11 0.0.0.0 any
MES2308P (config-ip-al) #permit ip any any
Шаг 3: Применили созданный ACL на порт і 0/3 (см. Рис. 19).
Рис. 19. Команды применения ACL
Шаг 4: Удалили созданный ACL с порта gi 0/3.
MES2308P (config)#interface gi 0/3
MES2308P (config-if)#no service-acl input
Шаг 5: Прошли к проверке IP ACL на MЕS1428: создали IP ACL с номером 1001, который будет запрещать все пакеты, адресованные от IP 10.10.10.10 и применили созданный ACL на порт fа 0/3 (на входящий трафик) (см. Рис. 20).
Рис. 20. Команды настройки ACL
Шаг 8: Удалили созданный ACL с порта fа 0/3.
MES1428 (config)#interface fa 0/3
MES1428 (config-if)#no ip access-group 1001 in
