3.1. Лабораторная работа. Настройка и проверка протокола STP

О лабораторной работе:

Основной задачей протокола STP (Spanning Tree Protocol) является приведение сети Ethernet с множественными связями к древовидной топологии, исключающей циклы пакетов. Коммутаторы обмениваются конфигурационными сообщениями, используя кадры специального формата, и выборочно включают и отключают передачу на порты.

Rapid (быстрый) STP (RSTP) - является усовершенствованием протокола STP, характеризуется меньшим временем приведения сети к древовидной топологии и имеет более высокую устойчивость. Протокол Multiple STP (МЅТР) является наиболее современной реализацией ЅТР, поддерживающей использование VLAN. MSTP предполагает конфигурацию необходимого количества экземпляров связующего дерева (spanning tree) вне зависимости от числа групп VLAN на коммутаторе. Каждый экземпляр может содержать несколько групп VLAN. Недостатком протокола MSTP является то, что на всех коммутаторах, взаимодействующих по MSTP, должны быть одинаково сконфигурированы группы VLAN.

Bridge Priority назначается администратором сети. Необходим для определения Root Bridge (корневого моста). По умолчанию равен 32768. Чем меньше значение, тем выше приоритет. При установленном одинаковом приоритете моста корневым мостом назначается мост с наименьшим МАС- адресом.

МЅTI (Multiple Spanning Tree Instance) — независимый экземпляр связующего дерева MSTP для конкретной группы VLAN.

Выполнение лабораторной работы для MES2308Р

Часть 1. Предварительная настройка

В этом разделе создадим топологию сети и сконфигурируем SVI и физические интерфейсы.

Шаг 1: Подключили сетевые кабели. Исключили из топологии избыточные физические соединения.

Шаг 2: Настроили основные параметры каждого коммутатора.

А. Задали имена хостов, как показано на топологической схеме:

Б. На коммутаторе МЕЅ1428 добавили в vlan database VLAN 10, разрешили прохождение VLAN 10 в режиме general на интерфейсы fа0/3 и fa0/4.

В. На коммутаторе МЕЅ2308Р добавили в vlan database VLAN 10, разрешили прохождение VLAN 10 в режиме trunk на интерфейсы 10/3 и g10/4.

MES1428P

MES1428# configure

MES1428 (config)# vlan 10

MES1428(config-vlan)# vlan active

MES1428 (config)# interface vlan 10

MES1428(config-if)# no shutdown

MES1428(config-if)#ip address 192.168.1.20 255.255.255.0

MES1428(config)# interface fastethernet 0/3-4

MES1428(config-if)# switchport general allowed vlan add 10

MES2308P

MES2308P# configure terminal

MES2308P (config)# vlan database

MES2308P (config-vlan)# vlan 10

MES2308P (config-vlan)# exit

MES2308P (config)# interface range gigabitethernet1/0/3-4

MES2308P(config-if)# switchport modetrunk

MES2308P (config-if)# switchport trunk allowed vlan add 10

MES2308P (config-if)# exit

MES2308P (config)#interface vlan 10

MES2308P (config-if)#ip address 192.168.1.10 255.255.255.0

Часть 2. Настройка и проверка РЅТР

По умолчанию на коммутаторах MЕЅ2300/MES3300/MES5324 STP работает в режиме RSTP, а на MES1400/MES2400 в режиме MST.

Шаг 1: Проверили заблокированные порты на коммутаторе МЕЅ2308Р (см. Рис. 1).

Рис. 1. Команда show spanning-tree active

Шаг 2: Настроили режим RSTP и проверили заблокированные порты на коммутаторе МЕЅ1428. Проверили настройку (см. Рис. 2)

MES1428#configure terminal

MES1428(config)#spanning-tree mode rst

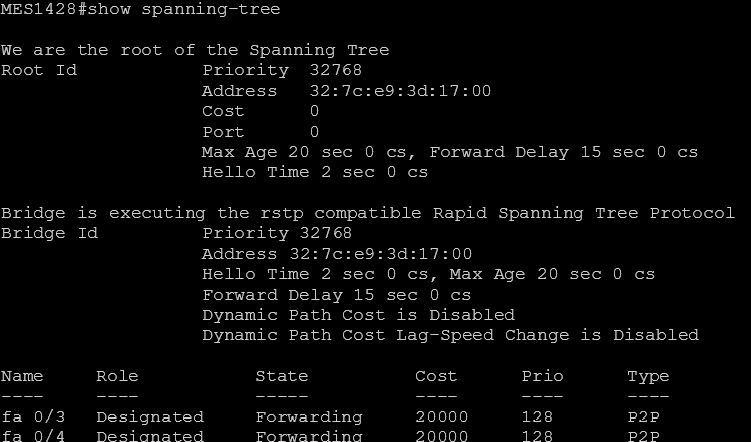

Рис. 2. Команда show spanning-tree

Обратили внимание на тип STP, состояние портов и блок Root ID, в котором пишется, за каким портом находится корневой коммутатор.

В случае если коммутатор является корневым, в выводе команды будет соответствующая запись <<This switch is the root» на MES2308P или «We are the root of the Spanning Tree» на МЕЅ1428.

В примере видно, что корневым коммутатор является MЕЅ1428, при этом порт коммутатора МЕЅ2308Р 11/0/4 заблокирован находится в статусе «Dscr».

Шаг 3: Смена Bridge Priority.

Настроили на коммутаторе, который не является корневым, priority 4096:

console(config)# spanning-tree priority 4096

После чего в логах коммутатора появилось syslog-сообщение, что данный коммутатор стал корневым - <<This bridge is root>>.

Просмотр команды на MES2308P (см. Рис. 3):

Рис. 3. Команда show spanning-tree

Убедились в смене корневого коммутатора и смене состояния портов (см. Рис. 4):

Рис. 4. Команда Show spanning-tree active

Шаг 4: Отключили незаблокированный порт (порт, находящийся в статусе «Forwarding») и проверили доступность МЕS1428 с MES2308P.

После отключения Forwarding-порта ранее заблокированный порт сразу же переходит из состояния Discarding в Forwarding и начинает участвовать в передаче трафика.

MES1428# configure terminal

MES1428 (config)# interface fa0/3

MES1428(config-if)# shutdown

Шаг 5: Настроили на коммутаторе, который на текущий момент не является корневым, priority 0.

MES1428# configure terminal

MES1428 (config)# interface fa0/4

MES1428 (config)#spanning-tree priority 0

Шаг 6: Очистили на коммутаторах настройки spanning-tree priority и перевели в состояние «UP» ранее отключенный порт.

На коммутаторе МЕЅ2308Р:

MES2308P (config)#no spanning-tree priority

На коммутаторе МЕЅ1428:

MES1428# configure terminal

MES1428 (config)#no spanning-tree priority

MES1428 (config)# interface fa0/4

MES1428 (config-if)# no shutdown

Часть 3. Настройка и проверка МЅТ

Шаг 1: На коммутаторах сменили режим работы SТР на МЅТ.

На коммутаторе МЕЅ2308Р:

MES2308P#configure terminal

MES2308P (config)#spanning-tree mode mst

На коммутаторе МЕЅ1428:

MES1428#configure terminal

MES1428(config)#spanning-tree mode mst

Шаг 2: Настроили МЅТ-инстансы.

На обоих коммутаторах (настройка на обоих коммутаторах идентичная): добавили VLAN 10 в 1 инстанс:

Настройка на МЕЅ2308Р:

MES2308P (config)#spanning-tree mst configuration

MES2308P (config-mst) #instance 1 vlan 10

MES2308P (config-mst) #name Test

MES2308P (config-mst) #revision 1

MES2308P (config-mst)#exit

Шаг 3: Проверили заблокированные порты на коммутаторе MES2308P и МЕЅ1428.

Просмотр команды на MЕЅ2308P (см. Рис. 5):

Рис. 5. Команда show spanning-tree active

Просмотр команды на MЕЅ1428:

MES1428#show spanning-tree

Шаг 4: Смена Bridge priority.

Настроили на коммутаторе, который не является корневым в 1-м инстансе, priority 4096 (см. Рис. 6):

Рис. 6. Команда spanning-tree mst 1 priority 4096

После чего в логах появилось syslog-сообщение, что данный коммутатор стал корневым - «This bridge is root».

Шаг 5: Отключили не заблокированный порт и проверили доступность MЕЅ1428 с МЕЅ2308Р.

MES1428# configure terminal

MES1428 (config)# interface fa0/3

MES1428 (config-if)# shutdown

Шаг 6: Настроили на коммутаторе, который на текущий момент не является корневым в 1-м инстансе, priority 0.

MES1428#configure terminal

MES1428 (config)#spanning-tree mst 1 priority

Вывод

В ходе выполнения лабораторной работы №3 ознакомились с протоколом STP. Также была выполнена настройка и проверка РЅТР и МЅТ.
