33 / Лаба 33 ТОэ
.docxФЕДЕРАЛЬНОЕ АГЕНТСТВО ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА
Федеральное государственное бюджетное образовательное учреждение
высшего образования
«Петербургский государственный университет путей сообщения
Императора Александра I»
(ФГБОУ ВО ПГУПС)
Отчет по лабораторной работе №33
по дисциплине
«Теоретические основы электротехники»
на тему: «Исследование электрических цепей синусоидального тока при различных видах соединений приемников»
Форма обучения – очная
Выполнил обучающийся Курс 1 Группа ЭС-305
|
__________________ подпись, дата |
Кирсанов Д. Д |
|
|
|
Принял
|
__________________ подпись, дата |
|
Санкт-Петербург
2024
Содержание отчета
Условные обозначения…………………………………………………………………………..2
Введение………………………………………………………………………………….............3
Основная часть…………………………………………………………………………………4-
Заключение……………………………………………………………………………………….
Библиографический справочник………………………………………………………………………

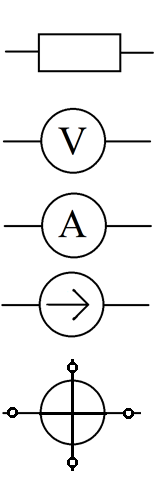

Условные обозначения
- Резистор
- Вольтметр
- Амперметр
- Источник ЭДС
- Фазометр
E – ЭДС, В;
U – Напряжение, В;
I – Ток, А;
Z – Сопротивление, Ом;
φ – Угол, град.
2. Введение
Цель работы - освоение комплексного (символического) метода расчета линейных электрических цепей переменного синусоидального тока, построение векторных и топографических диаграмм.
Программа работы:
Экспериментальное определение значений тока, падения напряжения и сдвига их по фазе для каждого из трех приемников, соединенных последовательно, Расчет параметров (комплексного, активного и реактивного сопротивлений; комплексной, активной и реактивной проводимостей) каждого из трех заданных приемников. Построение векторной и топографической диаграмм токов и напряжений на комплексной плоскости.
Экспериментальное определение значений тока неразветвленной части цепи, падений напряжений на участках и сдвига их по фазе по отношению к току неразветвленной части цепи при смещанном соелинении приемников. Расчет токов и напряжений на всех участках цепи. Построение векторной и топографической диаграмм на комплексной плоскости.
Экспериментальное определение тока неразветвленной части цепи и сдвига его по фазе по отношению к падению напряжения при параллельном соединении трех приемников. Расчет токов в приемниках, Построение векторной диаграммы напряжения и токов на комплексной плоскости.
Таблица приборов
Название |
Система измерений |
Класс точности |
Заводской номер |
Предел измерений |
Цена деления |
Амперметр |
МЭ |
0,5 |
84412 |
100 |
1 |
Вольтметр |
МЭ |
0,5 |
6020 |
150 |
1 |
Фазометр |
φ |
1,5 |
7103 |
90 |
2 |
3. Основная часть

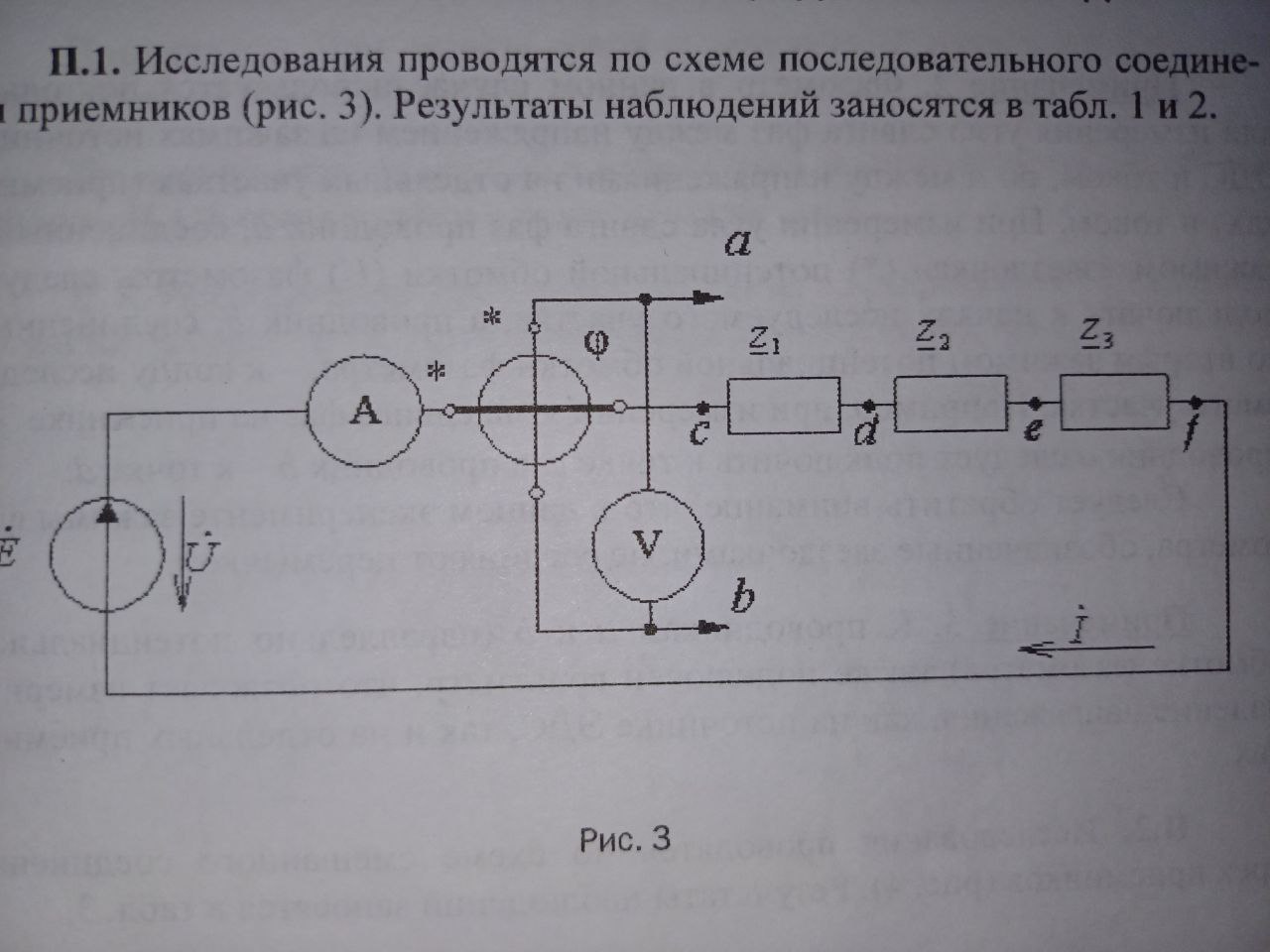

Рис. 1 Последовательное соединение приемников
Таблица 1
Приемник |
Показания приборов |
Результаты расчетов |
||||
U, B |
I, A |
φ, град |
Z=U/I, Ом |
Y=I/U, См |
||
Z1 |
|
|
|
|
|
|
Z2 |
|
|
|
|
|
|
Z3 |
|
|
|
|
|
|
Таблица 2
Показания приборов |
Результаты расчетов |
|||||||||||
I |
U |
U1 |
U2 |
U3 |
φ |
φ1 |
φ2 |
φ3 |
Z= ΣZk |
U=I*Z |
||
А |
В |
град |
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
||

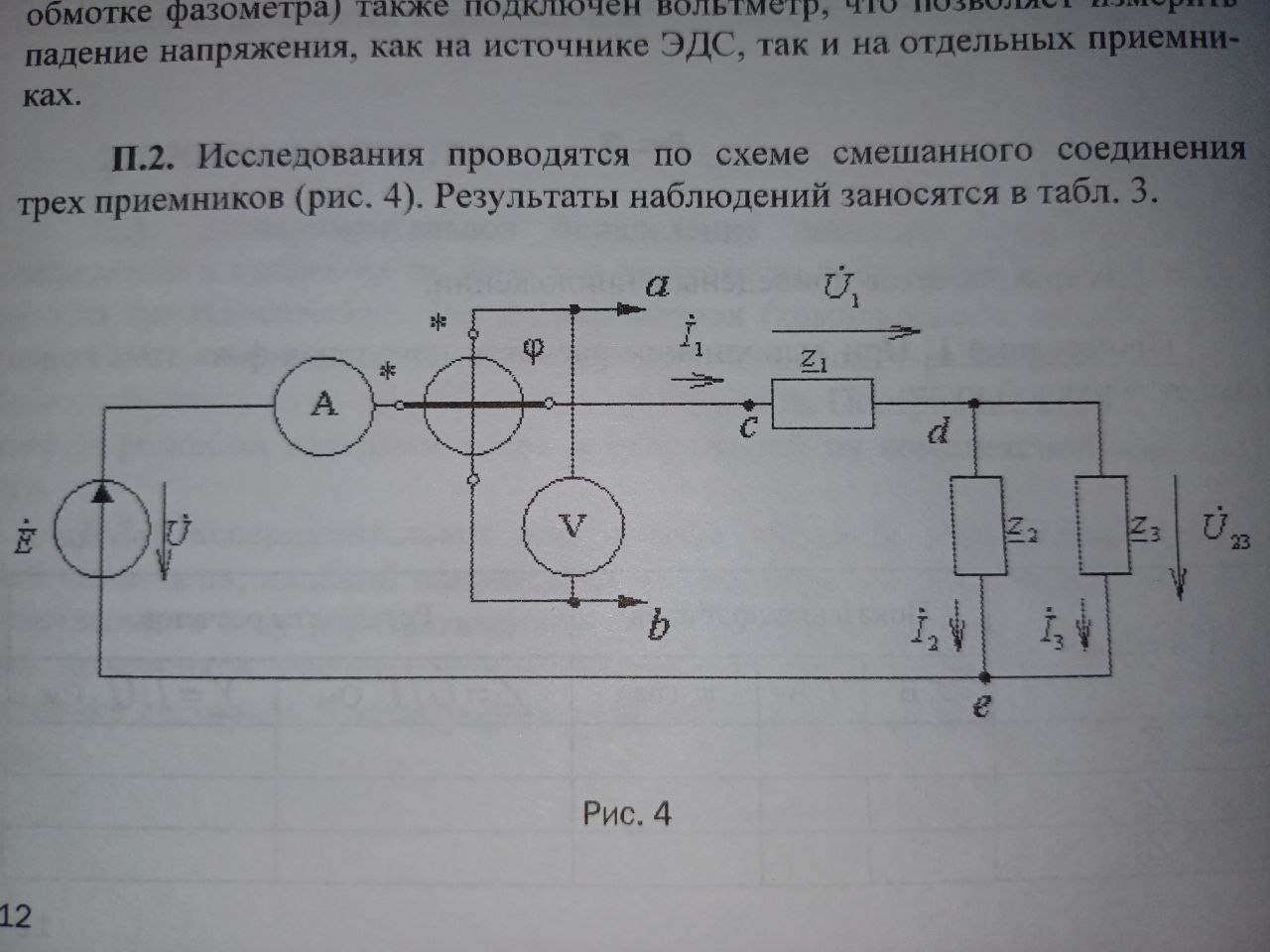

Рис. 2 Смешанное соединение приемников
Таблица 3
Показания приборов |
Результаты расчетов |
||||||||||
I1 |
U |
U1 |
U23 |
φ |
φ1 |
φ23 |
U=I1(Z1+Z23) |
U1=I1*Z1 |
U23=I1*Z23 |
I2 |
I3 |
А |
В |
град |
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|

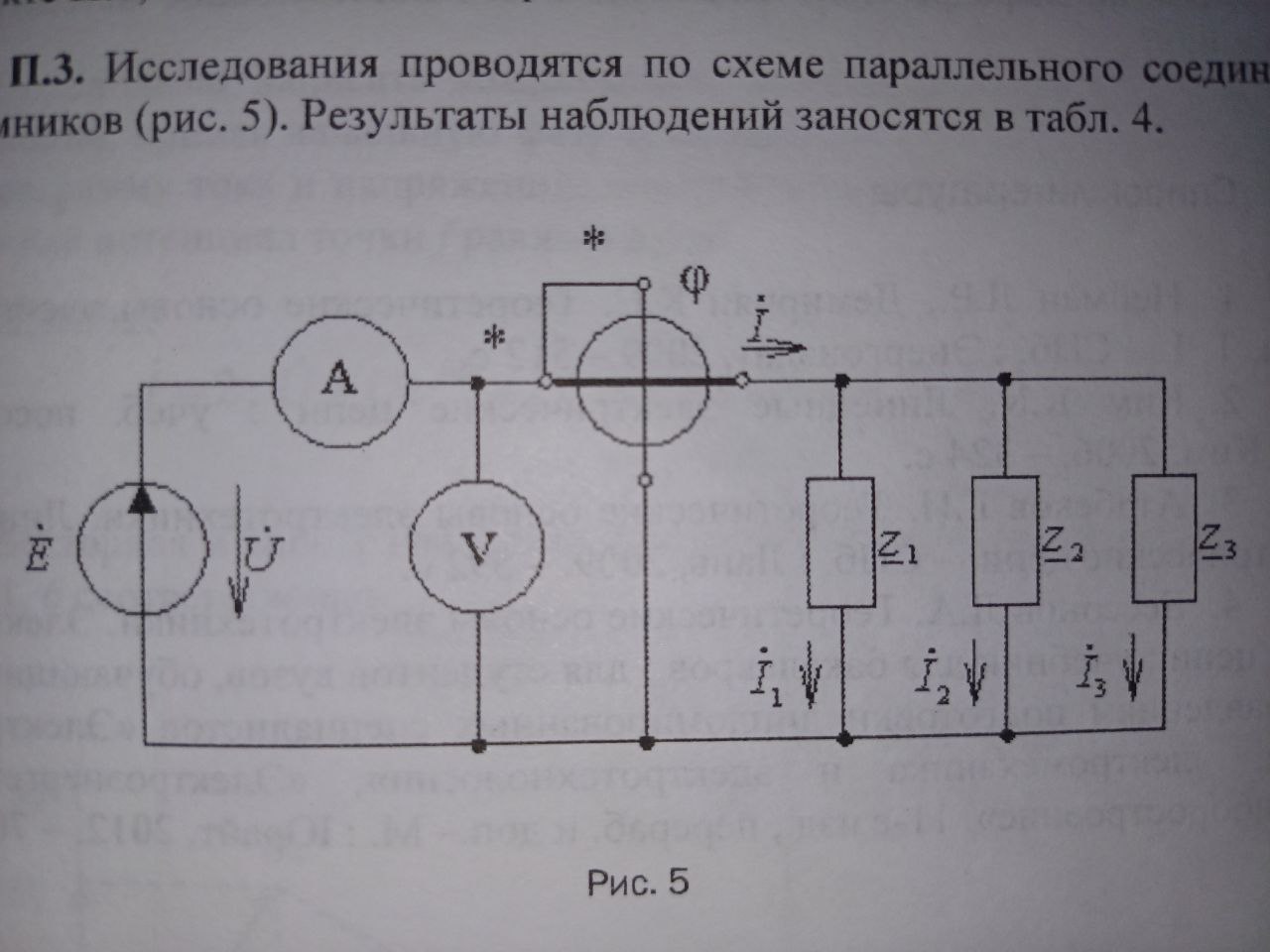

Рис.3 Параллельное соединение приемников
Таблица 4
Показания приборов |
Результаты расчетов |
||||||||
U |
I |
φ |
I1 |
I2 |
I3 |
Y |
I=UY |
I=ΣIk |
|
В |
А |
град |
|||||||
|
|
|
|
|
|
|
|
|
|
4. Расчётная часть
