Отчет по лабораторной работе №26
по дисциплине
«Теоретические основы электротехники»
на тему: «Исследование линейных индуктивно связанных катушке»
Форма обучения – очная
Выполнил обучающийся Курс 1 Группа ЭС-305
|
__________________ подпись, дата |
Кирсанов Д. Д |
|
|
|
Принял
|
__________________ подпись, дата |
|
Санкт-Петербург
2024
Содержание отчета
Условные обозначения…………………………………………………………………………..2
Введение………………………………………………………………………………….............3
Основная часть…………………………………………………………………………………3-
Заключение……………………………………………………………………………………….
Библиографический справочник………………………………………………………………………
Условные обозначения

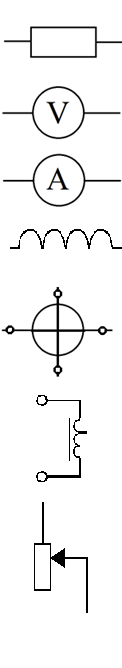

- Резистор
- Вольтметр
- Амперметр
- Катушка индуктивности
- Фазометр
- ЛАТР
- Реостат
U – Напряжение, В;
I – Ток, А;
Z – Сопротивление, Ом;
φ – Угол, град;
L – Индуктивность, Гн.
2. Введение
Цель работы - определение параметров линейных индуктивно-связанных катушек, исследование последовательного, параллельного соединения из и трансформаторного включения.
Программа работы:
Опытное определение параметров индуктивно связанных катушек.
Исследование последовательного соединения катушке при их согласованном и встречном включениях.
Исследование линейного трансформатора.
Таблица приборов
Название |
Система измерений |
Класс точности |
Заводской номер |
Предел измерений |
Цена деления |
Амперметр 1 |
МЭ |
0,5 |
54501 |
2 |
0,02 |
Вольтметр 1 |
МЭ |
0,5 |
66940 |
150 |
1 |
Ваттметр |
МЭ |
0,5 |
79167 |
150 |
1 |
Вольтметр 2 |
МЭ |
0,5 |
14051 |
100 |
1 |
Амперметр 2 |
МЭ |
0,5 |
14590 |
1 |
0,01 |
3. Основная часть

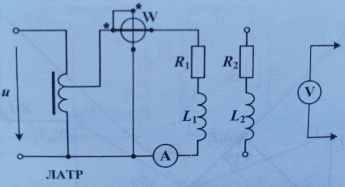

Рис. 1 Схема 1
Таблица 1
В цепь включена |
Наблюдают |
Вычисляют |
||||||||||||
I |
U1 |
U2 |
P1 |
P2 |
Z |
R |
X |
L |
fi |
XMI |
XMII |
M |
K |
|
1 Катушка |
|
|
|
|
- |
|
|
|
|
|
|
- |
|
|
2 Катушка |
|
|
|
- |
|
|
|
|
|
|
- |
|
||
Рис. 2 Схема 2
Таблица 2
Вид включения |
Наблюдают |
Вычисляют |
|||||||||||||||
I |
U |
U1 |
U2 |
P |
P1 |
P2 |
R1I |
X1I |
XMI |
R2I |
X2I |
fi |
Fi1 |
Fi2 |
Lэ |
||
Согласованное |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Встречное |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Рис. 3 Схема 3
Таблица 3
Наблюдают |
Вычисляют |
||||||||||
U1 |
I1 |
P1 |
U2 |
I2 |
R1I1 |
X1I1 |
XMI2 |
R2I2 |
X2I2 |
XMI1 |
fi |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
