ФЕДЕРАЛЬНОЕ АГЕНТСТВО ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА

Федеральное государственное бюджетное образовательное учреждение

высшего образования

«Петербургский государственный университет путей сообщения

Императора Александра I»

(ФГБОУ ВО ПГУПС)

Отчет по лабораторной работе №6

по дисциплине

«Теоретические основы электротехники»

на тему: «Исследование электрической цепи постоянного тока методом эквивалентного источника»

Форма обучения – очная

Выполнил обучающийся Курс 1 Группа ЭС-305	__________________ подпись, дата	Кирсанов Д. Д
Принял	__________________ подпись, дата

Санкт-Петербург

2024

Содержание отчета

1. Условные обозначения…………………………………………………………………………..2

2. Введение………………………………………………………………………………….............3

3. Основная часть…………………………………………………………………………………

4. Заключение……………………………………………………………………………………….

Библиографический справочник………………………………………………………………………

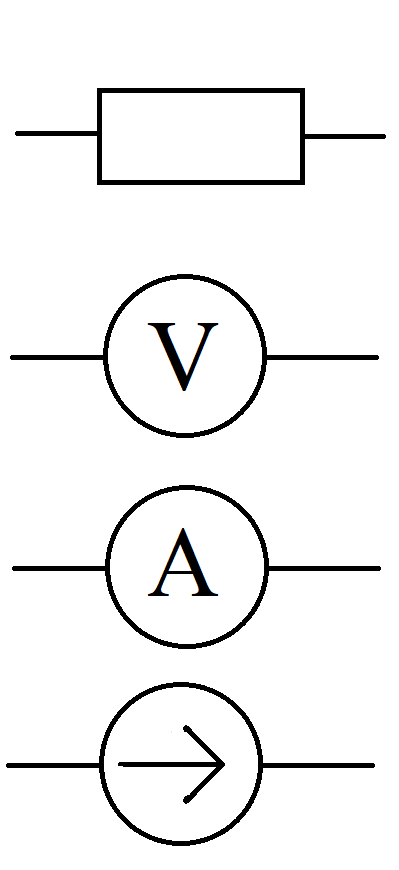

1. Условные обозначения

• - Резистор

- Вольтметр

- Амперметр

- Источник ЭДС

E – ЭДС, В;

U – Напряжение, В;

I – Ток, А;

R – Сопротивление, Ом;

r_{вн –} Внутреннее сопротивление, Ом.

2. Введение

Цель работы: экспериментальное исследование электрической цепи постоянного тока методом эквивалентного источника.

Программа работы:

1. Экспериментальное исследование цепи — измерение всех величин, которые определяют при теоретическом расчете цепи методом эквивалентного генератора. К этим величинам относятся:

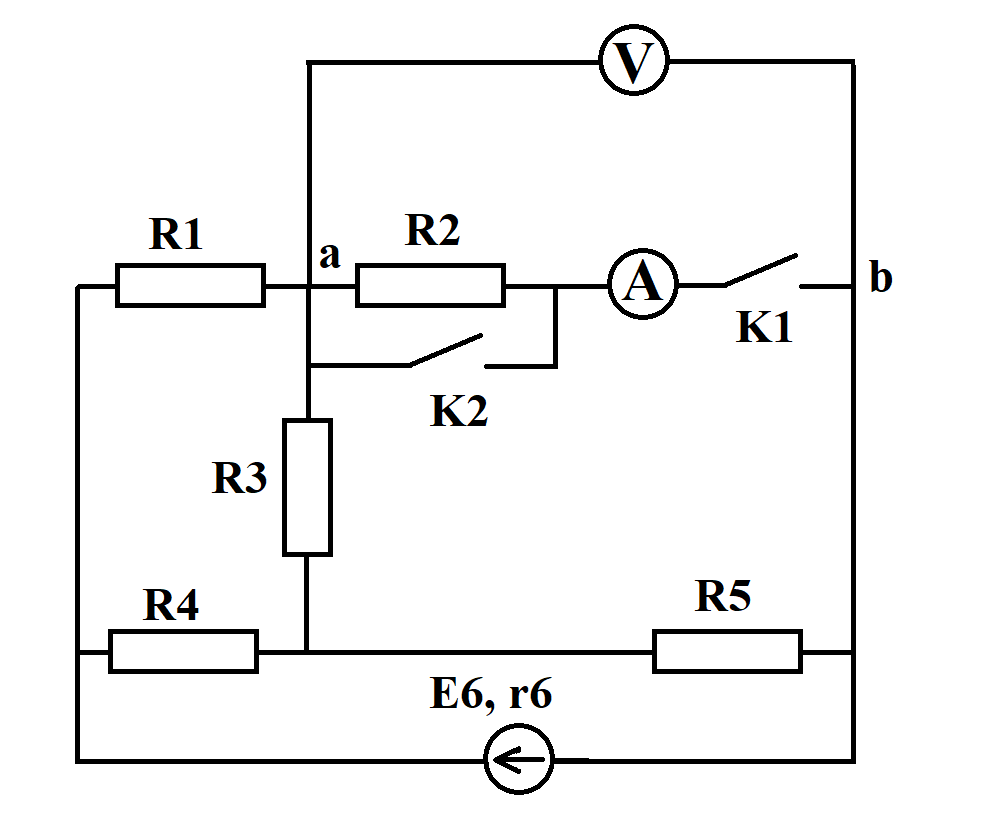

ток в рассматриваемой ветви I_n ( — номер ветви) схемы рис. 3, а.

ЭДС эквивалентного источника E₀.

внутреннее сопротивление эквивалентного источника ЭДС r_вн .

ток источника тока .

2. Теоретический расчет заданной цепи методом эквивалентного генератора ЭДС и тока.

3. Программа УИРС — экспериментальное и теоретическое исследование цепи (рис. 3, а) методом эквивалентного источника при замене ветви E₀, r₆ источником тока  с внутренней проводимостью g₆.

3. Основаная часть

Таблица измерительных приборов

Название	Система измерений	Класс точности	Заводской номер	Предел измерений	Цена деления
Амперметр	МЭ	0,5	3617	3	0,05
Вольтметр	МЭ	0,5	1252	30	0,5

Таблица измерений 1

Наименования режима исследования	Наблюдается		Вычисляется
	I, A	U, B	I, A	U, B
Режим ХХ	0	22,5
Режим КЗ	1,3	0
Режим нагрузки	0,15	18,75
Внутреннее сопротивление эквивалентного генератора	rвн, Ом		rвн, Ом
	17,3

Таблица измерений 2

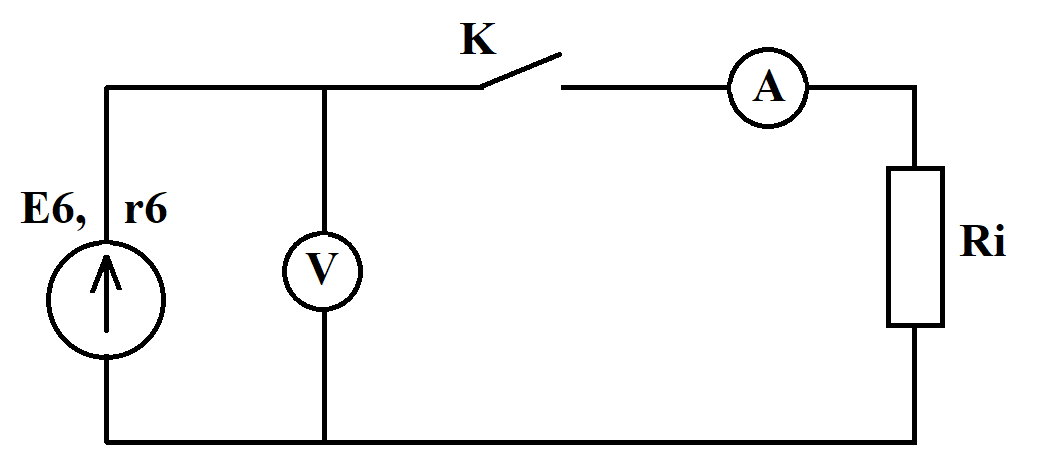

Результат измерений ЭДС и сопротивлений	Е6	r6	R1	R2	R3	R4	R5
	В	Ом
	28.6	0.56	33	114	16	33	37
Напряжение на сопротивлении			28	28,5	27,75	28,2	28,1
Ток сопротивления			6,85	0,25	1,7	0,86	0,75

4. Расчетная часть
