SRWA (Static Routing and Wavelength
Assignment)
•В рамках решения задач grooming для оптической сети с фиксированными во времени(статичными, staticpath) маршрутами решаются алгоритмические задачи маршрутизации и назначения длин волн (от англ. RWA, RoutingandWavelengthAssignment или Static, SRWA)для организуемых оптических соединений (световых путей, lightpath) с их защитой или без. Статично создаваемые оптические соединения должны отвечать определенному набору требований, в том числе по оптимизации. К общим требованиям для оптического соединения типа «точка-точка» относят:
•─соответствие полосы пропускания заявленной скорости передачи для информационного трафика и симметрия соединения;
•─выполнение заданного коэффициента ошибок;
•─поддержка коммутируемого соединения сколь угодно продолжительно с заданными характеристиками;
•─реализация возможности использования одних и различных волн на различных участках коммутируемого соединения, обусловленного ограничен-ным числом волн DWDM
•─реализация возможности по организации защитного соединения с фик-сированным временем переключения (обычно до 50мс)
•Основная задача RWA формулируется в следующем порядке: известно множество оптических или световых путей, которые необходимо реализовать как соединения типа «точка-точка» и известно ограниченное число оптических волн на всех участках оптической сети (с определенными ограничениями по скорости передачи трафика). Необходимо определить маршруты возможных соединений и длины волн, которые могут быть назначены для световых путей. При этом требуется использовать минимальное количество необходимых длин волн или определена минимальная вероятность блокировки световых путей. В качестве критерия установления (назначения) световых путей может быть выбран критерий наименьшей протяженности соединения или наикротчайшего пути.Задача RWAможет решаться методами теории графов, например, методом окрашивания графа для выбранных маршрутов. Каждому направлению с каким-то количеством путей соответствует свой граф с определенным весом (интегри-рованнойоценкой). Так могут быть установленыпути с минимальным количе-ством волн, с минимальными расстояниями для соединений, с комбинирован- ными оценками по количеству волн и расстояний
•Среди наиболее известных алгоритмов теории графов, часто используемый в качестве основы других алгоритмов RWAявляется алгоритм Дейкстры
Динамическая маршрутизация DRWA(Dynamic Routing and Wavelength Assignment)
•Динамическая маршрутизация DRWA(Dynamic Routing and Wavelength Assignment) в оптической сети позволяет преодолеть возможные блокировки на использование ресурсов сети благодаря непрерывному сбору информации о со-стоянии ресурсов, их назначению, использованию и высвобождению для ново-го назначения. При этом особенностью динамического режима маршрутизации и назначения волн для когерентных оптических каналов является необходи-мость существования только оптического пути без преобразований волн в узлах коммутации для сохранения стабильности оптического и цифрового синхро-низма. Структура DRWAалгоритмически строится аналогичноSRWA, т.е.при-сутствуют двухступенчатые процессы (маршрутизации и назначения), но с алгоритмами поддержки возобновляемых баз данных по всем участкам оптиче-ской сети, расчетами реальных параметров передачи канальных сигналов и ми-нимизации блокировок соединений [113]. Во внимание принимаются возмож-ности использования множества волоконных световодов и множества возмож- ных оптических волн в этих волокнах. В динамических решениях в общем слу-чае предусматриваются возможности по изменению несущих волн, но с полной регенерацией цифрового потока, что в практической реализации потребует применение большего числа транспондерных блоков с высокой стоимостью и усложненного управления.

ASON(Automatically Switched Optical
Network)
•Сети с автоматической коммутацией оптических каналов ASON получили достаточно широкое применение на сетях связи общего пользования во всем мире, поскольку определяют высокую эффективность использования общих ресурсов (пропускной способности волоконных световодов, оптических каналов, цифровых соединений OTN/ OTH, EthernetPBT, TP-MPLS, SDH-NGN)

Автоматически коммутируемые оптические транспортные сети ASON

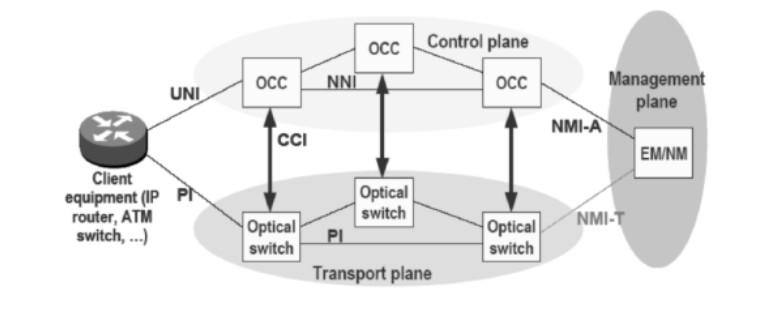

Основными архитектурными элементами ASON являются:
•транспортная плоскость (Transportplane) с оптическими коммутатора-ми (Opticalswitch);
•плоскость сигнального управления (Controlplane) с контроллерами со-единений оптической сети OCC(OpticalConnectionController);
•плоскость административного управления (Managementplane) c встро-енными функциями управления сетевыми элементами и сетью EM/NM(ElementManagement/NetworkManagement);
•интерфейсы:
•физических соединений пользовательского оборудования (Clientequipment) PI(PhysicalInterface);
•сигнального управления для пользова-теля UNI(UsertoNetworkInterface); контроллеров сигнального управления CCI(ConnectionControlInterface); межсетевого взаимодействия NNI(NetworktoNetworkInterface);
•управления транспортной сетью NMI-T (Network Manage-mentInterface for the Transport Network);
•сетевогоуправленияплоскостьюсиг-нализацииNMI-A (Network ManagementInterface for the ASON Control plane).

В сигнальном взаимодействии ASON используются части общего протокола многопротокольной коммутации по меткам G-MPLS (Generalized Multi-Protocol Label Switching), например, протокол резервирования ресурса–проектирования трафика RSVP-TE (Resource Reservation Protocol –Traffic Engineering),являющийся составной частью спецификации UNIиNNI. Протоколом предусматриваются сообщения для обмена информацией между контроллерами сигнального управления(рис.11.6), например, PATHmsg–используется для инициирования запроса на установление соединения, инициирования запроса на разъединение, инициирования промежуточного в направлении вызова запроса на разъединение, ответ на сообщение RESVmsg. Сообщение RESVmsg используется для ответа на запрос об установлении соединения, инициирование запроса на разъединение от получателя вызова и т.д. Предметом сигнального взаимодействия в конечном итоге является назначение волнового тракта λ – LSP(LambdaSwitchedPaths–коммутируемый волновой тракт) для пользовательского со-единения FA(Forwarding Adjacency)с определенной полосой пропускания BW(Bandwidth). Кроме того, составной частью сигнальной системы является контроллер вычисления маршрутов возможных соединений, в котором реализуется какой-либо из алгоритмов (последовательный, эвристический, оптимальный) для определения возможностей оптических путей по полосе, OSNRи т.д.

•На рис. представлен пример двухэтапного варианта (a,b)установления оптического соединения c назначением волн для оптического тракта (λA-E,λE-D, λD-G).На каждом участке установленного соединения фиксируется таблица маршрутизации с отметкой непрозрачного оптического соединения OLSA (Opaque Link State Advertisement), т.к. в узлах производится преобразование волн с регенерацией цифрового сигнала в электронном формате. В оптической сети ASON также важнейшая роль отводится системе административного управления, которая строится на принципах TMN(Telecommunication Management Network), определенных стандартами ITU-Tсерии M.3000.
