.docxМИНИСТЕРСТВО ЦИФРОВОГО РАЗВИТИЯ, СВЯЗИ И МАССОВЫХ КОММУНИКАЦИЙ РОССИЙСКОЙ ФЕДЕРАЦИИ
Ордена Трудового Красного Знамени федеральное государственное бюджетное образовательное учреждение высшего образования
Московский технический университет связи и информатики
Кафедра: Сети связи специального назначения
Отчет по контрольной работе
по дисциплине «Сетевое оборудование отечественных производителей»
на тему:
«Оценка устойчивости фрагмента структуры системы связи»
Выполнил: студ. группы БЗС2002
Ломакин А. А.
Проверил: зав. каф. д.в.н. Сызранцев Г. В.
Вариант №32
Содержание задачи:
В предвидении техногенной катастрофы возникла необходимость в наращивании сети связи общего пользования ОАО «Ростелеком» силами и средствами ОАО «РЖД» и ОАО «Газпром». В результате принятого решения разработан вариант структуры системы связи, включающий стационарный и мобильный компоненты указанных организаций и узлы связи их пунктов управлений. Ее фрагмент в интересах обеспечения связи между узлами связи представлен на рисунке 1, а характеристика линий связи в таблице 1 исходных данных.
Требуется:
1. Оценить устойчивость направления связи 2 группы важности УС5-УС20 (линии связи 58, 5, 6, 7, 8, 47) и сделать выводы о степени соответствия показателей устойчивости направлений связи заданным требованиям.
2. Разработать предложения по повышению устойчивости направления связи УС5-УС20, используя обходные направления и средства связи, выделенные в резерв.
Для резервирования могут быть развернуты:
на направлении связи УС20 – СЭ21 - линия спутниковой связи (Ки=0,8);
на направлении связи между узлами связи пунктов управления - радиолиния (Ки=0,65).
Оценить устойчивость указанного направления связи с учетом разработанных предложений. По результатам оценок сделать выводы о степени соответствия показателей устойчивости направления связи заданным требованиям.
1. При расчетах Ки сначала использовать обходное направление, далее (при необходимости) задействовать спутниковую линию связи и затем (также при необходимости) – линию радиосвязи.
2. При выборе обходного направления связи задействовать не более 4 переприемных УС ССОП.

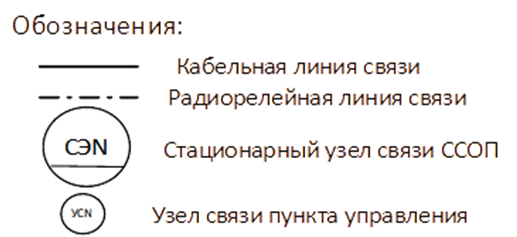

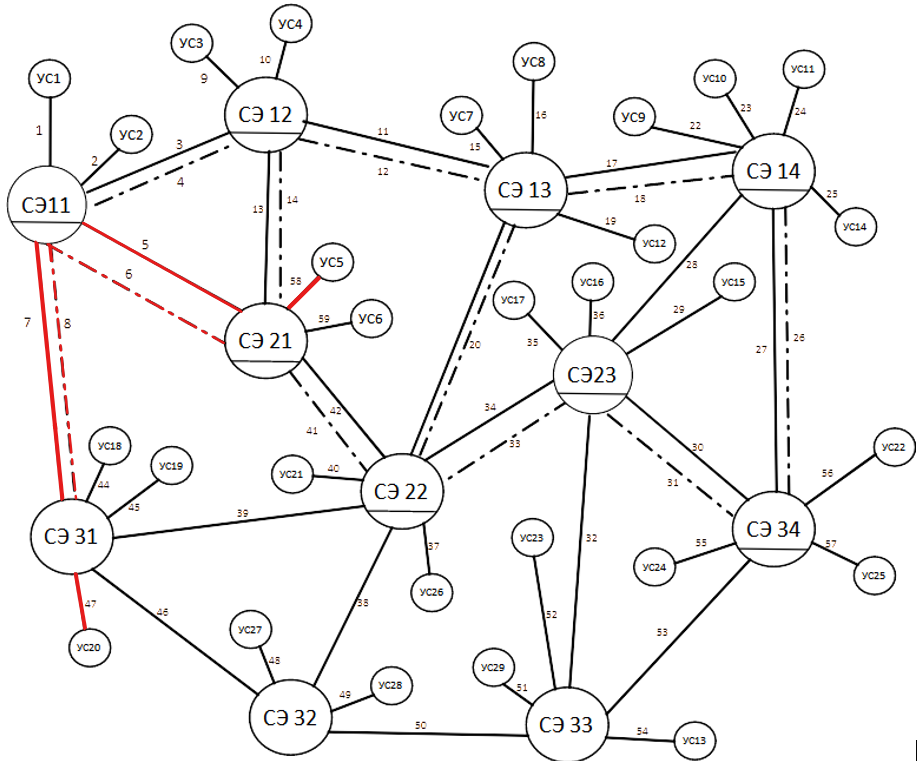

Рисунок 1 – фрагмент системы связи (красным цветом выделено заданное направление)
Таблица 1 – характеристика линий связи
Номер линии связи |
Линия связи |
Тип КОА |
Кол-во каналов |
Ки |
Примечание |
5 |
СЭ11 - СЭ21 |
ОСМ-К - ОСМ-К |
STM |
0,8 |
Каб.лин. |
6 |
СЭ11 - СЭ21 |
ОСМ-К - ОСМ-К |
STM |
0,76 |
РРЛ |
7 |
СЭ11 - СЭ31 |
ОСМ-К - ОСМ-К |
STM |
0,78 |
Каб.лин. |
8 |
СЭ11 - СЭ31 |
ОСМ-К - ОСМ-К |
STM |
0,74 |
РРЛ |
39 |
СЭ22 - СЭ31 |
ОСМ-К - ОСМ-К |
STM |
0,8 |
Каб.лин. |
41 |
СЭ22 - СЭ21 |
ОСМ-К - ОСМ-К |
STM |
0,75 |
РРЛ |
42 |
СЭ22 - СЭ21 |
ОСМ-К - ОСМ-К |
STM |
0,8 |
Каб.лин. |
47 |
УС20 - СЭ31 |
МП - ОСМ-К |
Е1 |
0,78 |
Каб.лин. |
58 |
УС5 – СЭ21 |
МП - ОСМ-К |
Е1 |
0,8 |
Каб.лин. |
Расчёт оценки устойчивости функционирования системы связи
1.
В данном случае линии связи 5,6 и 7,8
расположены относительно друг друга
параллельно, поэтому используем выражение
для расчёта
при параллельном соединении линий
связи:
Далее,
используя выражение для расчёта
при последовательном соединении линий
связи:
рассчитываем
УС5-УС20:
Вывод:
– не соответствует предъявляемым
требованиям для направлений связи 2
группы важности.

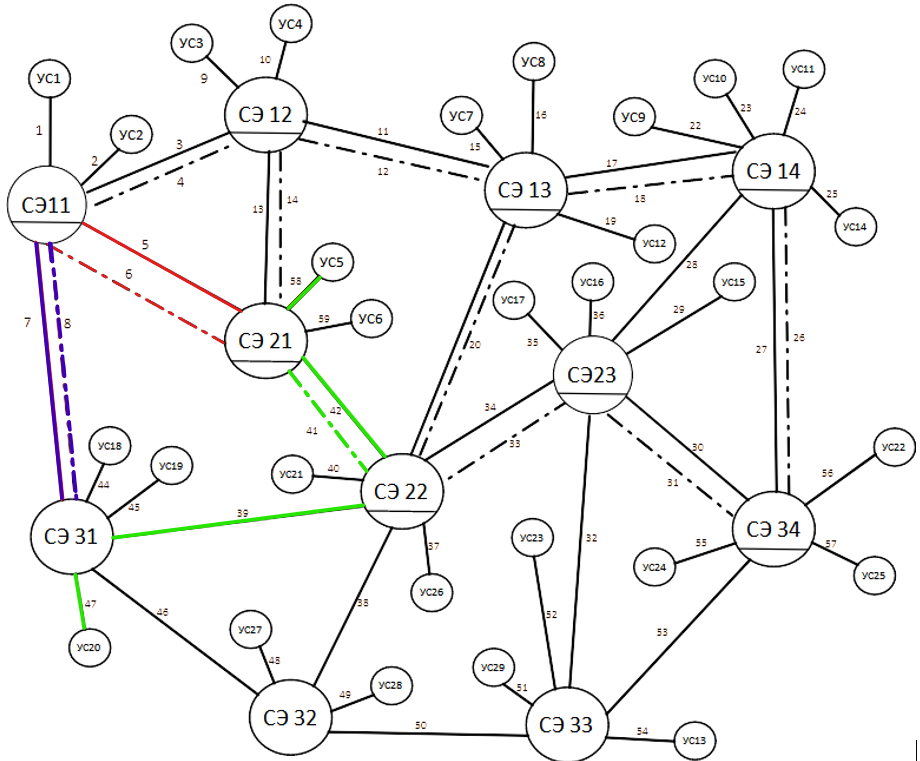

2. Для повышения устойчивости необходимо выбрать независимое обходное направление связи УС5-УС20. В данном случае это направление будет включать линии 58, 41, 42, 39, 47, некоторые из которых расположены последовательно, а некоторые – параллельно (на рисунке ниже показаны зеленым цветом). Рассчитаем данного направления:
Направления связи СЭ21-СЭ31 (5, 6, 7, 8) и
СЭ21-СЭ31 (41, 42, 39) расположены параллельно
относительно друг друга, поэтому
рассчитаем общее
:
Теперь рассчитаем от УС5 до УС20 с учётом обходного направления:
Вывод:
с учётом обходного направления связи
- не соответствует предъявляемым
требованиям для направлений связи 2
группы важности.
3.
С учётом обходного направления связи
требование по устойчивости системы
связи всё равно не выполняется, поэтому
задействуем спутниковую линию связи

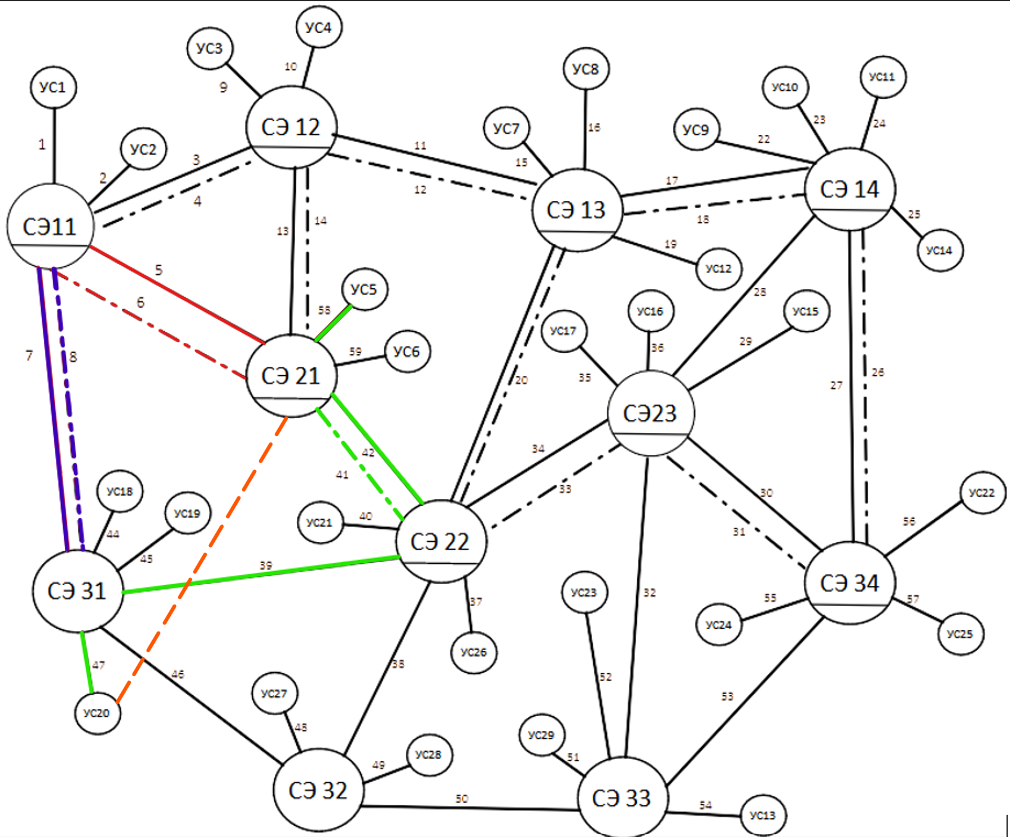

УС20 – СЭ21 (Ки=0,8) (на рисунке ниже
показана оранжевым цветом) и рассчитываем
направления связи, включающего спутниковую
линию:
Направления
связи УС20 – СЭ21 (47,
)
и УС20 – СЭ21 (СпЛС) расположены параллельно
относительно друг друга, поэтому
рассчитываем общее

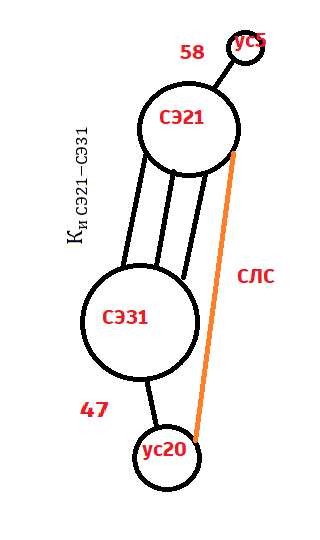

(для удобства я нарисовал, во что
вырождается схема – показано под
рисунком ниже):
Вывод: С учётом резервирования
спутниковой линией связи
– всё равно не выполняется требование
для направлений связи 2 группы важности.
4. Как видно из расчётов, для выполнения
требований по устойчивости направления
связи недостаточно обходного направления
и резервирования спутниковой линией,
поэтому задействуем радиолинию УС5-УС20,
имеющую

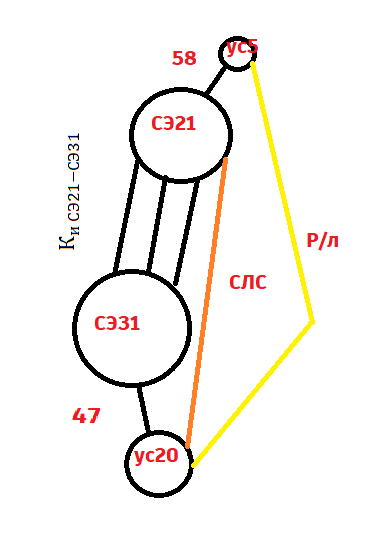

(на рисунке ниже показана жёлтым цветом).
Направления связи УС5-УС20 (
)
и УС5-УС20 (р/линия) расположены параллельно
относительно друг друга, поэтому
рассчитываем общее
Вывод: с учётом обходного направления
связи, а также резервирования спутниковой
линией и линией радиосвязи требование
по устойчивости направления связи 2
группы важности УС5-УС20 выполнено.
№ варианта |
Направление связи |
Группа важности |
Ки1 |
Ки2 |
Ки3 |
Ки4 |
Примечание |
32 |
УС5-УС20 |
2 |
|
|
|
|
спут, р/л |
Общий вывод:
В ходе задания была проделана работа по оценке устойчивости фрагмента структуры системы связи. Каждый раз для фрагмента системы связи рассчитывался показатель устойчивости, а в случае его несоответствия 2 группе важности, проводилась работа по повышению этого показателя за счёт резервирования дополнительными линиями связи.
Вначале была произведена первичная
оценка заданной линии связи (направление
58, 5, 6, 7, 8, 47), в результате чего получили
показатель устойчивости, несоответствующий
заданным требованиям по группе важности
(
).
Вследствие этого была рассмотрена
резервная линия связи (независимое
обходное направление) и рассчитан новый
показатель устойчивости, который тоже
не подошел по требованиям (
).
Из-за невыполнений требований по
соответствию линии связи 2 группе
важности была задействована спутниковая
линия связи и рассчитан новый показатель
устойчивости, который тоже не смог
удовлетворить требованиям (
).
Последним шагом было задействование
имеющейся в резерве радиолинии, после
чего, рассчитав показатель устойчивости,
наконец был достигнут нужный результат,
значение которого соответствует 2 группе
важности (
).
Можно добавить, что одновременное использование независимого обходного направления, спутниковой линии связи и радиолинии даёт наилучший результат. Это происходит за счёт параллельного подключения линий связи, что повышает показатель устойчивости, последовательное же соединение, напротив, этот показатель ухудшает.
