7Э / 7Э

МИНИСТЕРСТВО ЦИФРОВОГО РАЗВИТИЯ, СВЯЗИ И МАССОВЫХ КОММУНИКАЦИЙ РОССИЙСКОЙ ФЕДЕРАЦИИ

Ордена Трудового Красного Знамени федеральное государственное бюджетное образовательное учреждение высшего образования

МОСКОВСКИЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ СВЯЗИ И ИНФОРМАТИКИ

ЛАБОРАТОРНАЯ РАБОТА

№ 7Э

по дисциплине «Безопасность жизнедеятельности»

на тему:

«Исследование ЭМП в условиях мегаполиса»

Выполнил: студ. гр. БЗС2002

Ломакин А. А.

Проверил:

Кандидат физико-математических наук, доцент

Курбатов Валерий Александрович

Москва 2024

ЦЕЛЬ РАБОТЫ

• Изучить методику измерения интенсивности излучения электромагнитной энергии в диапазоне СВЧ

• Исследовать эффективность защиты экранированием и расстоянием.

ЗАДАНИЕ

Изучение ЭМП в городе. Для радиостанций рассмотреть три основных радиовещательных диапазона: ДВ, СВ и КВ. Расчет происходит при нажатии кнопки «Рассчитать». При построении графиков – для смены координатных осей необходимо нажать «1» либо «2» (В случае дробных чисел запятую следует вводить символом «,» а не точкой). При очень малых значениях аргумента рекомендуется нормировать все эти значения (т.е. умножать на 10, 100, 1000 и т.д.) для корректного отображения графика. Для телестанций рассматривается два основных диапазона: метровые волны (или очень высокие частоты) и дециметровые волны (ультра ВЧ). В первом случае нас будут интересовать амплитуды векторов напряженности Е и Н, а для второго диапазона (300-3000 МГц) в нашей стране принято рассматривать ППЭ.

ВЫПОЛНЕНИЕ

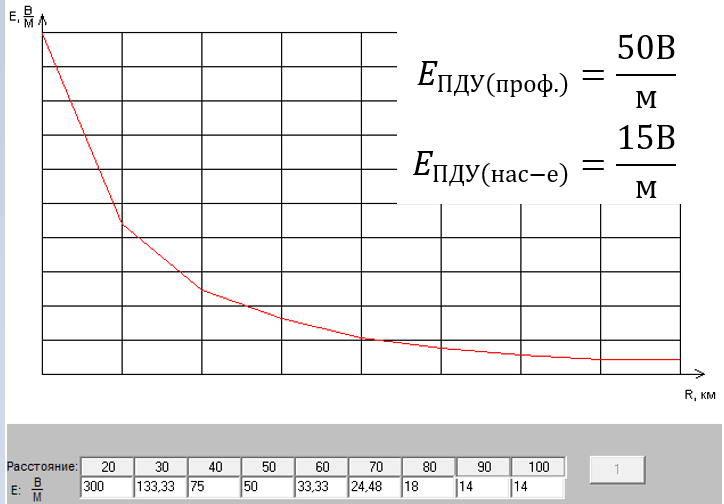

Расчёт напряженности поля для радиостанции ДВ

Расстояние, км	20	30	40	50	60	70	80	90	100
E, В/м	0,0127	0,0056	0,0032	0,00203	0,0014	0,00104	0,0008	0,00063	0,000508

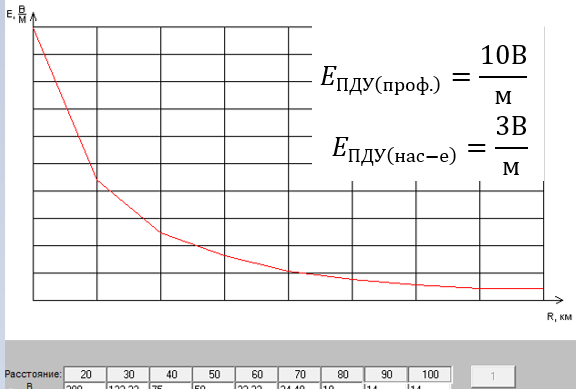

Расчет напряженности поля для радиостанции СВ.

Расстояние, км	20	30	40	50	60	70	80	90	100
E, В/м	0,0712	0,0316	0,0178	0,0114	0,0079	0,006	0,00445	0,00352	0,00285

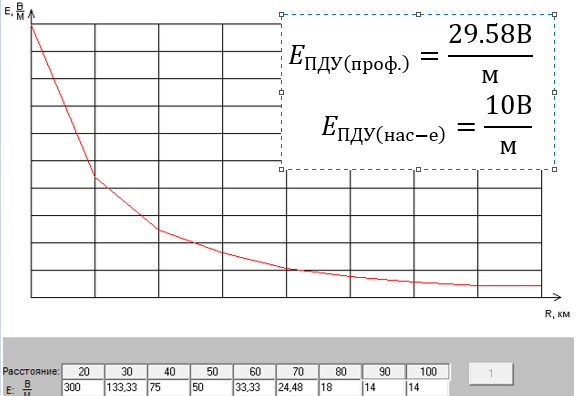

Расчет напряженности поля для радиостанции КВ

Расстояние, км	20	30	40	50	60	70	80	90	100
E, В/м	4,0667	1,807	1,0167	0,651	0,452	0,332	0,2542	0,201	0,163

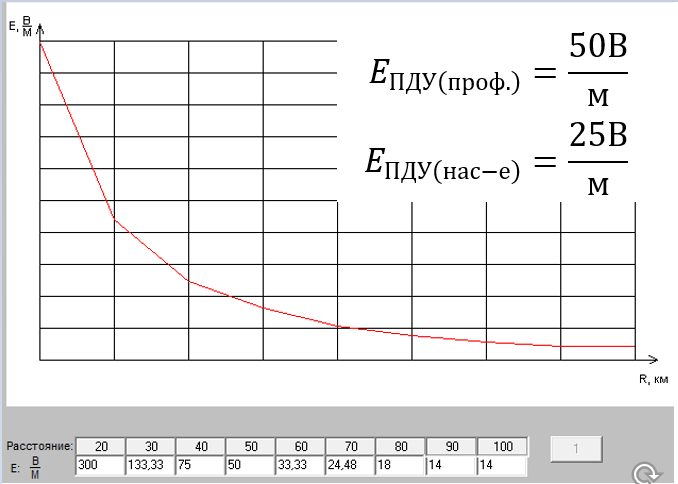

Расчет напряженности поля для телестанции МВ

Расстояние, км	20	30	40	50	60	70	80	90	100
E, В/м	122,38	54,392	30,595	19,58	13,598	9,99	7,649	6,043	4,89

X

Расчет ППЭ для телестанции ДВ

Расстояние, км	20	30	40	50	60	70	80	90	100
E, В/м	0,0108	0,00214	0,0007	0,0003	0,000134	0,0000723	0,0000424	0,000264	0,000173

Расчет ППЭ для базовой станции

Расстояние, км	20	30	40	50	60	70	80	90	100
E, В/м	1,11	0,282	0,107	0,0503	0,027	0,016	0,0102	0,006	0,004

ВЫВОД

В лабораторной работе были рассчитаны интенсивности электромагнитной энергии в различных диапазонах частот для радиостанции и для телестанции.

Были построены зависимости энергии электромагнитного поля от расстояния от антенны. С увеличением расстояния от антенны энергия электромагнитного падает.

Также были рассчитаны предельно допустимые уровни плотности потока энергии и интенсивности ЭМП, которые отличаются для обычного населения и профессионалов. Расчеты Eпду и ППЭпду произведены согласно таблицам 1.2 (предельно допустимые значения энергетической экспозиции) и 1.5 (предельно допустимые уровни ЭМИ РЧ для населения)

КОНТРОЛЬНЫЕ ВОПРОСЫ

1. Каково влияние электромагнитных полей на здоровье человека ?

Установлена статистически достоверная связь между воздействием СВЧ излучения и ростом числа онкологических заболеваний у подопытных животных. Глубина проникновения поля СВЧ в ткани составляет несколько сантиметров. Поглощение в поверхностном слое приводит к повышению температуры организма. На добровольцах было установлено, что облучение 100 см2 поверхности тела человека на частоте 2.5 ГГц с плотностью потока мощности 1 Вт / см2 в течение 5 минут приводит к повышению температуры тела на пять градусов Повышение температуры за счет облучения даже небольших участков тела, особо чувствительных к повышению температуры (хрусталик глаза, мозг, половые органы, желчный пузырь), может привести к необратимым изменениям в этих органах. Люди, длительное время работающие под воздействием СВЧ излучения, быстро утомляются, у них появляется бессонница, головные и сердечные боли, повышается раздражительность. Весьма чувствительны к воздействию СВЧ полей иммунная и эндокринная системы. Есть литературные данные о том, что даже малые дозы облучения могут вызывать генетические заболевания. Особенно чувствительны к воздействию электромагнитных полей эмбрионы, дети и юноши.

2. Какие наиболее распространенные жалобы населения на ухудшение состояния здоровья от действия ЭМП ?

Люди, длительное время находящиеся под воздействием СВЧ излучения, быстро утомляются, у них появляется бессонница, головные и сердечные боли, повышается раздражительность.

3. Дайте классификацию источников ЭМП в диапазоне частот 3 КГц-300 ГГц.

4. Приведите усреднённые значения величин ЭМП от различных радиоисточников на территории жилой застройки;

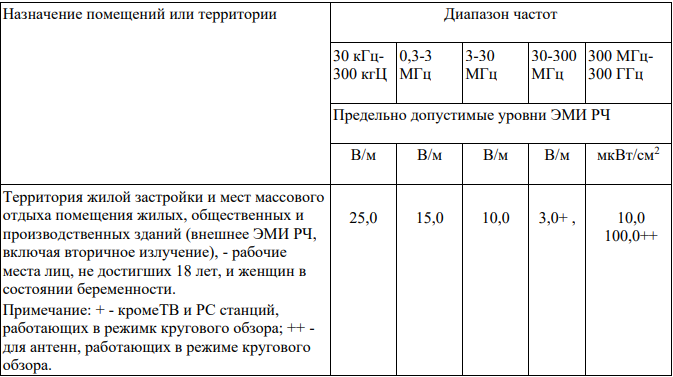

5. Приведете нормы допустимого ЭМИ в диапазоне частот 30 КГц - 300 МГц .

3.0+ В/м

6. Приведете нормы допустимого ЭМИ в диапазоне частот 300 МГц - 300 ГГц .

10,0 100,0++ мкВт/см^2

7. Каковы основные способы снижения электромагнитной нагрузки на человека ?

Защита временем; Защита расстоянием; Снижение интенсивности излучения непосредственно в самом источнике излучения; Экранирование источника излучения; Защита рабочего места от ЭМП; Экранирование обслуживающего персонала путем использования индивидуальных способов защиты.

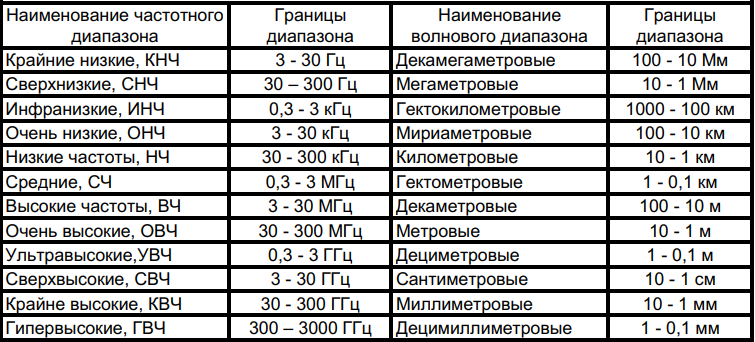

8. Дайте международную классификацию электромагнитных волн по частотам
