1Э / 1e

Министерство цифрового развития, связи и массовых коммуникаций

Российской Федерации

Ордена Трудового Красного Знамени

федеральное государственное бюджетное образовательное учреждение

высшего образования

Московский технический университет связи и информатики

Кафедра экологии, безопасности жизнедеятельности и электропитания

ЛАБОРАТОРНАЯ РАБОТА № 1Э

«ИССЛЕДОВАНИЕ ОПАСНОСТИ ПРИКОСНОВЕНИЯ К ТРЁХФАЗНЫМ СЕТЯМ ПЕРЕМЕННОГО ТОКА НАПРЯЖЕНИЕМ ДО 1000 В»

Выполнили ст. гр. БЗС 2002:

Масалова С.Э.

Фомичев А.С.

Лисовский Л.Д.

Проверил: Курбатов В.А.

Москва 2024

1. ЦЕЛЬ РАБОТЫ

Исследование опасности прикосновения к трехфазным сетям с изолированной и заземленной нейтралью при нормальном и аварийном режимах работы.

ТАБЛИЦА РАСЧЕТНЫХ ДАННЫХ

Исследуемая часть			Параметры сети для расчета
			ИН								ЗН

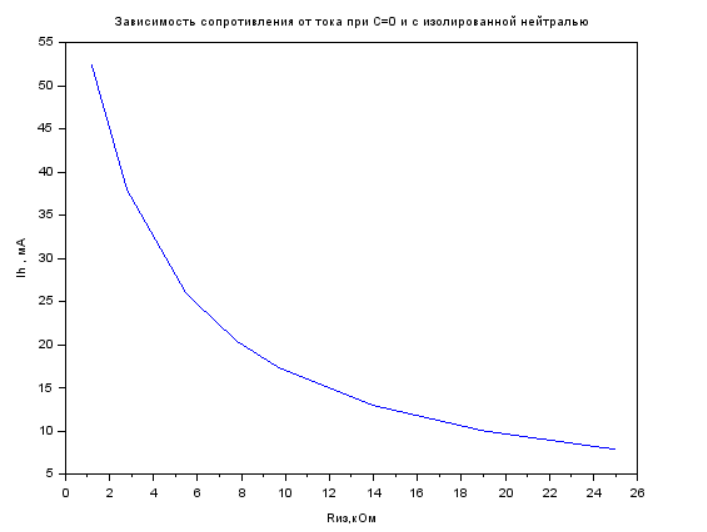

Н о р м а л ь н ы й р е ж и м	С = 0	R из. кОм	1.2	2.8	5.5	7.8	9.7	14	19	25		2.8	9.7	25
		Ih эксп. мА	52.4	37.9	25.9	20.4	17.3	12.9	10.0	7.8		220	220	220

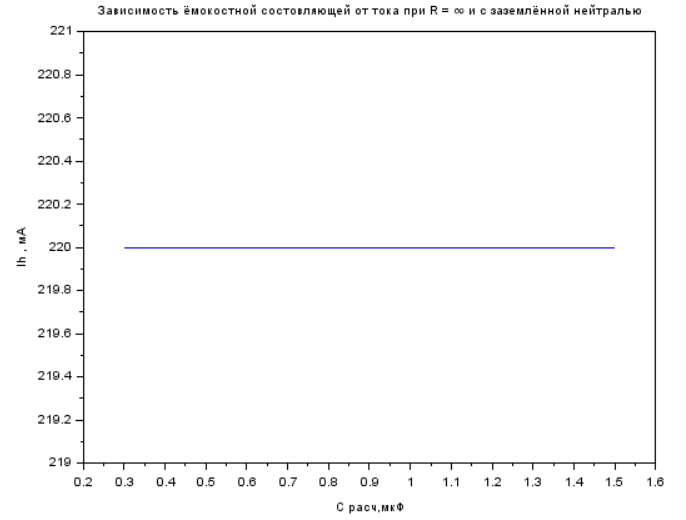

	R = 	С расч. мкФ	0	0.3	0.5	0.8	1.0	1.5				0.3	0.8	1.5
		Ih эксп. мА	0.0	57.3	90.3	128.5	147.2	176.8				220	220	220

ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ

В трехфазных трехпроводных сетях с изолированной нейтралью

Исследуемая часть			Изолированная нейтраль																						Заземленная нейтраль

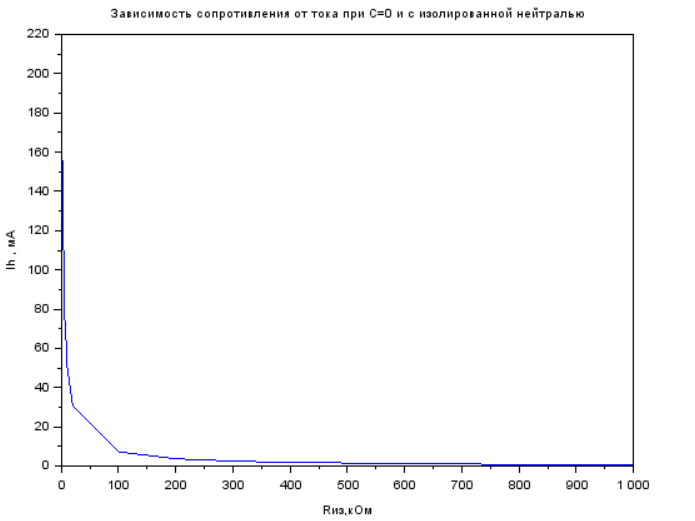

Н о р м а л ь н ы й р е ж и м	С = 0	R из. кОм	0.2	1.5	3	6		8	10		15	20		100	200		300	400		500	600	800	1000			1.5		8		20
		Ih эксп. мА	208.9	158.9	123.77	74.39		65.43	50.8		40.4	30.8		7.27	3.69		2.52	1.81		1.57	1.13	0.8719	0.75			220		220		220

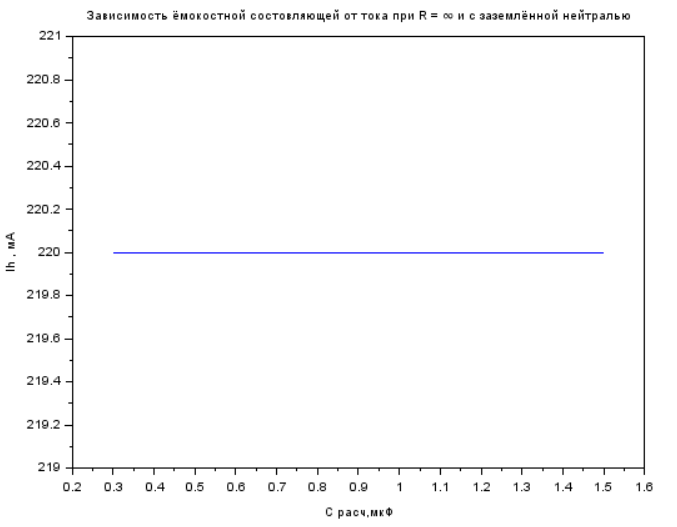

	R = 	С расч. мкФ	0		0.1		0.25			0.5			1.0			1.85								0.1			0.5		1.85
		Ih эксп. мА	0		11.9		45.7			59			121.1			186.9								220			220		220

ВЫВОД:

В данной лабораторной работе была исследована электробезопасность сетей трехфазного тока напряжением до 1000 В в нормальном и аварийном режимах работы и было получено. что:

В сети с изолированной нейтралью при емкости фаз равной нулю ток. проходящий через человека. с ростом сопротивления изоляции фаз уменьшается. В сети с изолированной нейтралью при сопротивлении изоляции фаз стремящемуся к бесконечности ток. проходящий через человека. с ростом емкости фаз изоляции увеличивается. В сети с заземленной нейтралью ток. проходящий через человека. не зависит ни от сопротивления изоляции фаз. ни от емкости фаз.

При нормальном и аварийном режимах работы сеть с заземленной нейтралью опаснее. т.к. при прикосновении к одной из фаз через человека потечет ток. который не зависит от сопротивления и емкости фаз изоляции. а определяется только внутренним сопротивлением самого человека. При аварийном режиме работы сети с изолированной нейтралью прикосновении к аварийной фазе не является опасным для человека.

ВОПРОСЫ ДЛЯ САМОПРОВЕРКИ

1. Какова принятая в расчетах величина сопротивления тела человека?

R = 1 кОм

2. Какие вида трехфазных сетей напряжением до 1000 В применяются в РФ?

Трехпроводная с изолированной нейтралью и с заземленной нейтралью. По технологическим требованиям предпочтение часто отдается четырехпроводной сети, она использует два рабочих напряжения линейное и фазное.

3. Что такое фазное и линейное напряжения сети?

Фазное напряжение — это напряжение между фазой и нулевым проводом

Линейное или межфазное напряжение — это напряжение между двумя разными фазными проводами одной трехфазной сети

4. Что такое нормальный и аварийный режимы работы сети?

Нормальный режим - режим работы сети, когда фазные провода находятся под номинальным напряжением, а сопротивления их изоляции относительно земли соответствует нормам.

Аварийный режим - режим работы сети, когда хотя бы один из фазных проводов замыкается на землю.

5. Как определяется величина тока, протекающего через тело человека, при однополюсном прикосновении:

а) к трехфазной трехпроводной сети с изолированной нейтралью при нормальном режиме работы?

Ih= 3Uф/ (3Rh + Rиз)

б) к трехфазной чатырехпроводной сети с заземленной нейтралью в нормальном режиме работы сети?

Ih = Uф / Rh

в) к трехфазной трехпроводной сети с изолированной нейтралью при аварийном режиме работы?

Ih = Uл./ Rh

г) к трехфазной чатырехпроводной сети с заземленной нейтралью при аварийном режиме работы сети?

Ih = Uф / Rh

6. Как зависит ток, проходящий через человека, при однофазном прикосновении к трехфазной трехпроводной сети с ИН от сопротивления изоляции и емкости фаз?

Ih=3*Uф*(*C)/ 1+( 3*Rh**C)²
