Задание 8 – свести схему канализации в одном пространстве модели в городе Электросталь.
Данное задание аналогично предыдущему, за исключением того, что нужно было сделать сводную таблицу по трассе – в ней указывается какие кабеля и сколько метров использовано, какое оборудование есть на трассе и т.д.

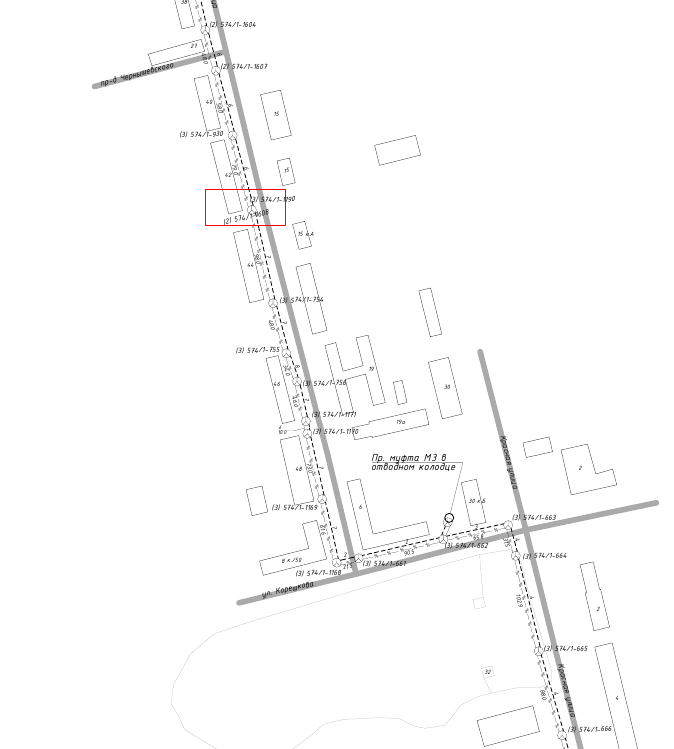

Рисунок 15 – Схема прокладки в г. Электросталь

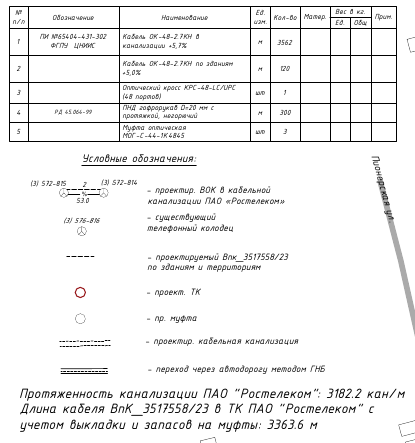

Рисунок 16 - Сводная таблица данных по трассе
Задание 9 – Начертить схему врезки.
Для этого задания нужно было ознакомиться с проектом на прокладку кабеля в Люберцах (Люберцы 2620-2086 БС2620 ул. Инициативная 76 ). Изучить особенности существующей сети МТС. Ознакомиться со схемой врезки на объекте в г. Электростали. Принять за исходные данные указания МТС как врезать новый кабель. Начертить схему врезки в г. Люберцы также, как она была начерчена в г. Электросталь с цветами волокон, модулей и правильно выполненными направлениями сварки в муфте.
Рисунок 17 - итоговая схема врезки
Индивидуальное задание - разработка рабочего проекта (РП) по трассе: МО, г. Балашиха, д. Черное, ул. Агорогородок (БС 10442, ОДН) - МО., г. Балашиха, д. Черное, ул. Луговая, муфта в ТК 668 (врезка в кабель 638-584).
В ходе этого задания необходимо было сделать РП по данным, которые у меня были изначально, например, исполнительная документация. В качестве примера я брал другой РП.
Для начала, моей задачей было разработать схему прокладки магистральных ВОК по зданиям и помещениям. В исполнительной документации у меня был план здания. Я начертил схему прокладки согласно новым условиям:

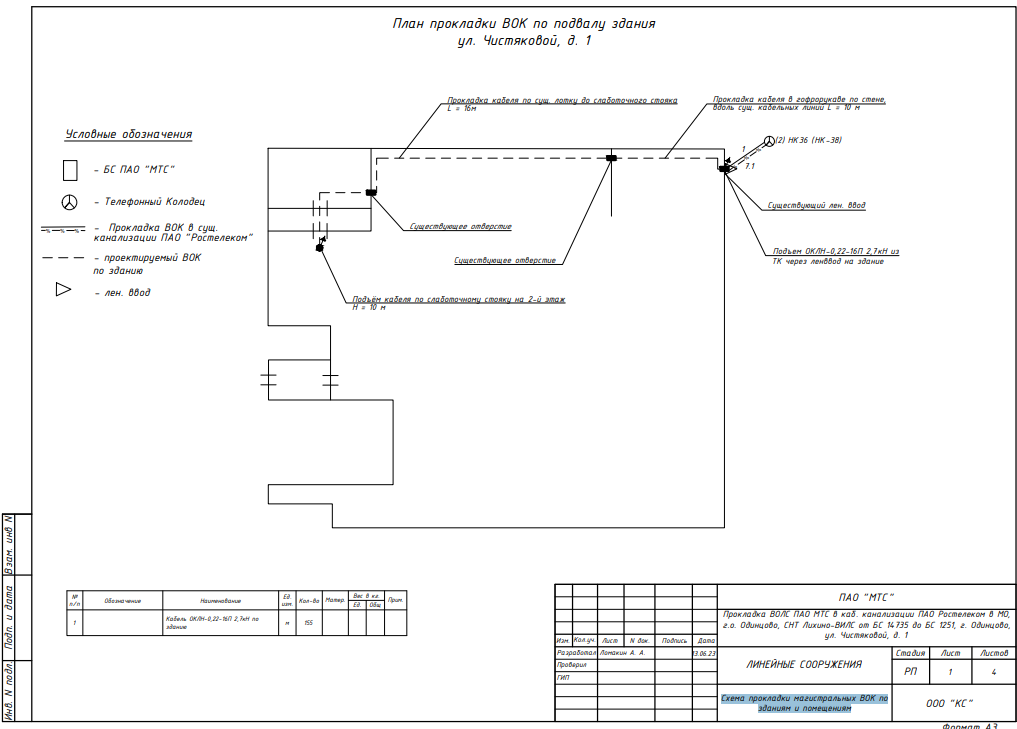

Рисунок 18 – схема прокладки по зданию
Эта схема, как и остальные, в итоге войдёт в РП.
Далее, от монтажника, который выезжал на местность, я имел скриншоты местности и примерное расположение опор, по которым будет прокладываться кабель. Мне нужно было полностью перечертить схему в AutoCAD, нанести опоры в нужных местах и рассчитать, сколько кабеля потребуется для монтажа:
Рисунок 19 – пример скриншота местности с нанесенными опорами

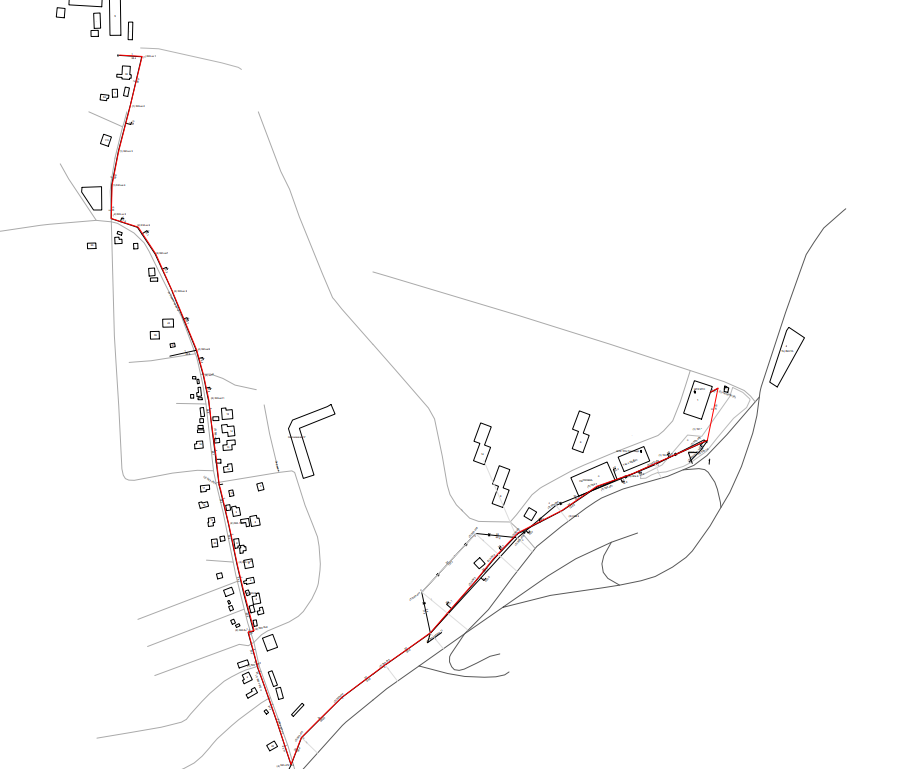

Рисунок 20 – итоговая схема прокладки
Далее, я имел примерную схему канализации (уже существующей). Мне нужно было начертить правильную схему, учитывая все длины кабелей и условные обозначения:
Рисунок 21 – начальная схема канализации
В результате получилась похожая схема:

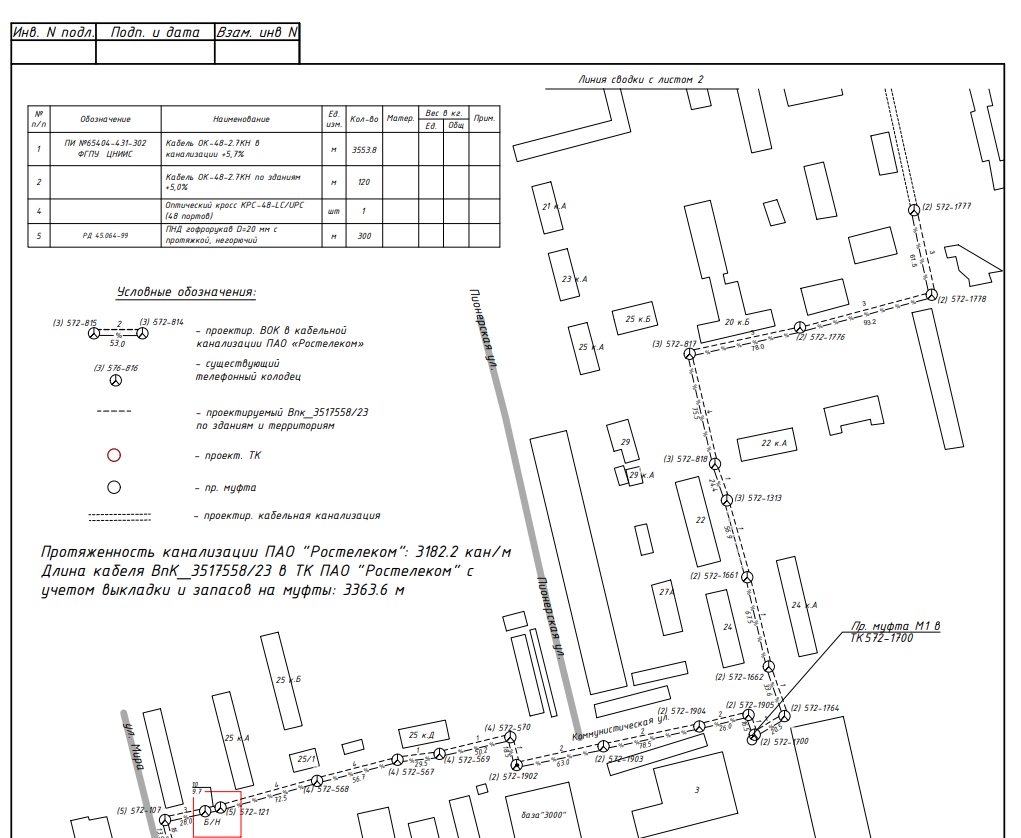

Рисунок 22 – итоговая схема
После этого, все полученные чертежи я оформил в РП:

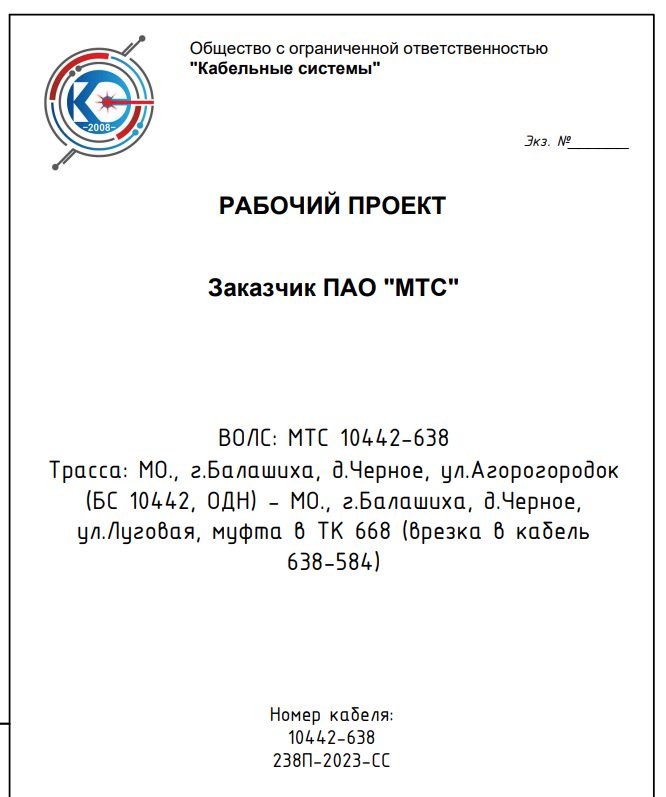

Рисунок 23 – рабочий проект
Заключение
В результаты прохождения практики были выполнены все поставленные руководителем задачи и цели в полном объеме. В ходе практики мною был изучен материал по прокладке ВОЛС, были получены знания по разработке РП и ИД. Я научился общаться с поставщиками и выяснять особенности их оборудования. В ходе работ с нормативными документами были получены навыки их составления. Кроме того, было сделано индивидуальное задание.
Навыки, полученные после прохождения практики в ООО «Кабельные системы», пригодятся мне для дальнейшей учебы и работы. Благодаря этой практике, я понял, с чем мне предстоит иметь дело в будущем.
