3.4.1. Снять нагрузочную характеристику
Изменяя напряжение источника постоянного напряжения от минимального значения 6В до 18 В, снять зависимость Uвых от Uвх. Результаты измерений занести в Таблицу 7:
Таблица 7
|
6 |
8 |
10 |
12 |
14 |
16 |
18 |
|
9.88 |
6.03 |
7.95 |
9.9 |
11.84 |
13.8 |
15.67 |
|
84 |
54 |
70 |
89 |
106 |
124 |
143 |
|
28 |
43 |
56 |
70 |
84 |
99 |
111 |
Рассчитать значение коэффициента стабилизации :
находится как разность выходного напряжения при и выходного напряжения при . За номинальное значение следует принимать значение , соответствующее .
.

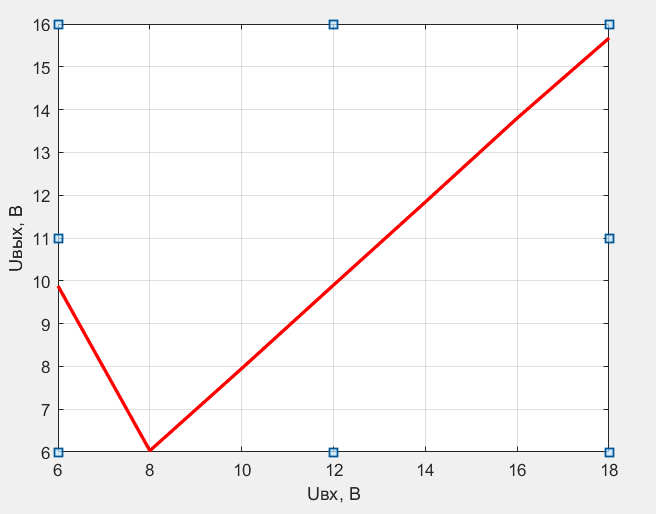

Рисунок 11 - График зависимости
3.4.2. Снять внешнюю характеристику
Таблица 8
|
ХХ |
|
|
|
|
|
|
|
|
0 |
26 |
69 |
78 |
99 |
126 |
162 |
216 |
|
14.12 |
14.03 |
13.91 |
13.8 |
13.74 |
13.7 |
12.57 |
12.47 |
Внутреннее сопротивление стабилизатора :
Uн1 – напряжение на нагрузке стабилизатора при токе нагрузки , В;
Uн2 – напряжение на нагрузке стабилизатора при токе нагрузки , В;
Рисунок 12 – График зависимости
3. 5. Исследование интегрального стабилизатора напряжения кр142ен8б
Рисунок 13 - Схема для исследования компенсационного интегрального стабилизатора напряжения КР142ЕН8Б
3.5.1. Снять нагрузочную характеристику
Изменяя напряжение источника постоянного напряжения от минимального значения 6В до 20 В, снять зависимость Uвых от Uвх. Результаты измерений занести в Таблицу 9:
Таблица 9
|
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
|
4.74 |
6.74 |
8.55 |
8.88 |
8.88 |
8.88 |
8.88 |
8.88 |
|
35 |
50 |
62 |
66 |
66 |
66 |
66 |
66 |
|
34 |
48 |
61 |
63 |
63 |
63 |
63 |
63 |
Рассчитать значение коэффициента стабилизации :
находится как разность выходного напряжения при и выходного напряжения при . За номинальное значение следует принимать значение , соответствующее .
.

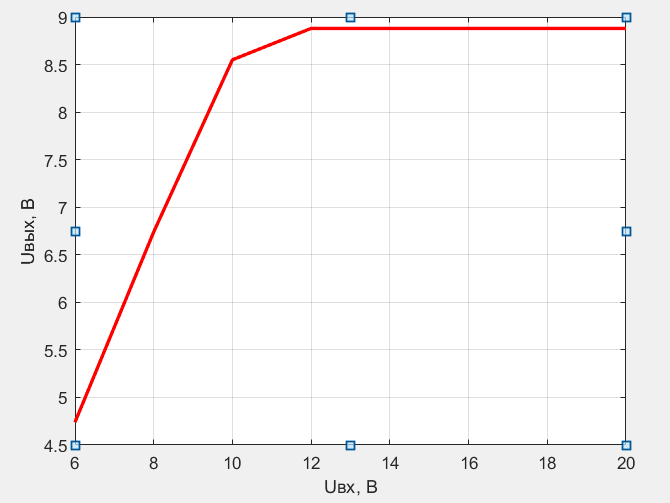

Рисунок 14 - График зависимости
