МИНИСТЕРСТВО ЦИФРОВОГО РАЗВИТИЯ, СВЯЗИ И МАССОВЫХ КОММУНИКАЦИЙ РОССИЙСКОЙ ФЕДЕРАЦИИ

Ордена Трудового Красного Знамени федеральное государственное бюджетное образовательное учреждение высшего образования

МОСКОВСКИЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ СВЯЗИ И ИНФОРМАТИКИ

──────────────────────────────────────────────────────

Факультет СиСС

Кафедра ЭБЖиЭ

ЛАБОРАТОРНАЯ РАБОТА

№ 18

по дисциплине «Электропитание устройств и систем инфокоммуникаций»

на тему:

«Исследование стабилизаторов постоянного напряжения»

Выполнил: студ. гр. БЗС2002

Ломакин А. А.

Проверил: ст. п. каф. ОТС

Шакиров К. Ф.

Москва 2023

1. Цель работы

Изучение принципа действия параметрических и компенсационных стабилизаторов постоянного напряжения и определение их основных параметров.

2. План работы

2.1. Произвести исследование параметрического стабилизатора.

2.2. Произвести исследование параметрического стабилизатора с последовательно включенным транзистором.

2.3. Произвести исследование параметрического стабилизатора с параллельно включенным транзистором.

2.4. Произвести исследование компенсационного стабилизатора на дискретных элементах.

2.5. Произвести исследование интегрального стабилизатора напряжения КР142ЕН8Б.

2.6. Произвести соответствующие расчеты и на основании снятых данных построить внешнюю Uн=f(Iн) и нагрузочную Uн=f(U0) характеристики стабилизатора.

3. Выполнение

3. 1. Исследование параметрического стабилизатора

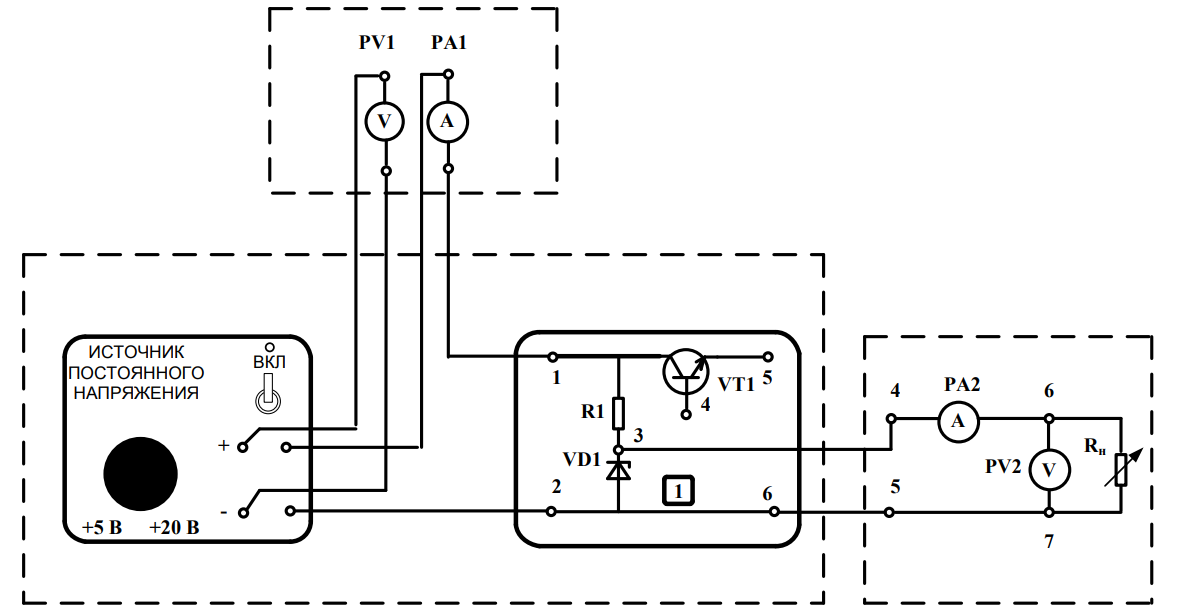

Рисунок 1 - Схема для исследования параметрического стабилизатора

3.1.1. Снять нагрузочную характеристику

Изменяя напряжение источника постоянного напряжения от минимального значения 6В до 20 В, снять зависимость Uвых от Uвх. Результаты измерений в Таблице 1:

Таблица 1

	6	8	10	12	14	16	18	20
	4.06	5.52	6.9	8.24	9.7	10.9	11.4	11.51
	33	45	56	67	79	91	117	157
	33	44	55	66	78	88	91	92

Рассчитать значение коэффициента стабилизации :

находится как разность выходного напряжения при и выходного напряжения при . За номинальное значение следует принимать значение , соответствующее .

.

;

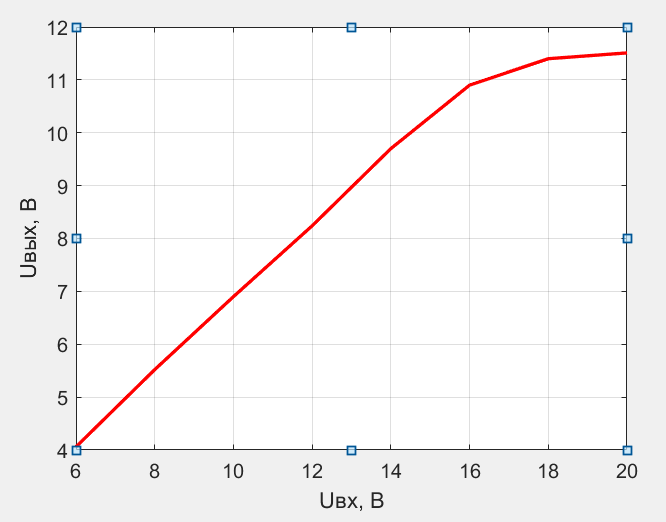

Рисунок 2 - График зависимости

3.1.2. Снять внешнюю характеристику

Таблица 2

	ХХ
	0	29	50	58	66	78	91	105
	11.54	10.5	9.2	8.93	8.24	7.8	7.02	6.17

Внутреннее сопротивление стабилизатора :

Uн1 – напряжение на нагрузке стабилизатора при токе нагрузки , В;

Uн2 – напряжение на нагрузке стабилизатора при токе нагрузки , В;

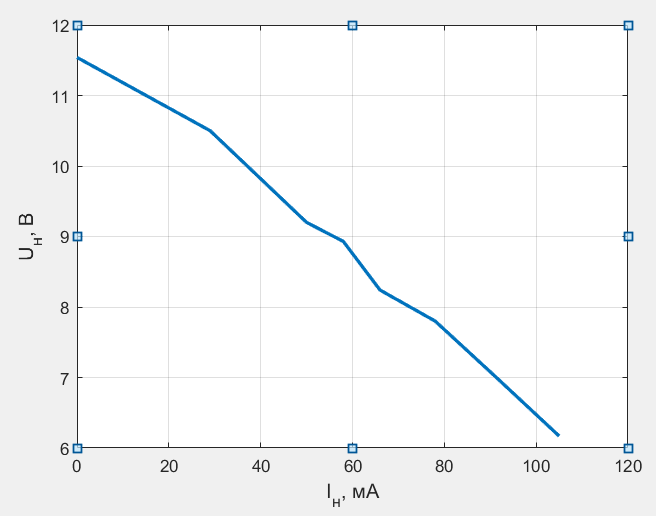

Рисунок 3 – График зависимости

3.2. Исследование параметрического стабилизатора с последовательно включенным транзистором

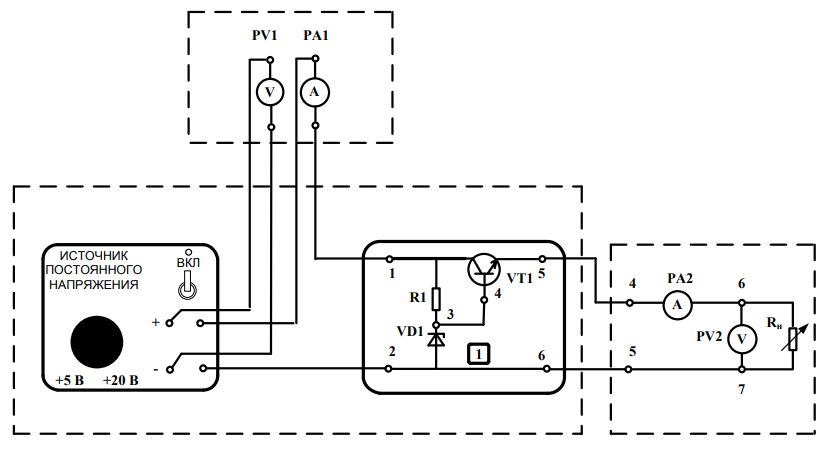

Рисунок 4 - Схема для исследования пассивного компенсационного стабилизатора с последовательным регулирующим транзистором

3.2.1. Снять нагрузочную характеристику

Изменяя напряжение источника постоянного напряжения от минимального значения 6В до 18 В, снять зависимость Uвых от Uвх. Результаты измерений занести в Таблицу 3:

Таблица 3

	6	8	10	12	14	16	18
	5.52	7.34	9.29	10.79	10.93	11.04	11.19
	44	52	68	87	120	156	191
	44	52	65	77	79	80	80

Рассчитать значение коэффициента стабилизации :

находится как разность выходного напряжения при и выходного напряжения при . За номинальное значение следует принимать значение , соответствующее .

.

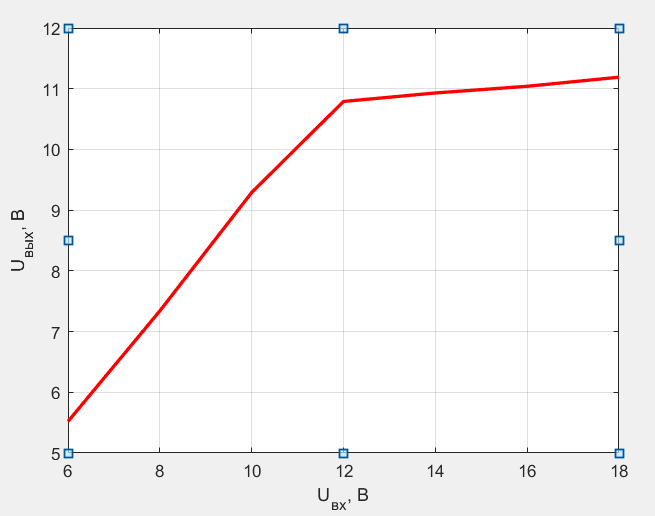

Рисунок 5 - График зависимости
