Laba_17_EUiSI

МИНИСТЕРСТВО ЦИФРОВОГО РАЗВИТИЯ, СВЯЗИ И МАССОВЫХ КОММУНИКАЦИЙ РОССИЙСКОЙ ФЕДЕРАЦИИ

Ордена Трудового Красного Знамени федеральное государственное бюджетное образовательное учреждение высшего образования

МОСКОВСКИЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ СВЯЗИ И ИНФОРМАТИКИ

──────────────────────────────────────────────────────

Факультет СиСС

Кафедра ЭБЖиЭ

ЛАБОРАТОРНАЯ РАБОТА

№ 17

по дисциплине «Электропитание устройств и систем инфокоммуникаций»

на тему:

«Исследование регулируемого преобразователя напряжения постоянного тока»

Выполнил: студ. гр. БЗС2002

Ломакин А. А.

Проверил: ст. п. каф. ОТС

Шакиров К. Ф.

Москва 2023

1. Цель работы

Изучить принципы построения и работы импульсных преобразователей напряжения постоянного тока (ППН) с независимым возбуждением.

2. Схема установки

Рисунок 1 - Схема компенсационного стабилизатора на дискретных элементах

Рисунок 2 - Схема интегрального стабилизатора

3. Расчетные формулы

4. Результаты измерений

Таблица 1 - с ОС

Измеряемая величина	Измерительный прибор	Результаты измерения
Uип, В	PV1	10	11	12	13	14	15
Uвых, В	PV2	3,8	4,0	4,0	4,2	4,2	4,2

Рассчитаем относительную длительность импульса напряжения :

Рассчитаем значение коэффициента стабилизации :

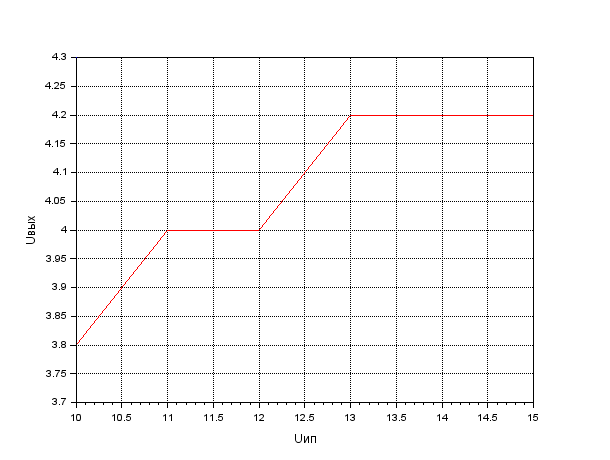

Построим график зависимости

Рисунок 3 - График зависимости без ОС

Таблица 2 - без ОС

Измеряемая величина	Измерительный прибор	Результаты измерения
Uип, В	PV1	10	11	12	13	14	15
U'вых, В	PV2	3,9	4,2	4,5	4,7	5,1	5,5

Рассчитаем коэффициент усиления цепи обратной связи:

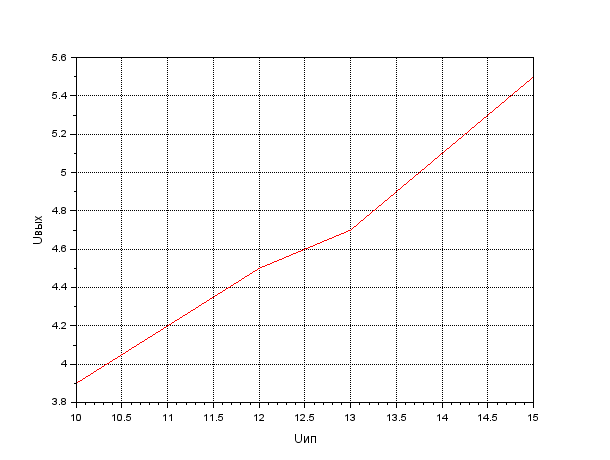

Построим график зависимости

Рисунок 4 - График зависимости с ОС

Таблица 3 - без ОС

Измеряемая величина	Измерительный прибор	Результаты измерения
Uвых, В	PV2	0,8	1,3	2,3	3,1	3,8	4,4
	осциллограф	1/12	1/6	1/4	1/3	2/3	3/4

Рассчитаем значение коэффициента трансформации трансформатора :

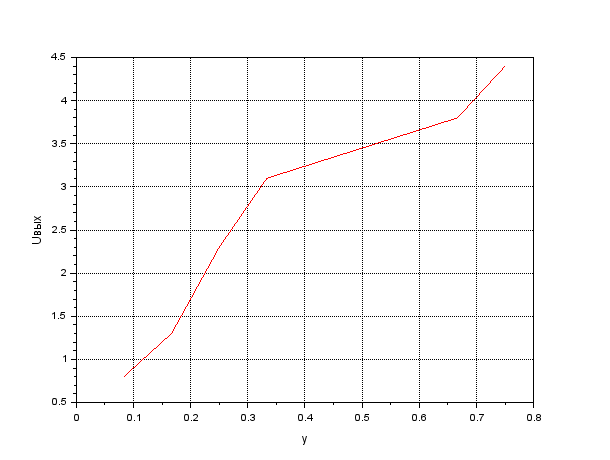

Построим график зависимости

Рисунок 5 - График зависимости без ОС

Таблица 4 - с ОС

Измеряемая величина	Измерительный прибор	Результаты измерения
Uвых, В	PV2	4.5	4.5	4.4	4.4	4.4	4.3	4.3	4.2	4.2	4.1
Iн, мА	PA2	0	6	17	25	33	75	117	157	202	285

Рассчитаем внутреннее сопротивление преобразователя , Ом:

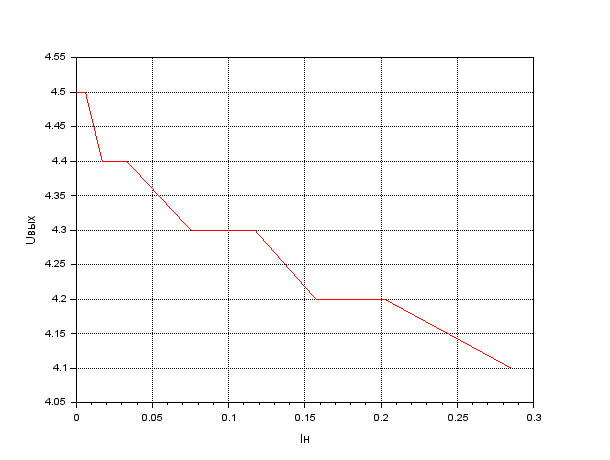

Построим график зависимости

Рисунок 6 - График зависимости с ОС

Таблица 5 - без ОС

Измеряемая величина	Измерительный прибор	Результаты измерения
Uвых, В	PV2	6,3	6,2	5,9	5,7	5,5	5,2	5,0	4,8	4,5	4,3	4,1
Iн, мА	PA2	0	5	28	43	54	68	89	126	170	224	288

Рассчитаем внутреннее сопротивление преобразователя ₀, Ом:

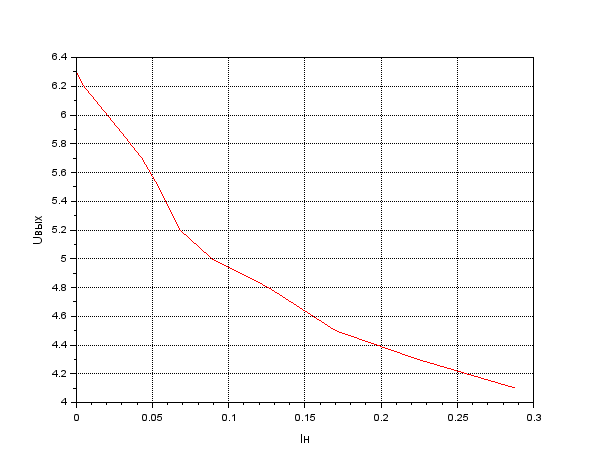

Построим график зависимости

Рисунок 7 - График зависимости без ОС

5. Выводы

В результате проведенных исследований были исследованы импульсные преобразователи напряжения. Анализируя полученные данные, видно, что при включении цепи с обратной связью внутреннее сопротивление уменьшается, а коэффициент усиления увеличивается.
