.docxМИНИСТЕРСТВО ЦИФРОВОГО РАЗВИТИЯ, СВЯЗИ И МАССОВЫХ КОММУНИКАЦИЙ РОССИЙСКОЙ ФЕДЕРАЦИИ
Ордена Трудового Красного Знамени федеральное государственное бюджетное образовательное учреждение высшего образования
Московский технический университет связи и информатики
Кафедра экологии, безопасности жизнедеятельности и электропитания
Лабораторная работа № 1
по дисциплине
“Электропитание устройств и систем инфокоммуникаций”
на тему
“ИСследование многофазных схем выпрямления”
Выполнил: ст. гр. БЗС2002
Ломакин А. А.
Проверил: ст. преп. Шакиров К.Ф.
Москва 2023
1. Цель работы
Ознакомиться с принципом действия, режимами работы и параметрами многофазных схем выпрямления. Экспериментальное исследование работы трёх многофазных схем выпрямления на нагрузку индуктивного характера и определение основных параметров.
2.
Схема установки
Рис.

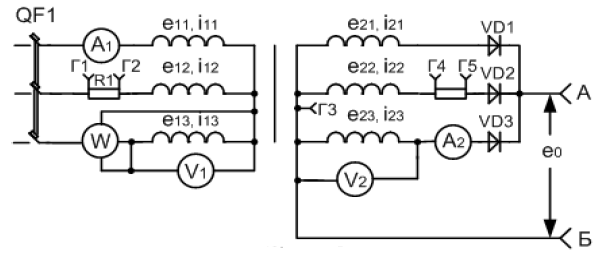

1. Трёхфазная
однотактная схема выпрямления.
Рис. 2. Трёхфазная мостовая схема выпрямления.
Рис. 3. Шестифазная однотактная схема выпрямления.
3. Формулы для расчета
4. Результаты эксперимента
Таблица 1. Данные для трехфазной однотактной схемы выпрямления.
Экспериментальные данные |
Расчётные данные |
|||||||||
|
|
|
|
|
|
|
|
|
|
|
0 |
57 |
0,4 |
36 |
0,45 |
0 |
0 |
0 |
0 |
1 |
|
0,15 |
45 |
7 |
35 |
0,5 |
0 |
2,25 |
6,75 |
6,75 |
1 |
|
0,3 |
43 |
6,9 |
34 |
0,55 |
0,05 |
4,5 |
13,5 |
12,9 |
0,955556 |
|
0,45 |
40 |
6,85 |
33 |
0,63 |
0,25 |
7,5 |
22,5 |
18 |
0,8 |
|
0,6 |
37,5 |
6,6 |
32 |
0,7 |
0,35 |
10,5 |
31,5 |
22,5 |
0,714286 |
|
Таблица 2. Расчётные данные для трехфазной однотактной схемы.
Расчетные данные |
||||||||||
r. Ом |
|
|
|
|
|
|
|
|
|
|
0 |
0.12 |
0.63 |
0 |
66.15 |
0 |
33.07 |
0 |
0 |
0 |
300 |
0 |
3.096 |
0.78 |
0 |
58.96 |
0 |
29.48 |
0.12 |
0 |
0.26 |
300 |
10.8 |
3.31 |
0.81 |
0.5 |
63.98 |
20.4 |
42.19 |
0.22 |
0.67 |
0.33 |
300 |
10.32 |
3.45 |
0.83 |
0.55 |
65.7 |
38.4 |
52.056 |
0.29 |
0.50 |
0.36 |
300 |
10 |
3.55 |
0.86 |
0.58 |
66.4 |
49.6 |
58 |
0.35 |
0.39 |
0.4 |
300 |
Таблица 3. Данные для трехфазной мостовой схемы выпрямления.
Экспериментальные данные |
Расчётные данные |
||||||||
|
|
|
|
|
|
|
|
|
|
0 |
85 |
1,1 |
36 |
0,45 |
0 |
0 |
0 |
0 |
1 |
0,3 |
80 |
3,8 |
32 |
0,68 |
0,15 |
9 |
27 |
24 |
0,88 |
0,6 |
65 |
3,2 |
28 |
0,98 |
0,47 |
18 |
54 |
39 |
0,72 |
0,95 |
53 |
2 |
21 |
1,1 |
0,73 |
27 |
81 |
50,35 |
0,621605 |
Таблица 4. Расчётные данные для трехфазной мостовой схемы выпрямления.
|
|
|
|
|
|
|
|
|
|
|
3.8 |
0,297 |
0,45 |
0,67 |
144,3 |
19,8 |
82,05 |
0,153 |
1,12 |
0,27 |
300 |
3.64 |
0,32 |
0,46 |
0,8 |
172,1 |
36 |
104,06 |
0,189 |
0,90 |
0,31 |
300 |
4.39 |
0,326 |
0,47 |
0,8 |
165,6 |
46,8 |
106,2 |
0,25 |
0,89 |
0,38 |
300 |
5.79 |
0,417 |
0,48 |
0,75 |
164,1 |
49,5 |
106,83 |
0,277 |
0,92 |
0,42 |
300 |
Таблица 5. Данные для шестифазной однотактной схемы выпрямления.
Экспериментальные данные |
Расчётные данные |
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
0 |
57 |
0,42 |
36 |
0,45 |
0 |
0 |
0 |
0 |
1 |
|
|
0,2 |
50 |
1,55 |
35 |
0,5 |
0,01 |
4,5 |
13,5 |
10 |
0,74 |
|
|
0,4 |
49 |
1,07 |
35 |
0,63 |
0,05 |
7,5 |
22,5 |
19,6 |
0,87 |
|
|
0,75 |
43 |
0,8 |
34 |
0,8 |
0,3 |
12 |
36 |
32,25 |
0,89 |
|
|
Таблица 6. Расчётные данные для шестифазной однотактной схемы.
|
|
|
|
|
|
|
|
|
|
|
0 |
0.14 |
0.72 |
0 |
67.5 |
0 |
33.75 |
0 |
0 |
0 |
300 |
0 |
0.26 |
0.71 |
0 |
81.1 |
0 |
40.59 |
0.15 |
0 |
0.30 |
300 |
15.93 |
0.31 |
0.90 |
0.3 |
77.7 |
15.75 |
46.76 |
0.25 |
1.23 |
0.41 |
300 |
13.4 |
0.31 |
0.98 |
0.4 |
83.2 |
30.6 |
56.94 |
0.31 |
0.85 |
0.45 |
300 |

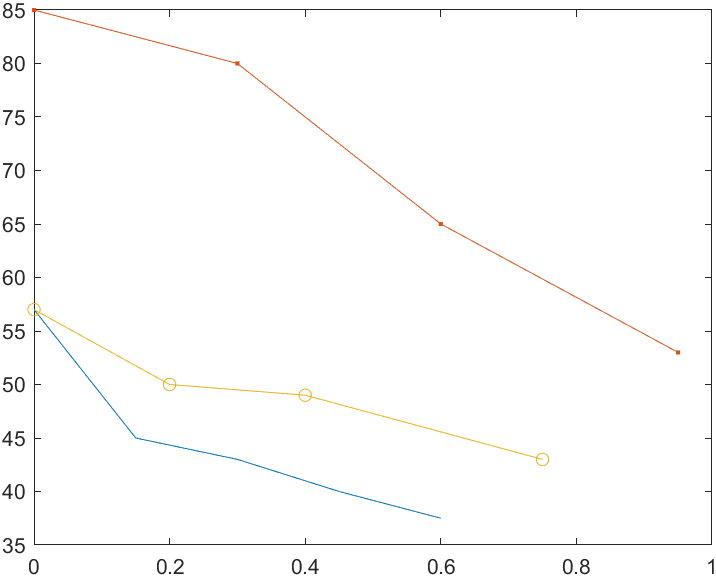

Рис.
4. График
внешних характеристик
для трех схем выпрямления.
5. Выводы
В ходе работы исследовались три многофазные схемы выпрямления. Были сняты экспериментальные значения для трех схем, а также были посчитаны их параметры и построены внешние характеристики .
