Цель работы

Найти оптимальное положение ветровой турбины, при котором ее коэффициент полезного действия (КПД) имеет максимальное значение при самостоятельно сгенерированных начальных данных.

Исходные данные

Исходные данные сгенерированы в программе Microsoft Excel. Значения времени были сгенерированы от 00:00:00 до 00:00:00 с шагом в 1 минуту. Значения скорости ветра были сгенерированы с помощью функции СЛУЧМЕЖДУ(0; 20). Значения температуры были сгенерированы с помощью функции СЛУЧМЕЖДУ(0; 10).

Фрагмент исходных данных представлен на рисунке 1.

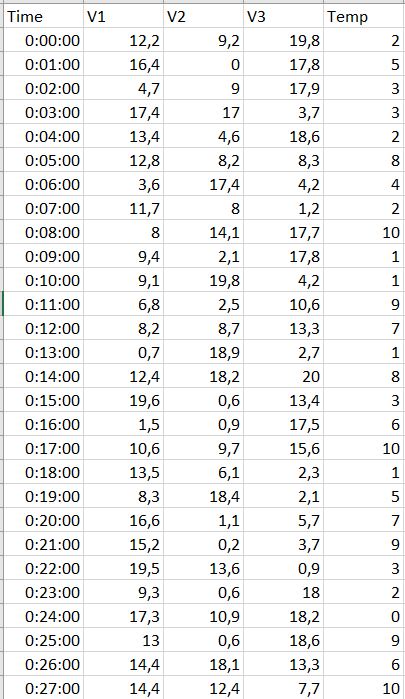

Рисунок 1 – Фрагмент исходных данных

Код программы

Исходные данные были импортированы из Microsoft Excel в программу MATLAB. Ниже, в листинге 1, представлен код программы:

Листинг 1

%% Import data from text file % Script for importing data from the following text file: % % filename: C:\УЧЁБА\4курс1сем\СИИ\1lr\Исходные.txt % % Auto-generated by MATLAB on 09-Oct-2023 00:22:58 %% Setup the Import Options and import the data opts = delimitedTextImportOptions("NumVariables", 5); % Specify range and delimiter opts.DataLines = [2, Inf]; opts.Delimiter = "\t"; % Specify column names and types opts.VariableNames = ["Time", "V1", "V2", "V3", "Temp"]; opts.VariableTypes = ["datetime", "double", "double", "double", "double"]; % Specify file level properties opts.ExtraColumnsRule = "ignore"; opts.EmptyLineRule = "read"; % Specify variable properties opts = setvaropts(opts, "Time", "InputFormat", "HH:mm:ss"); opts = setvaropts(opts, ["V1", "V2", "V3", "Temp"], "DecimalSeparator", ","); % Import the data tbl = readtable("C:\УЧЁБА\4курс1сем\СИИ\1lr\Исходные.txt", opts); %% Convert to output type Time = tbl.Time; V1 = tbl.V1; V2 = tbl.V2; V3 = tbl.V3; Temp = tbl.Temp; %% Clear temporary variables clear opts tbl %% Усредненные значения скорости V = [V1, V2, V3]; mV = mean(V,2); %% Выборка неподходящих значений iT = Temp < 2; iV = mV < 1; i = iT | iV; %% График КПД воздушной турбины plot(Time, Temp); hold on; plot(Time(i), Temp(i), 'r*'); %% Удаление лишних значений Temp(i) = []; mV(i) = []; %% Гистограмма изменения температуры dv = 0.5; vb = 0:dv:max(mV); figure(2); histogram(mV,vb); %% Расчёт кривой мощности prated = 1e6; %%Номинальная мощность ветровой турбины vin = 2; %%Скорость включения vr = 14; %%Номинальная выходная скорость vout = 25; %%Скорость выключения powervb = prated *(vb.^2 - vin^2)/(vr^2 - vin^2); powervb(vb <= vin) = 0; powervb(vb > vout) = 0; powervb(vb >= vout) = 0; powervb(vb >= vr & vb <= vout) = prated; %% Построение кривой мощности figure(3); plot(vb, powervb, '*');

Ниже приведены графики, иллюстрирующие результаты работы программы:

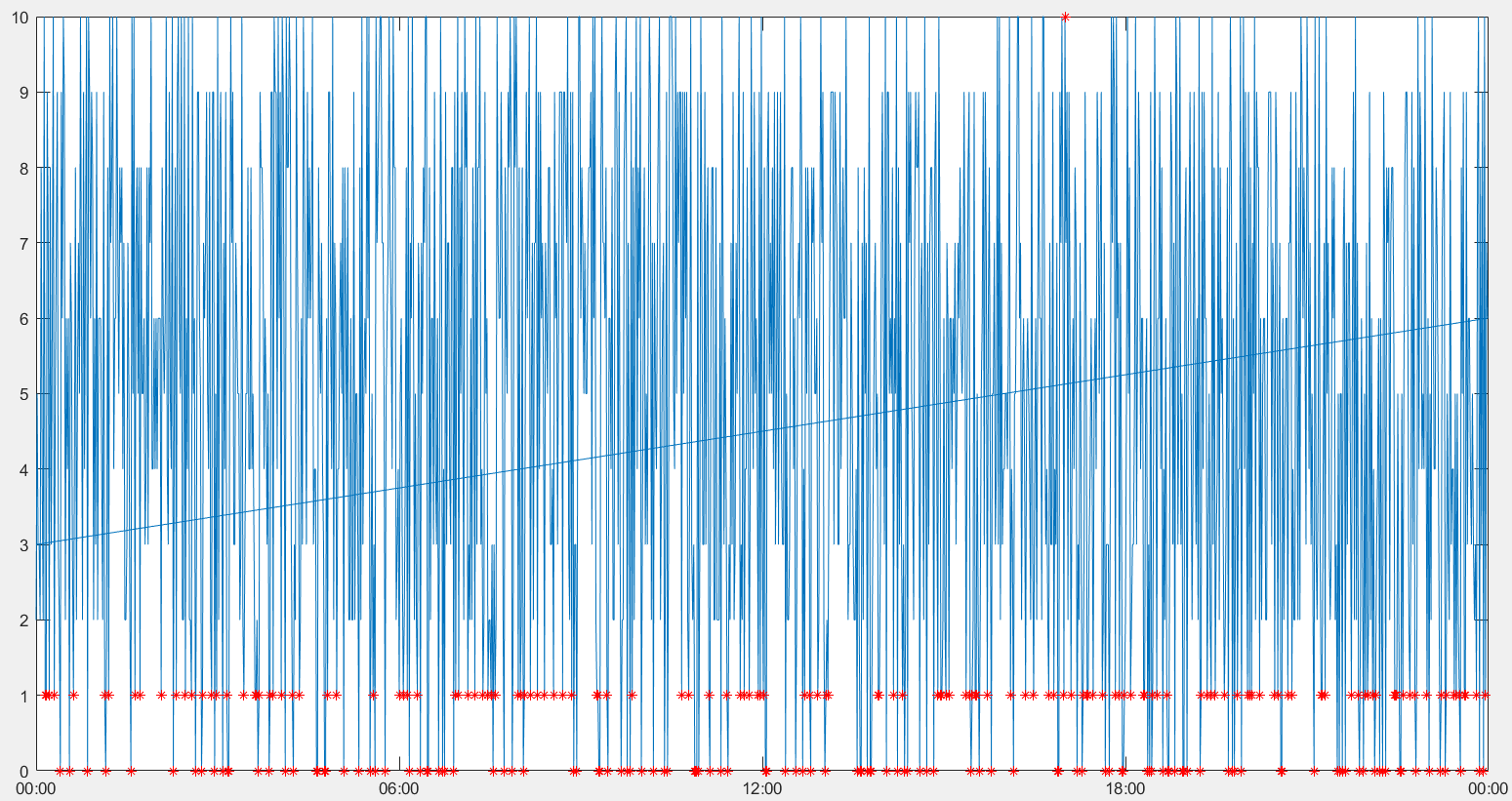

Рисунок 2 – График зависимости температуры от времени (с учетом критического диапазона)

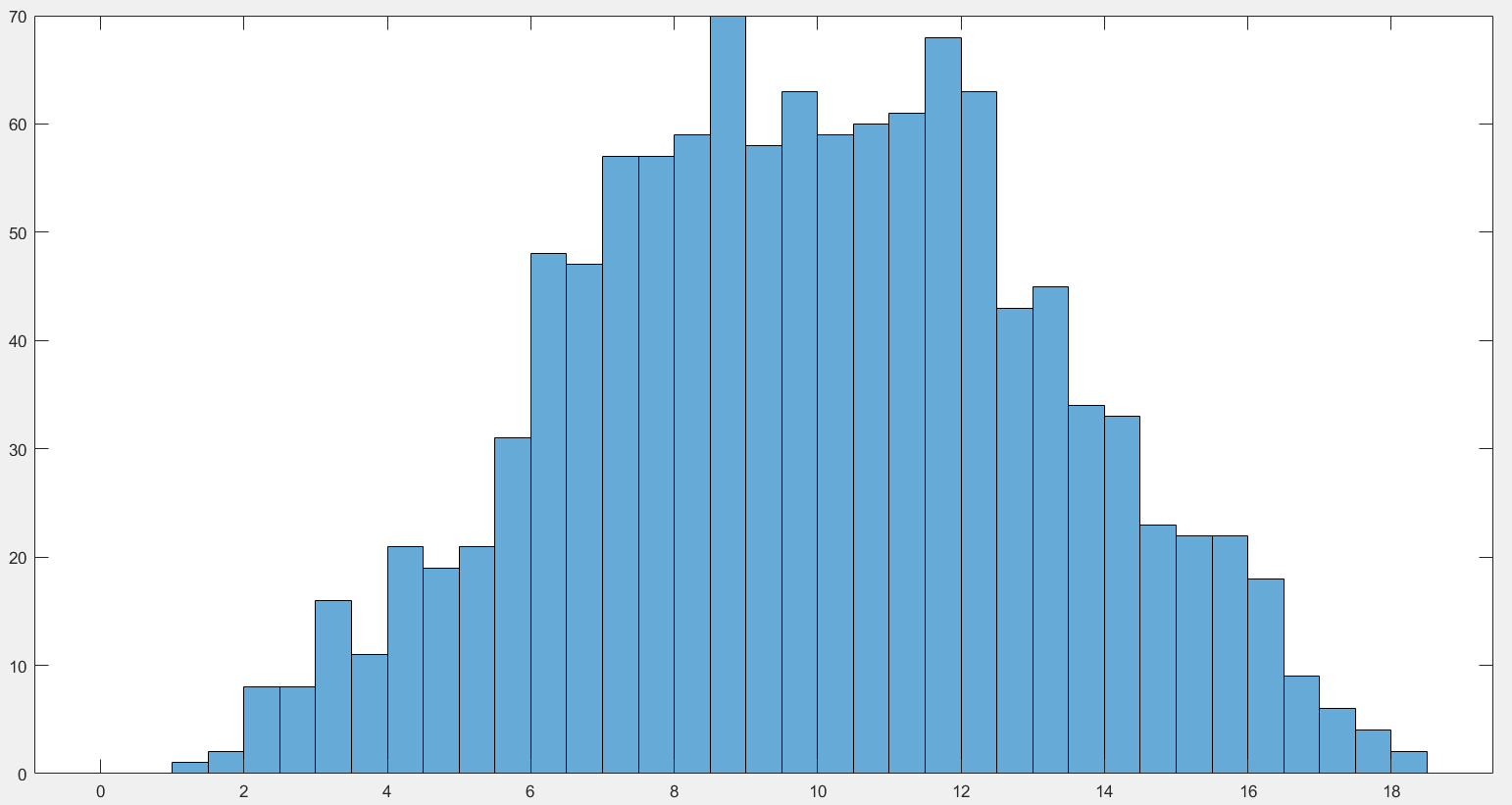

Рисунок 3 – Гистограмма средних значений скорости ветра

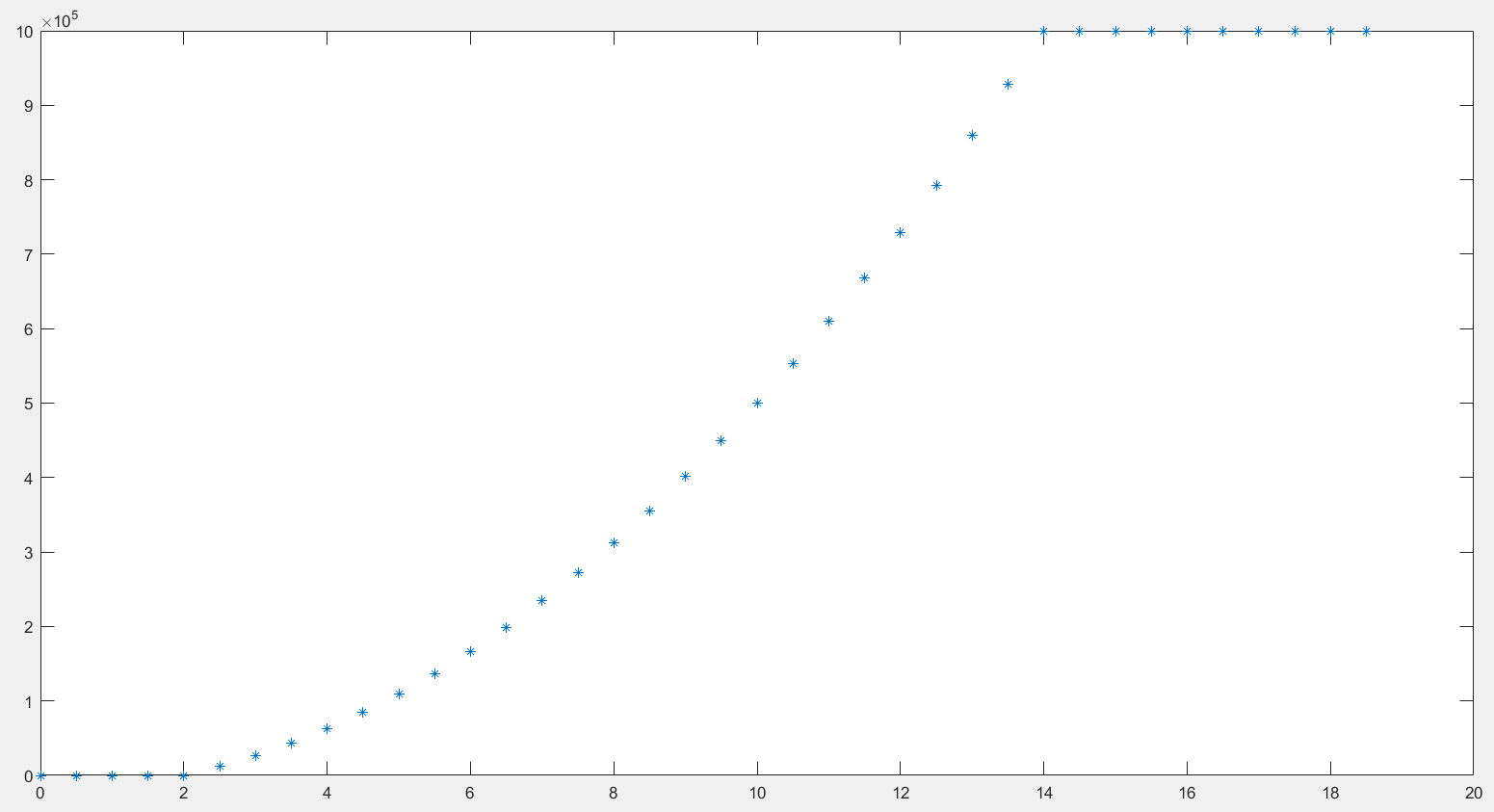

Рисунок 4 – Кривая мощности турбины

Выводы

На КПД турбины влияют такие факторы, как скорость ветра и температура – чем выше скорость ветра и ниже температура, тем выше КПД. Для оптимальной работы турбины следует усреднить полученные с датчиков значения и отсеять значения из критического диапазона.

Контрольные вопросы

1. Для каких целей используется усреднение данных и каким образом оно осуществляется?

Усреднение данных используется для исключения из расчетов каких-либо отклонений в полученных экспериментальных данных. Для этого рассчитываются средние значения.

2. Вследствие чего возникает информация, искажающая результаты анализа? Как ее устранить?

Информация, искажающая результаты анализа, может появится в результате сильных отклонений от нормы (например, в какой-то момент подул очень сильный ветер), что может привести к неправильному анализу полученных данных. Чтобы устранить данную проблему, применяют усреднение результатов, а также вводят критический диапазон.

3. Что такое критический диапазон?

Критический диапазон – диапазон значений, которые негативно сказываются на анализе экспериментальных данных.

4. Какой командой отображаются значения, удовлетворяющие условию?

В качестве примера рассмотрим удаление в среде MATLAB переменных, неудовлетворяющих определенным условиям. Для этого необходимо использовать логические индексы:

x = [1 2 3 4 5 0]; y = x > 2;

В результате получим числа 3, 4, 5.

Возможна одновременная работа с двумя логическими условиями:

y= x>2 & x<5;

или в более простом виде:

x(x>2 & x<5);

5. Сформулируйте определение КПД.

КПД – коэффициент, определяющий отношение полезной энергии, выделяемой системой, к затраченной энергии на эту систему.
