Федеральное агентство связи

Ордена Трудового Знамени федеральное

государственное бюджетное образовательное учреждение

высшего образования

«Московский технический университет связи и информатики»

Кафедра технической электродинамики и антенн

ЛАБОРАТОРНАЯ РАБОТА №111

по дисциплине «Линии радиосвязи и методы их защиты»

на тему

«Исследование диэлектрических антенн»

Выполнил: студент гр. БЗС2002

Ломакин А. А.

Проверил: Смирнов Е. В.

1. Цель работы

1.Изучение направленных свойств и принципа построения волноводно-щелевых антенн.

2.Изучения влияния положения щели на широкой стенке волновода на эквивалентную проводимость щели.

2. Расчетная часть

Таблица 1- Данные для расчёта

№ варианта	Расчёт эквивалентного сопротивления		Расчёт ДН
	Продольная щель X1, мм	Поперечная щель X2, мм	Число щелей n, на широкой стенке волновода
12	6.5	7.2	15 продольных щелей

Расчёт эквивалентной нормированной проводимости продольной щели:

где a и b – размеры широкой и узкой стенок прямоугольного волновода соответственно: a = 23 мм, b = 10 мм

6.5 мм

Расчёт эквивалентной нормированной сопротивления поперечной щели:

7.2 мм

Диаграмма направленности волноводно-щелевой антенны в плоскости, проходящей через ось волновода, как для системы из n направленных излучателей может быть рассчитана с помощью выражения:

– диаграмма направленности одиночной щели в плоскости, проходящей через ось волновода

Для продольной щели длиной

Для поперечной щели:

Для системы равноамлитудных щелей с одинаковым сдвигом фаз:

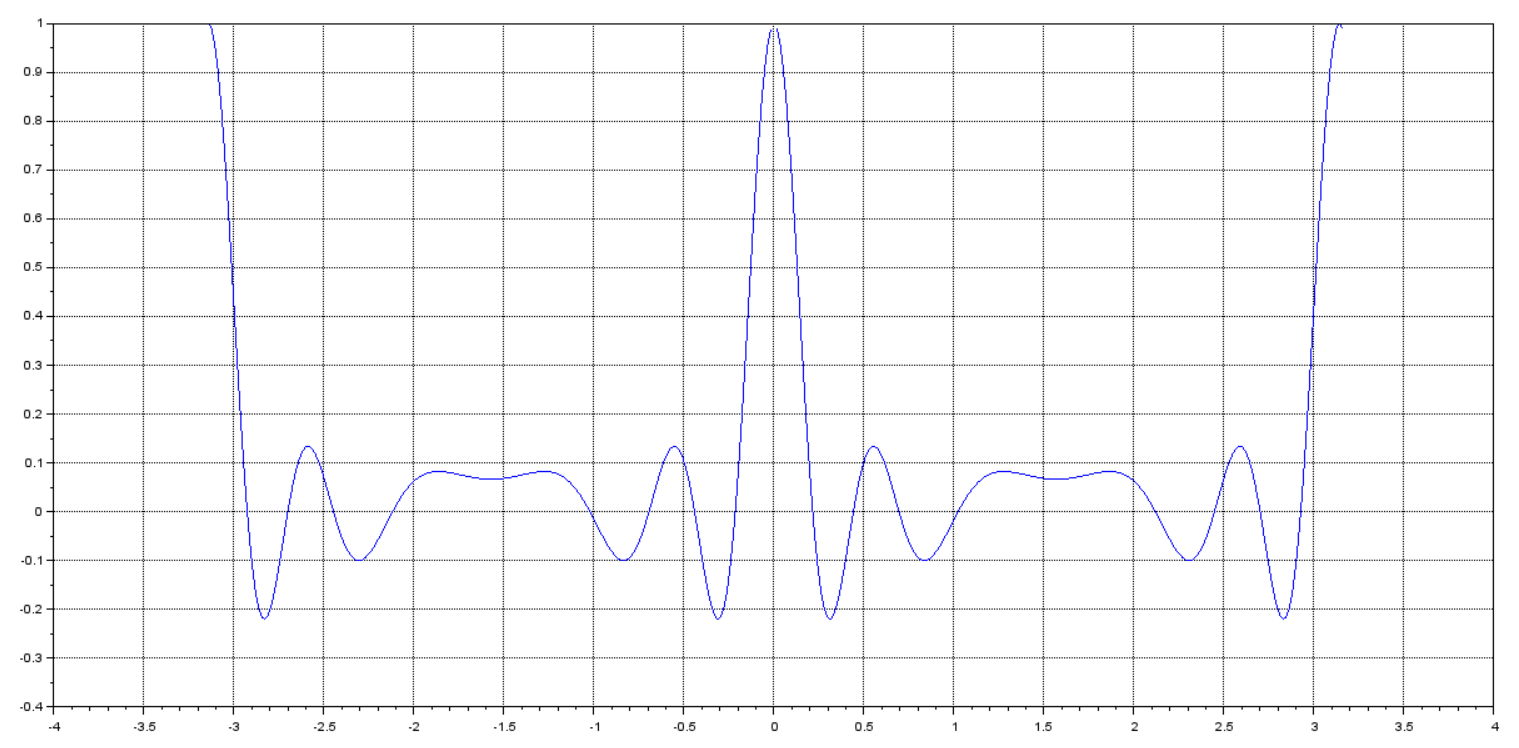

Рисунок 1 - Диаграмма направленности волноводно-щелевой антенны

Далее по расчётам ДН необходимо провести исследование множителя :

1. Находим экстремумы и нули функции :

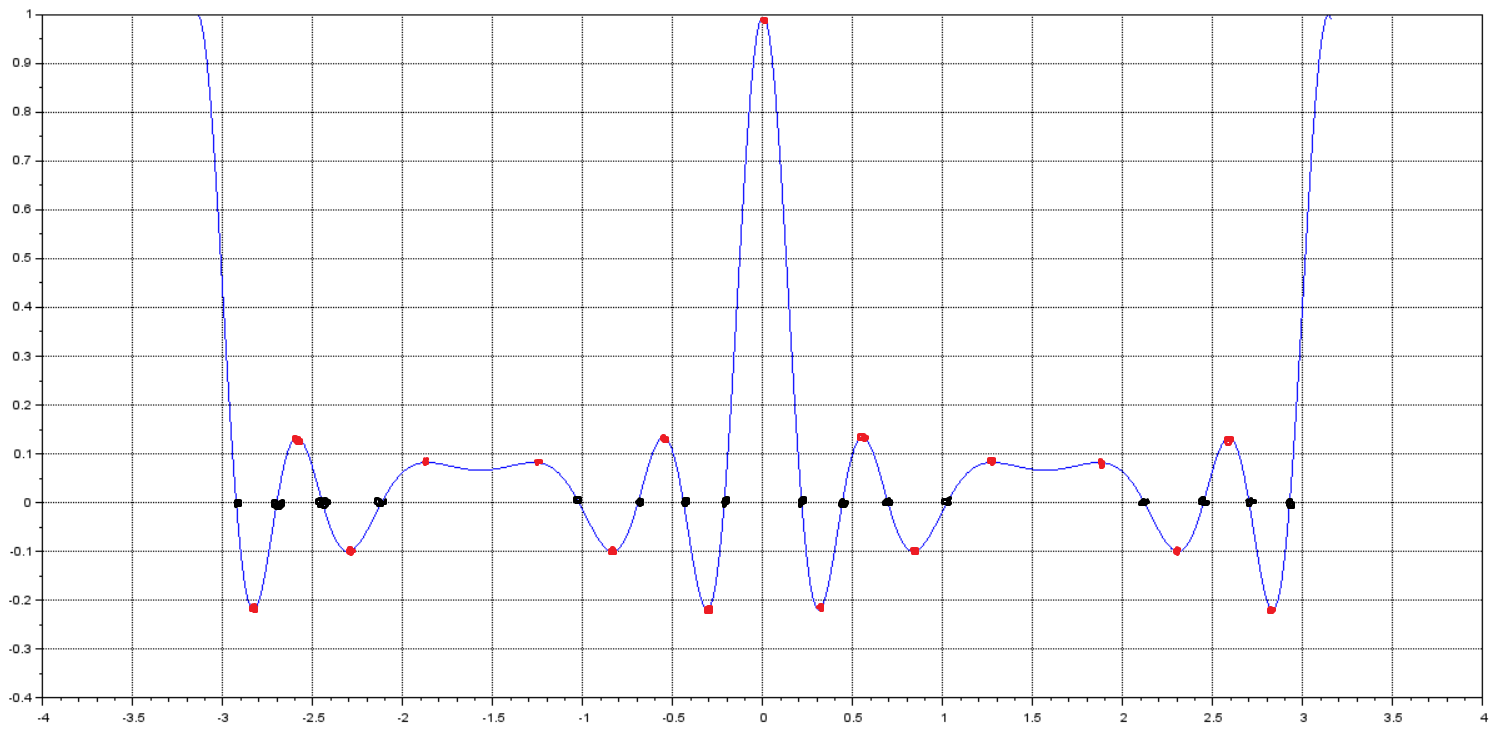

Рисунок 2 - экстремумы и нули функции

2. Далее производим расчёт значений в 6 точках до первого 0 функции ,а так же первых 3 экстремумов:

Таблица 2 – значения ДН в пределах главного лепестка и первых 3-х лепестков

Произвести расчёт значений в пределах главного лепестка		Произвести расчёт экстремумов боковых лепестков
По y	По x	По y	По x
-0.217	-0.3	0.082	-1.275
0.075	-0.2	-0.1	-0.838
0.677	-0.1	0.1339	-0.5585
0.676	0.1	0.1339	0.5585
0.075	0.2	-0.1	0.838
-0.217	0.3	0.082	1.275

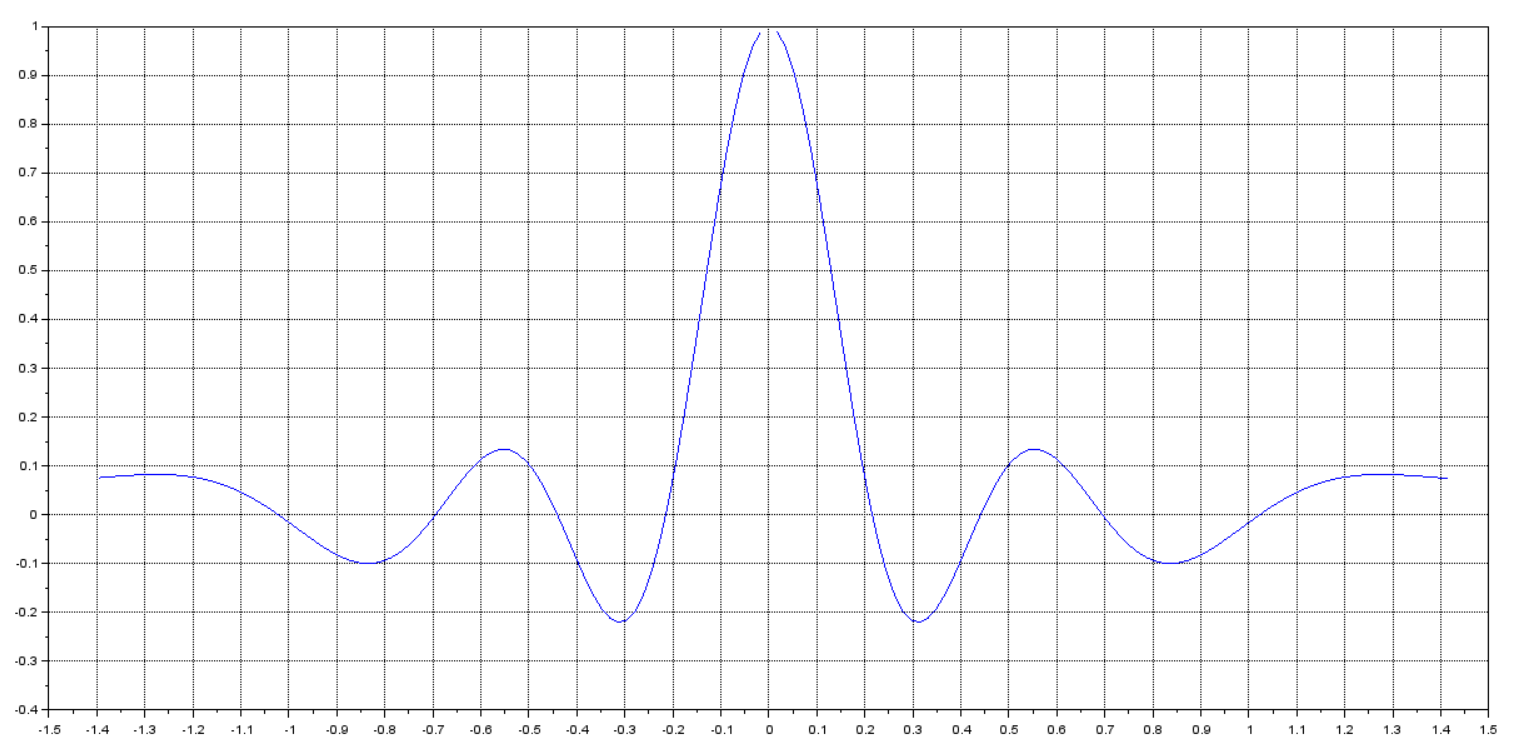

3. По таблице строим график в декартовой системе координат:

Рисунок 3 - график в декартовой системе координат

3. Выполнение

1. Длина волны в линии

2. Режим стоячей волны при значении поршня 3.2

3. Сдвигаем поршень на ,в итоге получаем значение 4.3

4. Вычислим смещение узла в линии

Относительная величина смещения

Коэффициент бегущей волны КБВ=0.7

5. Измерение ДН волноводно-щелевых антенн

Таблица 3

0o, град	N, дел	N, дБ	N, дБ(норм)		0o град	N, дел	N, дБ	N, дБ(норм)
-55	0	0	-25		0	49	25	-0
-50	7	1	-24		5	43	19	-6
-45	0	0	-25		10	31	9	-16
-40	14	2.5	-22.5		15	19	4	-21
-35	18	3.8	-21.2		20	26	6.5	-18.5
-30	26	6.5	-18.5		25	0	0	-25
-25	0	0	-25		30	22	5	-20
-20	24	5.8	-19.2		35	0	0	-25
-15	25	6	-19		40	21	4.8	-20.2
-10	29	5.8	-19.2		45	0	0	-25
-5	44	19.2	-5.8		50	9	1.5	-23.5

6. График ДН

Рисунок 4 - График ДН

Москва 2023
